深沟球滚动轴承机械结构三维建模

在各类旋转传动场景中，这类深沟型滚珠轴承是应用覆盖度极广的支撑构件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型泵阀、机床进给轴的旋转端，都能见到这类构件的身影。它的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，将轴运转过程中的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

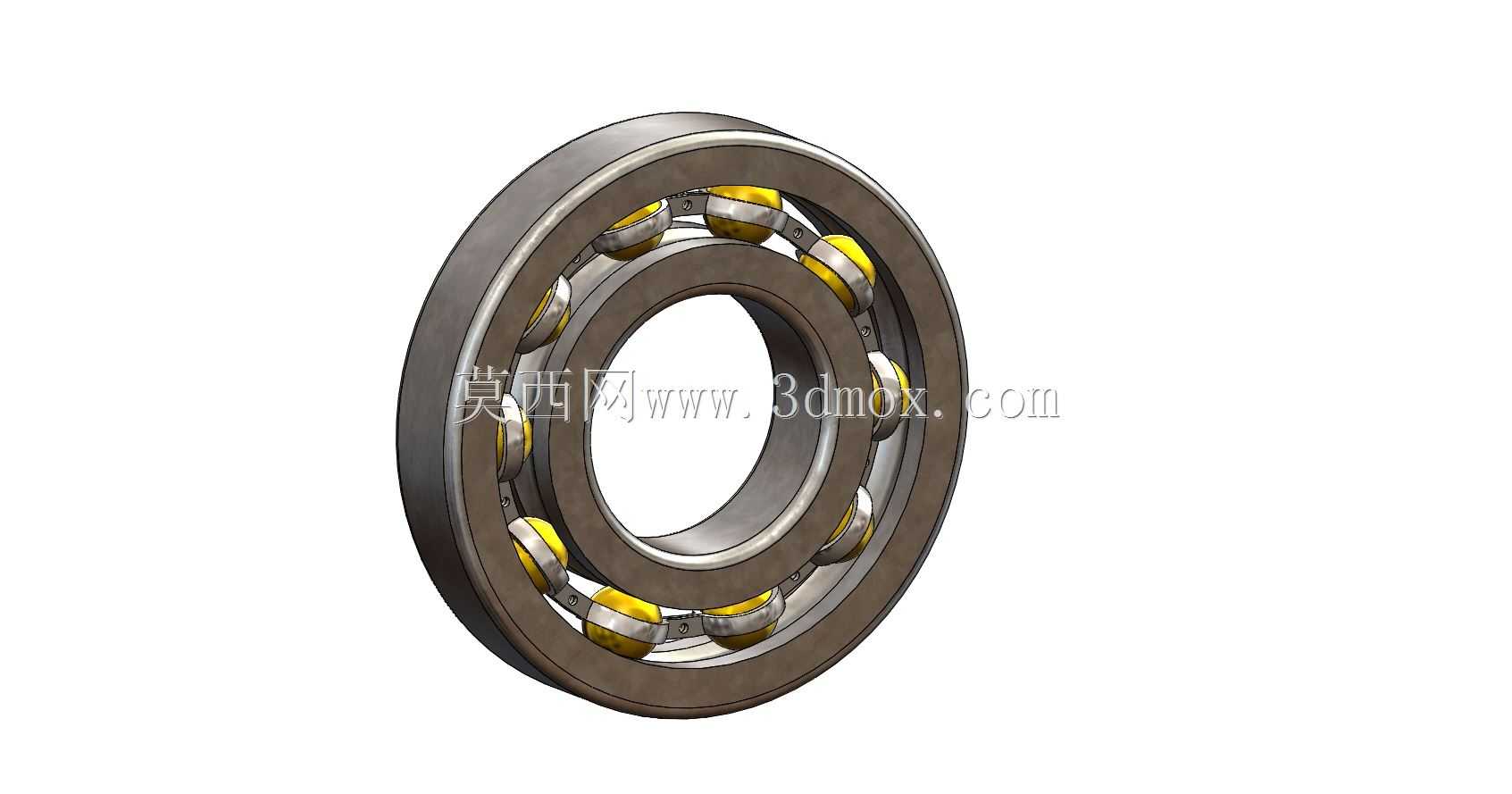

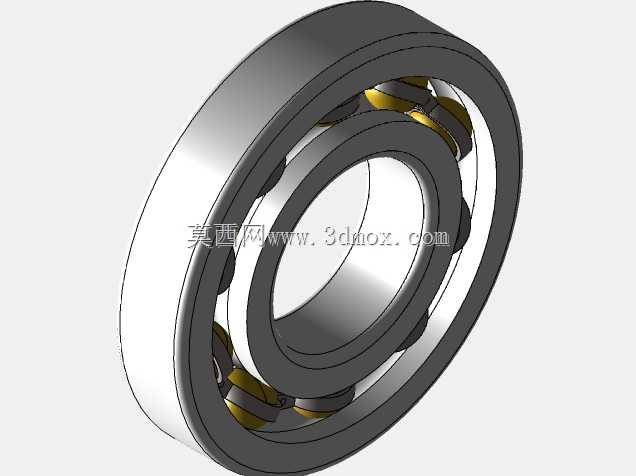

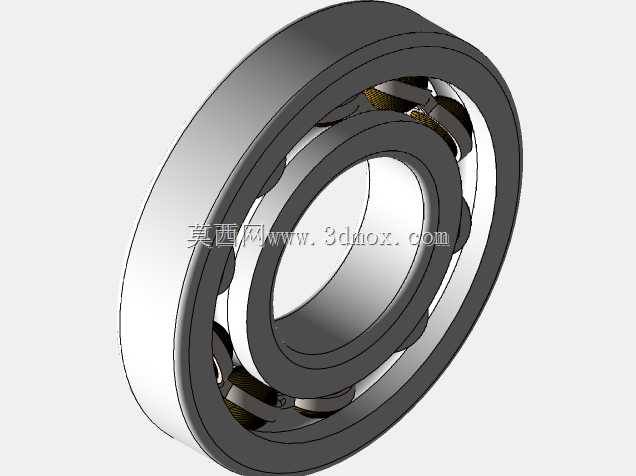

从结构设计逻辑来看，这套模型完整还原了轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈与旋转轴采用过盈配合，随轴同步转动，内圈外侧加工有弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，同时预留合理的接触应力承载空间；外圈与设备的轴承座孔采用过渡或过盈配合，通常为固定状态，内侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的滚动运行轨道。钢球作为核心承载滚动体，均匀分布在内外圈滚道之间，其直径精度、圆度公差直接决定轴承运转的平稳性与噪音水平，模型中钢球的排布完全符合常规深沟球轴承的等分布局，相邻钢球间预留足够间隙避免运转时发生碰撞摩擦。保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，约束钢球的轴向与周向位移，保证所有钢球在滚道内均匀分布，避免钢球扎堆集中在载荷承载区，同时减少钢球之间的相互磨损，模型中保持架的兜孔弧度与钢球表面完全贴合，间隙控制在合理装配公差范围内，符合实际生产中的装配要求。

从安装边界与尺寸适配角度，这类轴承的选型首先要匹配轴径与座孔尺寸，内圈内径与轴的配合公差需根据载荷大小、转速高低选择对应配合等级，重载荷高转速场景下选用过盈量稍大的配合，轻载荷低速场景可适当降低过盈量方便拆装；外圈外径与轴承座孔的配合则需考虑设备的热膨胀补偿需求，避免轴运转发热伸长时轴承出现卡滞。轴承的宽度尺寸决定了其轴向承载能力与安装空间需求，设计选型时需预留足够的轴向定位空间，通常内圈靠轴肩定位，外圈靠轴承座孔的挡边或者端盖定位，定位轴肩与挡边的高度需低于轴承内圈、外圈的倒角高度，保证轴承安装到位后端面能完全贴合定位面，不会出现悬空倾斜的情况。

在实际工程应用中，这类轴承的密封与润滑设计也直接影响使用寿命，开放式结构的轴承需要在装配时填充对应牌号的润滑脂，定期补充润滑，而带防尘盖或密封圈的轴承则在出厂时已预填润滑脂，可实现长期免维护，适用于粉尘较多、工况环境较差的场景。建模过程中对滚道的曲率、钢球的接触角、保持架的兜孔间隙都做了精准还原，可直接用于装配仿真、干涉检查、运动模拟等设计环节，帮助设计人员在方案阶段验证轴承与周边轴、座孔、密封件的配合关系，提前排查装配干涉、预留空间不足等设计问题，减少后续实物打样的迭代次数。不同于滑动轴承，这类滚珠轴承的启动摩擦阻力更小，运转精度更高，适用于中高转速的传动场景，在对旋转精度有要求的设备中，还可以选用P4、P2级精度的同结构轴承，满足径向跳动、轴向窜动的精度要求。建模时对轴承的倒角、圆角细节也做了还原，这些工艺结构并非冗余设计，内圈、外圈两端的倒角是为了装配时方便导入轴与座孔，同时避免安装时棱角刮伤配合面，滚道边缘的圆角则是为了降低应力集中，避免轴承承受冲击载荷时滚道边缘出现崩裂失效。
