工业级C型夹紧工装结构设计方案

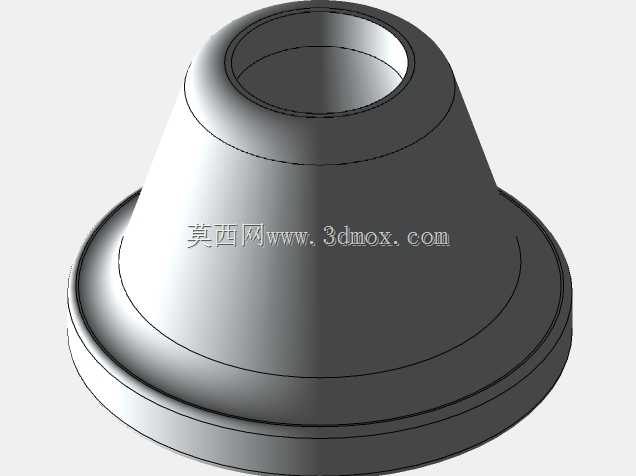

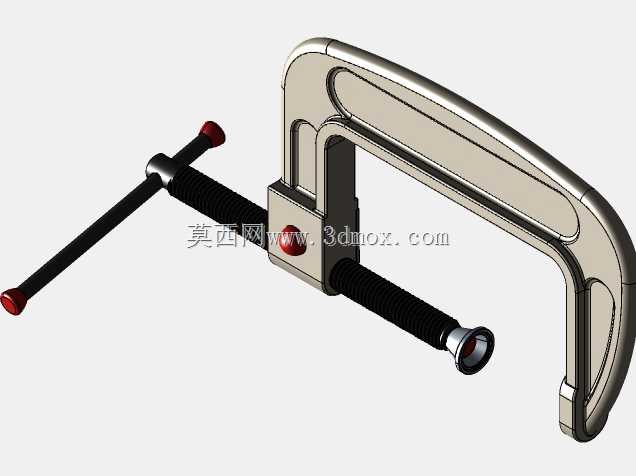

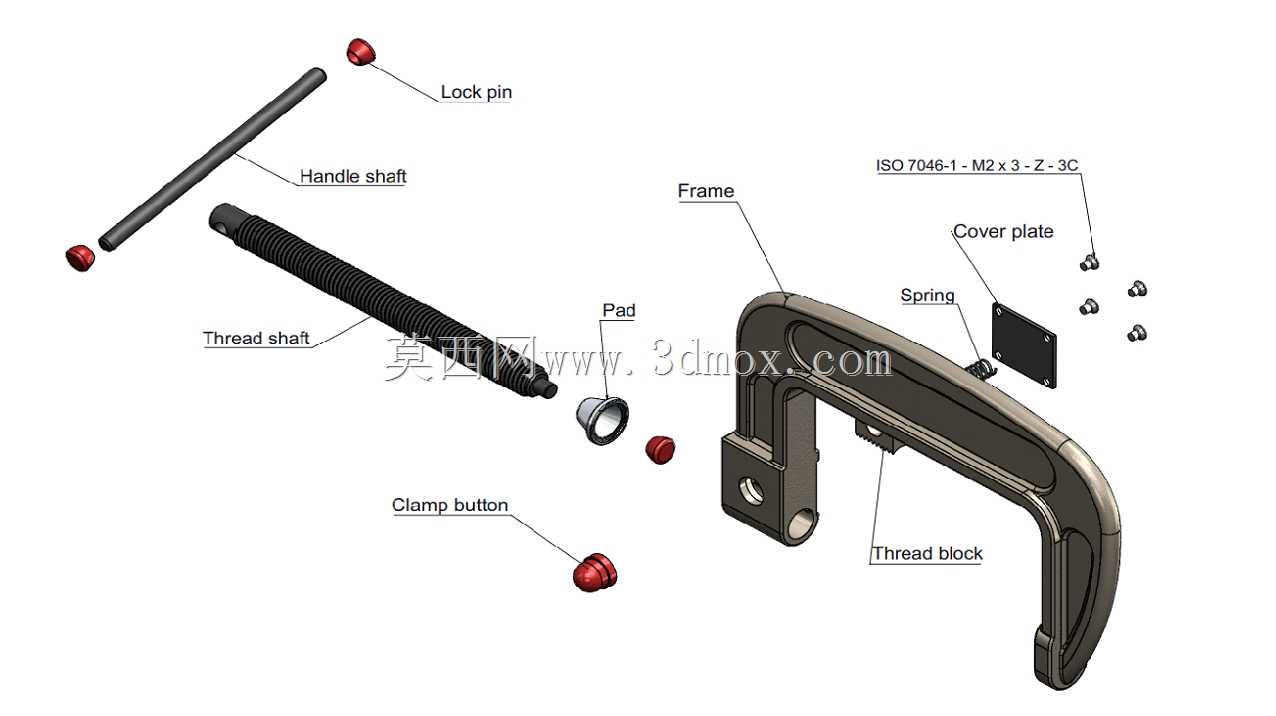

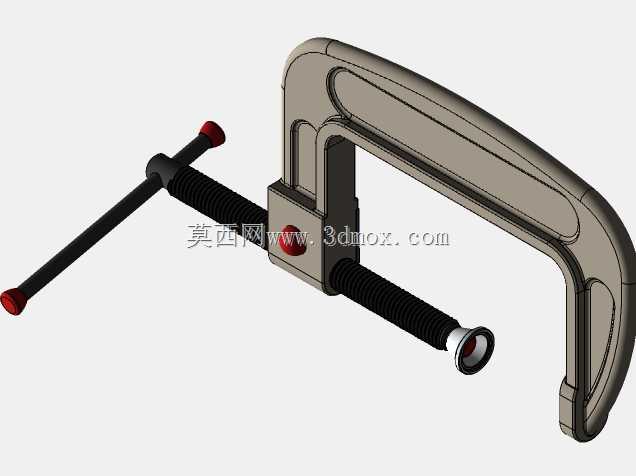

　　C型框架作为整个夹具的承载基体，采用开口式C型轮廓，开口深度决定了夹具能够容纳的工件最大厚度，框架背部设置的安装孔可满足夹具在工作台面的固定需求，也可直接手持使用，框架内侧的导轨面与螺纹挡块配合，为传动杆的运动提供精准导向，避免螺杆进给过程中出现偏摆，导致夹持力分布不均。螺纹传动部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，能够承受更大的轴向夹紧力，且传动过程中磨损更小，长期反复使用后仍能保持稳定的进给精度，螺杆端部的压垫采用活动连接结构，夹持工件时压垫可自适应工件表面的角度偏差，即使工件夹持面存在轻微倾斜，也能保证压垫与工件表面完全贴合，避免点接触导致的工件压痕或夹持打滑。手动C型夹紧件是车间装配、工件固定、小批量零件加工场景中使用频率极高的通用工装，不同于液压、气动类夹紧装置，这类纯机械结构的夹具无需外接动力源，单人即可完成操作，在设备维修临时固定、钣金件粘接定位、木工工件夹持、焊接作业对位等场景中，能够快速提供稳定的夹持力，避免工件在加工或装配过程中出现位移偏差。从结构组成来看，整套夹紧机构包含C型主体框架、螺纹传动杆、手柄轴、锁紧销、压垫、弹簧、盖板、螺纹挡块、夹紧按钮几部分，各部件的配合逻辑完全围绕手动操作的便捷性与夹持可靠性设计。

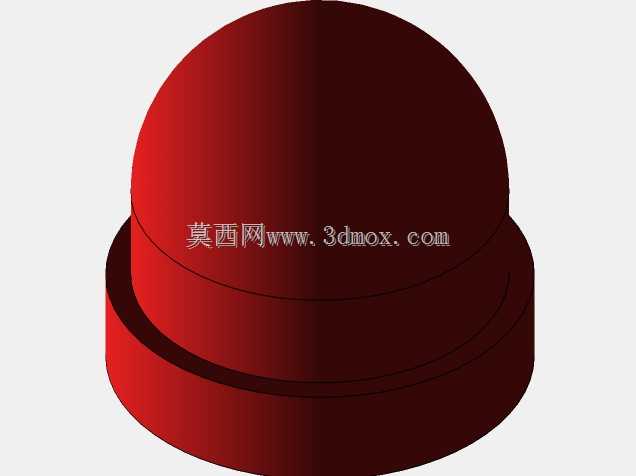

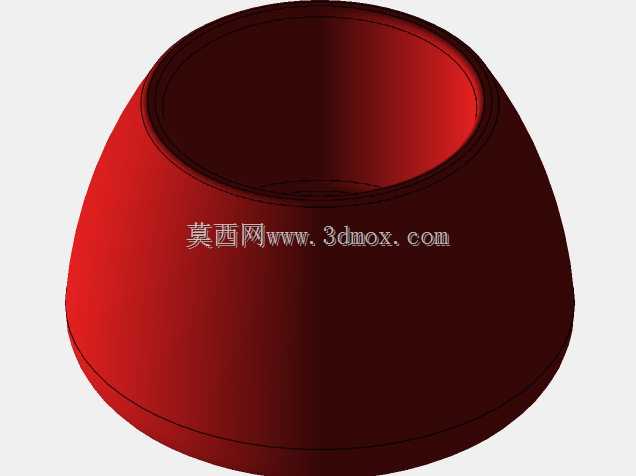

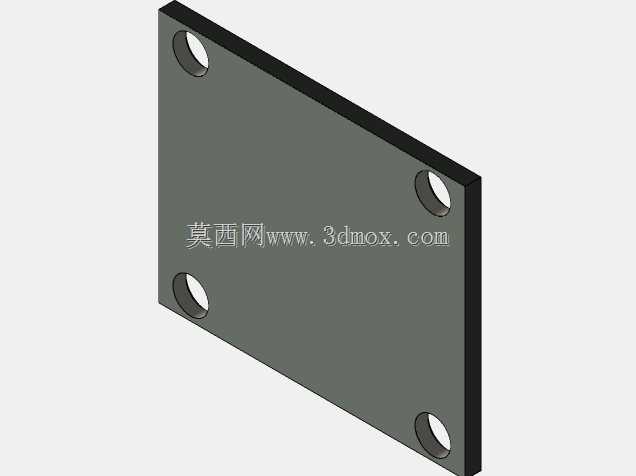

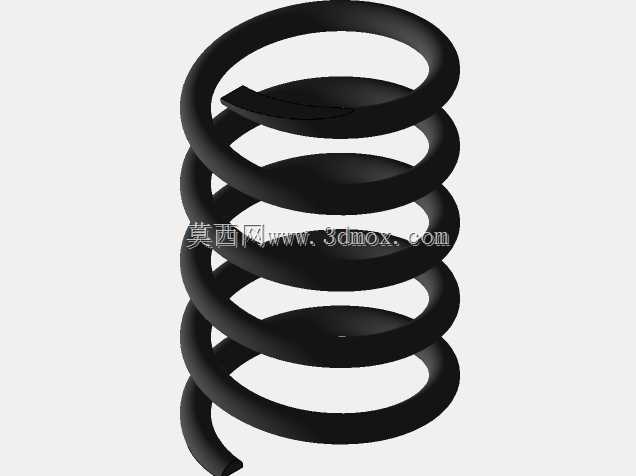

　　手柄轴与螺杆之间通过锁紧销实现快拆连接，需要快速开合夹具时可直接将手柄轴拔出，转动夹紧按钮即可快速调整螺杆的伸出长度，接近工件夹持面后再装入手柄轴施加更大的拧紧力矩，这种设计兼顾了大行程快速调整与小行程大力矩夹紧的操作需求，相比传统整体式螺杆手柄，操作效率能够提升40%以上。弹簧与盖板结构设置在C型框架的螺纹安装端，主要作用是为螺杆提供轴向预紧力，消除螺纹配合间隙，避免夹具在受振动工况下出现螺杆松动导致的夹持力下降问题，同时盖板能够阻挡加工过程中的切屑、灰尘进入螺纹配合面，减少螺纹磨损，延长夹具的整体使用寿命。

　　从安装边界来看，整套夹具的外形轮廓完全围绕手动操作的人机工程学设计，C型框架的外侧圆弧过渡处理，避免操作过程中尖锐棱角划伤操作人员，手柄轴的长度经过力矩匹配设计，普通操作人员单手施加力即可产生足够的夹紧力，无需借助额外的加力杆，避免过度夹紧导致工件变形或螺杆过载断裂。在实际选型应用中，这类C型夹的夹持力范围可覆盖几十牛到数千牛，可根据工件的材质、加工过程中的切削力大小选择对应规格，针对薄壁类工件夹持时，可在压垫与工件接触位置增加橡胶或铜质软垫，进一步分散夹持压力，避免工件表面出现夹痕；针对焊接作业场景，可在框架表面做发黑或镀硬铬处理，提升焊渣飞溅附着后的清理便捷性，同时提升框架的防锈能力。

　　整套结构的设计没有冗余的复杂零件，所有部件均采用常规机械加工工艺即可生产，螺纹件、销钉类标准件可直接外购，生产制造成本低，维护更换便捷，即使长期使用后出现螺纹磨损或压垫损坏，也可单独更换对应零件，无需整体报废，这也是这类手动C型夹能够在各类加工车间、维修现场得到广泛应用的核心原因。在三维建模过程中，各部件的配合公差需要严格控制，螺纹部分的配合间隙、螺杆与导向孔的同轴度、压垫的活动间隙都需要结合实际加工工艺设定合理的公差值，避免出现装配后螺杆卡滞、夹持力不足等问题，同时建模过程中需要模拟夹具的最大开口状态、最小夹紧状态的运动干涉情况，确保手柄在全行程转动过程中不会与C型框架发生碰撞，保证操作的顺畅性。
