直列四缸内燃机组装结构与运动机构

这套直列四缸内燃机的三维结构，完整还原了民用小排量动力单元的核心装配逻辑，覆盖从曲柄连杆机构到各子装配体的配合关系，可直接用于动力总成的结构验证、运动仿真教学以及配套部件的适配设计。在日常的工程应用场景里，这类直列四缸结构是目前1.0L-2.5L排量区间乘用车、两轮摩托、小型通用动力设备的主流配置，相比多缸大排量机型，它的横向尺寸更紧凑，整机重量更易控制，曲轴的动平衡调校难度更低，同时燃油经济性表现更适配日常通勤、轻载作业的使用需求。

从实际用途来看，这套结构完整呈现了四缸机的动力输出逻辑：四个气缸沿曲轴轴向等距排成一列，相邻气缸的做功行程错开180度曲轴转角，能保证曲轴每旋转两周就有一次做功冲程衔接，相比单缸、双缸机型，动力输出的平顺性有本质提升，不会出现明显的动力断档，既可以作为前置前驱家用车的前置动力单元，也能适配跨骑摩托的车架安装空间，部分小型工程机械、农用作业设备的辅助动力单元也会采用同结构的简化版本。

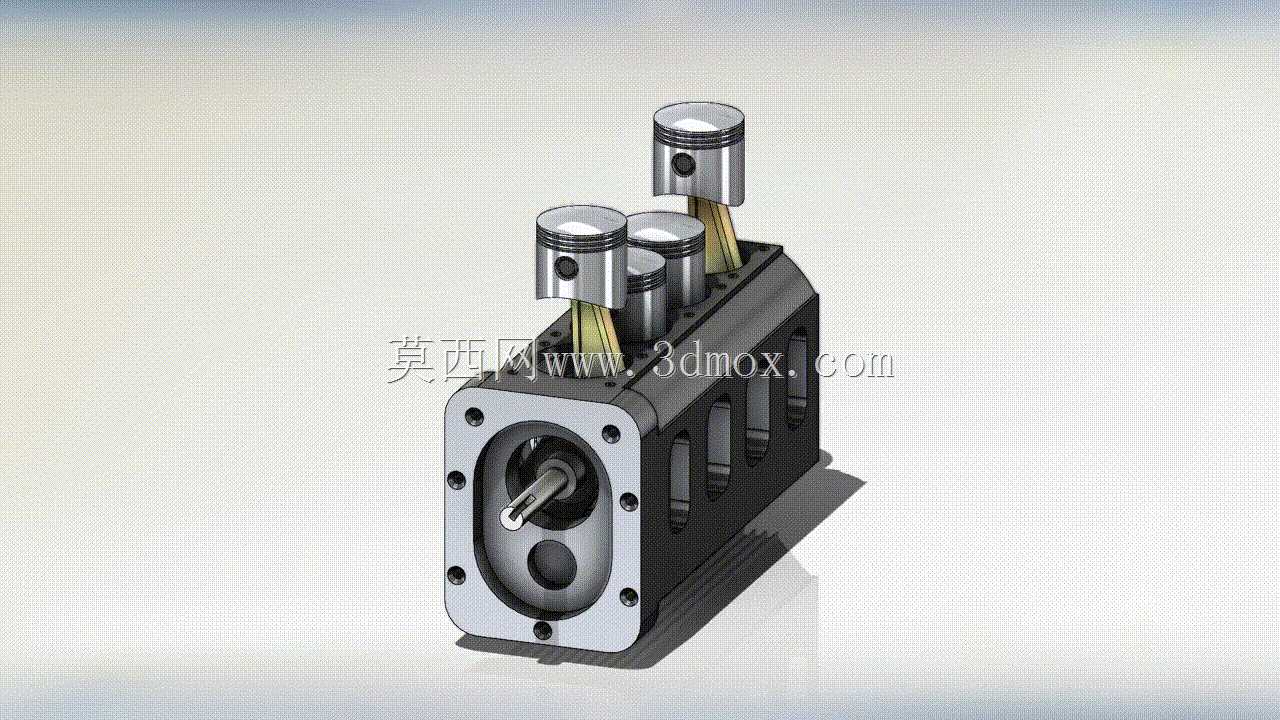

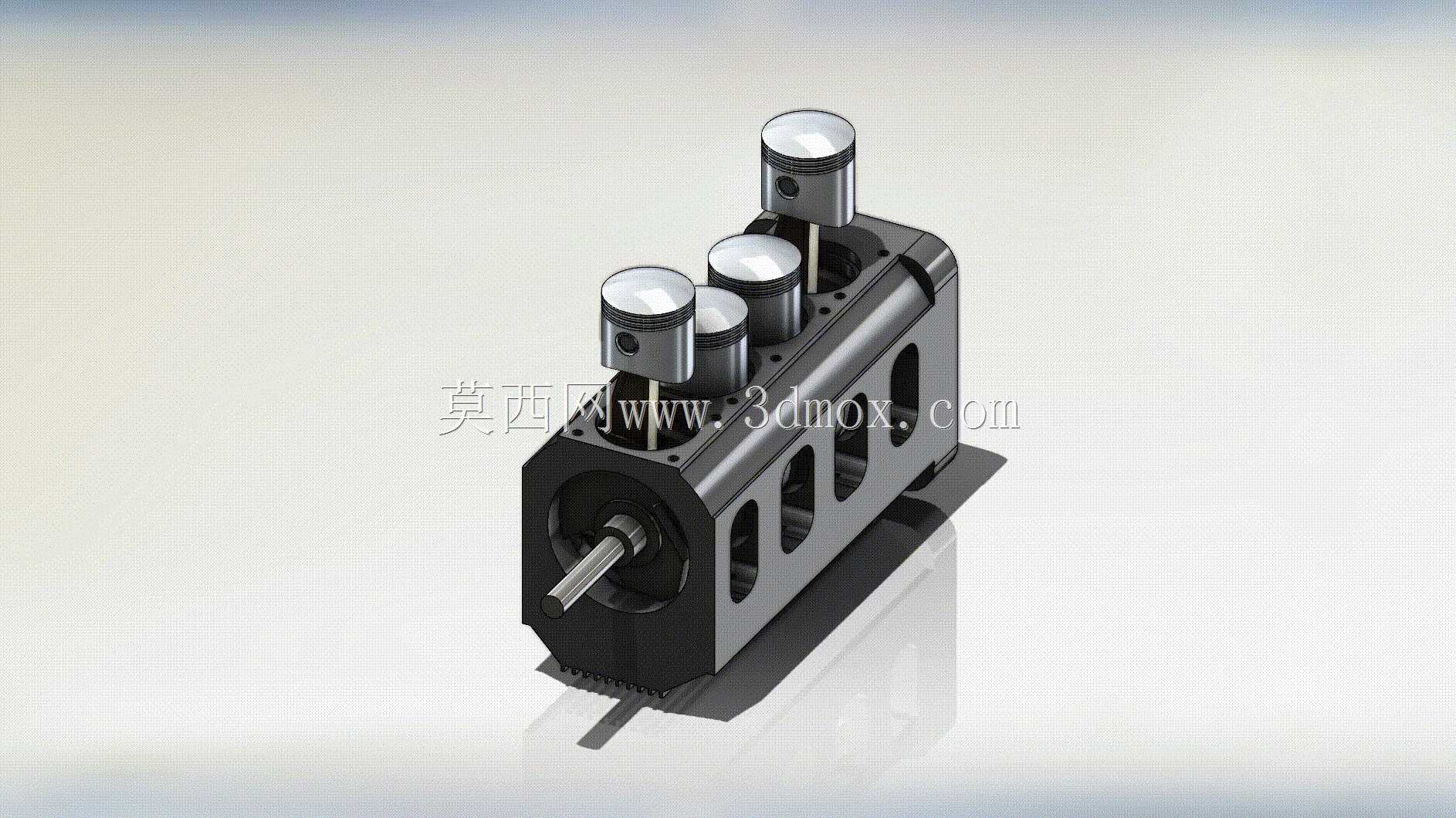

在功能特性的设计上，这套模型完整还原了曲柄连杆机构的运动配合：活塞在气缸套内做上下往复直线运动，通过活塞销与连杆小头连接，连杆大头通过轴瓦与曲轴的连杆轴颈配合，将活塞的直线运动转化为曲轴的旋转运动，每个气缸对应独立的燃烧室空间，进排气道的布局也符合常规顶置气门的设计逻辑，曲轴的主轴颈支撑点均匀分布在各缸之间，能有效降低曲轴高速旋转时的挠曲变形。子装配体的拆分逻辑完全遵循实际生产的装配流程，活塞连杆组、曲轴飞轮组、缸体缸盖组都可独立拆分，方便设计人员核对单个部件的配合公差，也能直接用于运动仿真时的运动副添加。

设计思路上，这套结构优先平衡了动力输出平顺性与整机紧凑性的矛盾：直列布局不需要额外的气缸夹角设计，缸体的铸造工艺性更好，缸体水套的布置更顺畅，冷却系统的流道阻力更小；四个气缸的点火顺序采用常规的1-3-4-2排布，能让相邻气缸的进排气干扰降到最低，同时曲轴的配重块设计完全匹配活塞连杆组的往复惯性力，能抵消大部分二阶振动，不需要额外加装平衡轴就能满足民用设备的振动控制要求，既降低了整机的零部件数量，也减少了后期维护的复杂度。

从安装边界与外形尺寸来看，这类直列四缸结构的横向总长度通常控制在400mm-550mm区间，高度根据配气机构的不同在500mm-650mm之间，宽度基本稳定在350mm-450mm，能适配绝大多数前置前驱车型的发动机舱布局，安装悬置点通常布置在缸体两侧的加强筋位置，三个悬置点呈三角形分布，能有效过滤曲轴旋转带来的振动传递到车架。进气侧通常预留发电机、空调压缩机、水泵的附件安装位，排气侧的排气歧管接口统一朝向车身前围方向，避免高温部件与驾驶舱直接相邻，油底壳的最低位置预留足够的离地间隙，满足日常行驶的通过性要求。

在做配套部件设计时，这套完整的装配体能帮助设计人员快速核对干涉情况：比如设计进气管路时，可以直接匹配进气歧管的安装法兰位置，避免管路与发动机盖、悬置结构出现运动干涉；做离合器、变速箱适配时，可以直接对接曲轴后端的飞轮安装面，核对输入轴与曲轴的同轴度要求；做维修工装设计时，也能根据缸盖螺栓的位置、曲轴皮带轮的固定方式，设计对应的专用拆装工具，减少现场试错的成本。对于刚接触动力总成设计的人员来说，这套完整的子装配体拆分也能帮助快速理解四缸机的工作逻辑，直观看到曲轴旋转时各缸活塞的位置变化，理解配气相位与点火顺序的匹配关系，比二维图纸的展示效率高很多。
