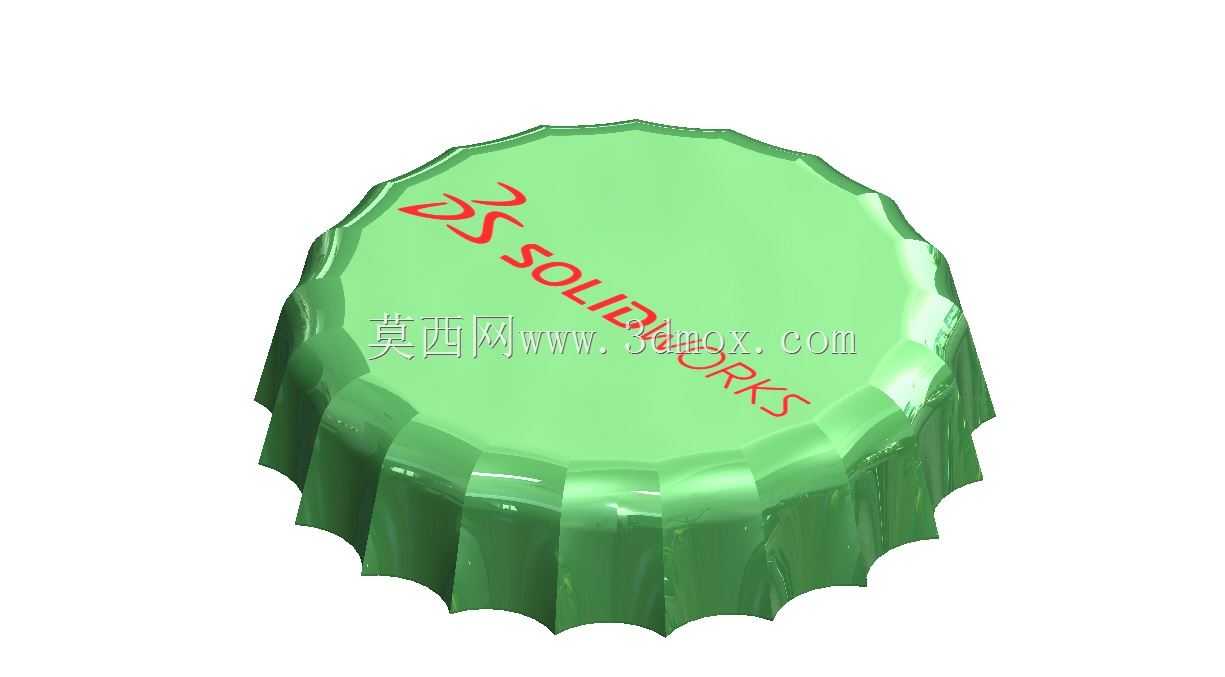

齿边防滑压合式金属密封瓶盖结构

　　日常接触的瓶装饮品、试剂容器的密封环节，这类压合式齿边瓶盖是应用极广的密封结构，区别于螺旋旋合的瓶盖结构，它依靠压合形变实现瓶口的抱紧密封，在碳酸饮品、玻璃瓶装调味剂、医用试剂瓶的封装场景中占比极高。从结构设计逻辑来看，这类瓶盖的核心功能有两点，一是实现瓶口端面的径向密封，二是提供足够的抱紧力避免容器内压冲开瓶盖，同时外侧的齿边结构要兼顾压合工装的咬合定位，以及用户手动撬动开启时的受力支点。设计时首先要匹配对应瓶口的安装边界，常规适配28-32mm口径标准玻璃瓶口时，瓶盖的整体外径要比瓶口外径大1.2-1.5mm，预留压合时的形变余量，盖体的侧壁高度控制在6-8mm，保证压合后齿边能够完全包覆瓶口的锁合凸缘，不会出现滑脱风险。

　　盖顶的平面区域需要预留标识印刷的平整区域，同时盖顶内侧要预留密封垫片的安装槽位，槽深控制在0.8-1mm，刚好容纳食品级密封垫片，压合后垫片被均匀挤压在瓶口端面，实现端面的静密封，避免容器内的液体、气体渗漏。外侧的齿形结构并非装饰设计，每个齿的凸起高度控制在0.5mm，齿间的圆弧过渡半径控制在0.3mm，一方面压合工装工作时，齿槽能够和工装的咬合齿完全贴合，保证压合过程中瓶盖不会出现周向转动，压合力均匀分布在整个盖体边缘，避免局部压合不到位导致的密封失效；另一方面用户使用撬具开启瓶盖时，齿间的凹槽能够为撬具提供稳定的支点，不会出现打滑，符合日常使用的人机工程需求。

　　盖体的壁厚设计要兼顾形变能力与结构强度，采用0.2-0.25mm的薄金属板材冲压成型时，侧壁的压合形变区要做轻微的预变形处理，压合时侧壁能够顺着瓶口凸缘的轮廓向内弯折，形成倒扣式的锁合结构，锁合后每个齿对应的位置都能形成均匀的抱紧力，即使容器内存在0.3-0.5MPa的内压，也不会出现瓶盖松脱的情况。在实际生产适配中，这类瓶盖的安装边界需要和压盖工装的尺寸完全匹配，工装的压合头内径要比瓶盖外径大0.2mm，避免压合时刮伤盖体表面的印刷层，同时压合行程要精确控制，压合到位后齿边的弯折角度控制在15-20度，既保证足够的锁合力，又不会因为弯折过度导致盖体出现裂纹、掉漆的问题。从密封可靠性角度来看，盖内侧的密封垫片压缩量要控制在30%左右，压缩量过小会出现密封不严渗漏，压缩量过大则会导致垫片被挤压溢出，影响瓶口外观，同时垫片的材质要根据容器内的盛装介质选择，盛装碳酸类饮品时选用耐二氧化碳渗透的弹性垫片，盛装有机溶剂类试剂时选用耐溶剂腐蚀的特种橡胶垫片。这类结构的瓶盖相比螺旋盖，生产工序更少，封装效率更高，适合高速自动化灌装生产线使用，单工位的压合封装速度可以达到每秒2-3个，远高于螺旋盖的旋合速度，在大批量快消品包装场景中能够大幅降低生产节拍。

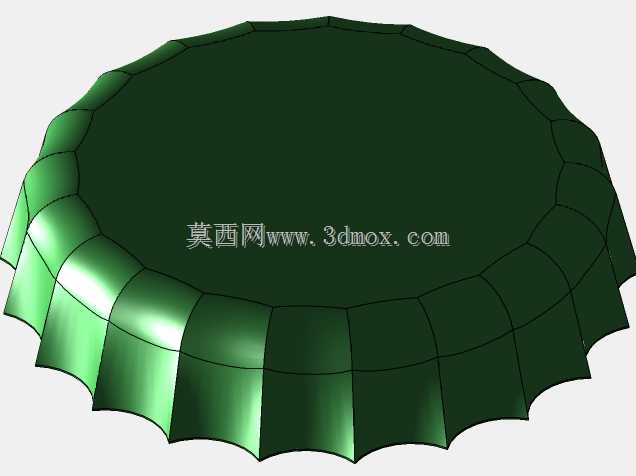

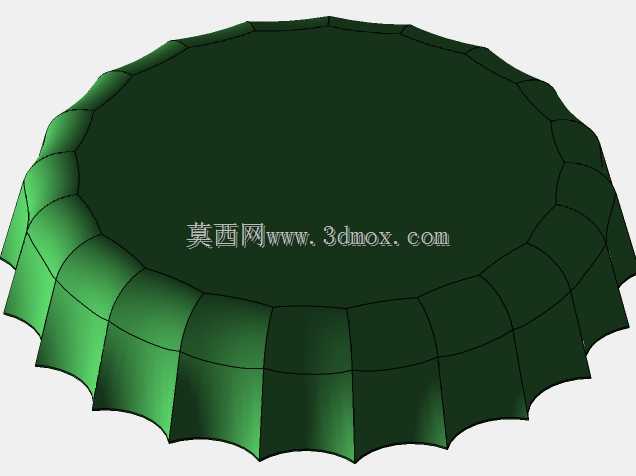

　　设计建模过程中，齿形的阵列要保证周向均匀分布，通常设置21-24个齿，齿数过多会导致单个齿的强度不足，压合时容易出现齿形变形倒伏，齿数过少则会导致锁合点分布不均，局部位置抱紧力不足出现渗漏。盖顶与侧壁的过渡圆角要控制在1mm左右，圆角过小会导致冲压成型时板材出现应力集中，生产过程中容易出现开裂，圆角过大则会导致盖顶的有效印刷区域减小，影响标识的展示面积。在做结构验证时，需要重点测试三个维度的性能，一是垂直拉脱力，保证常温下瓶盖的拉脱力不低于150N，避免运输过程中出现松脱；二是密封性能，在0.6MPa的保压测试下30秒无渗漏；三是开启力，使用标准撬具开启时的力矩控制在0.8-1.2N·m，既不会因为过紧导致开启困难，也不会因为过松出现误开启。这类瓶盖的结构看似简单，实则每个尺寸参数都经过了长期的生产验证，从板材厚度、齿形参数到压合形变的余量设计，都需要和对应的瓶口尺寸、灌装工艺、使用场景完全匹配，任何一个参数的偏差都可能导致封装失效或者使用体验下降。
