小型启停控制电气面板装配结构

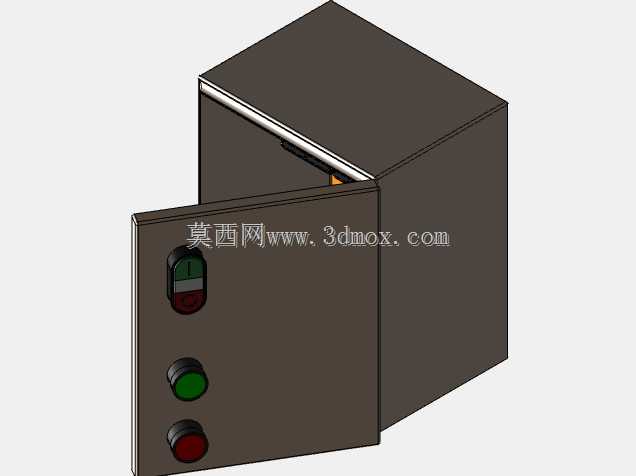

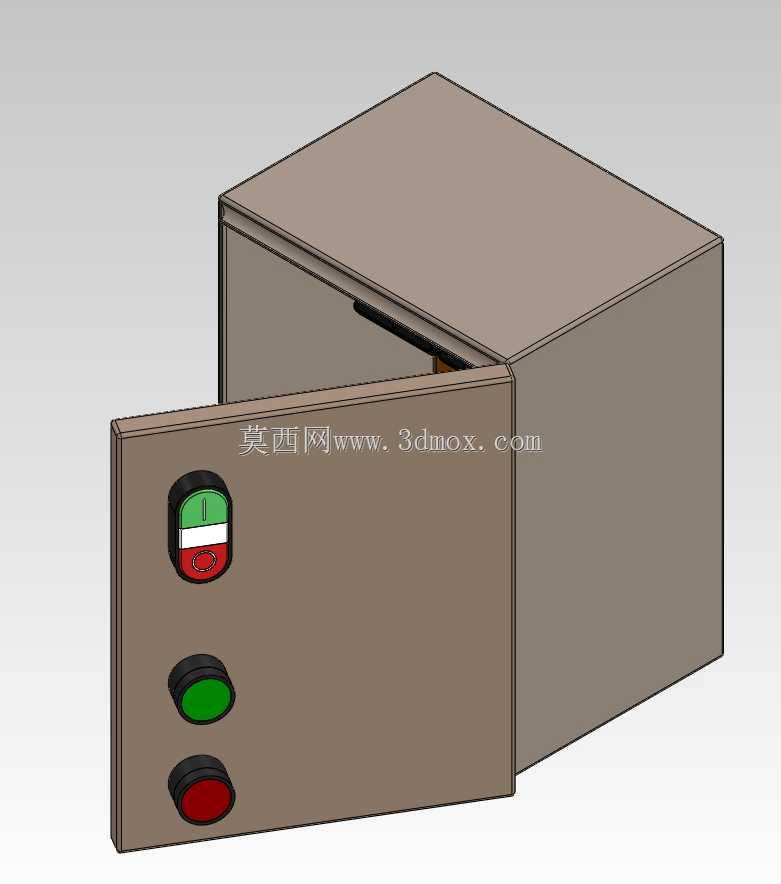

　　这款小型启停控制电气面板，主要面向单机设备的就近配电与操作场景，常见于小型加工工位、辅助设备旁的就地控制单元，承担设备主回路通断、启停信号中转、本地配电保护的作用，相比整柜式配电结构体积更紧凑，适合安装在设备侧旁的支架或者墙面，不需要占用独立的柜内安装空间。从结构布局来看，面板整体采用250x200x165的封闭壳体尺寸，安装时需要预留周边至少30mm的操作与接线空间，壳体分为元件安装腔与接线腔两个独立区域，左侧棕色安装板区域用来固定主回路保护元件与接线端子排，右侧腔室预留了外接操作按钮与出线接口的安装位，侧面预留的穿线孔可以适配直径15-25mm的电缆格兰头，满足不同线径的动力线与信号线进出需求。

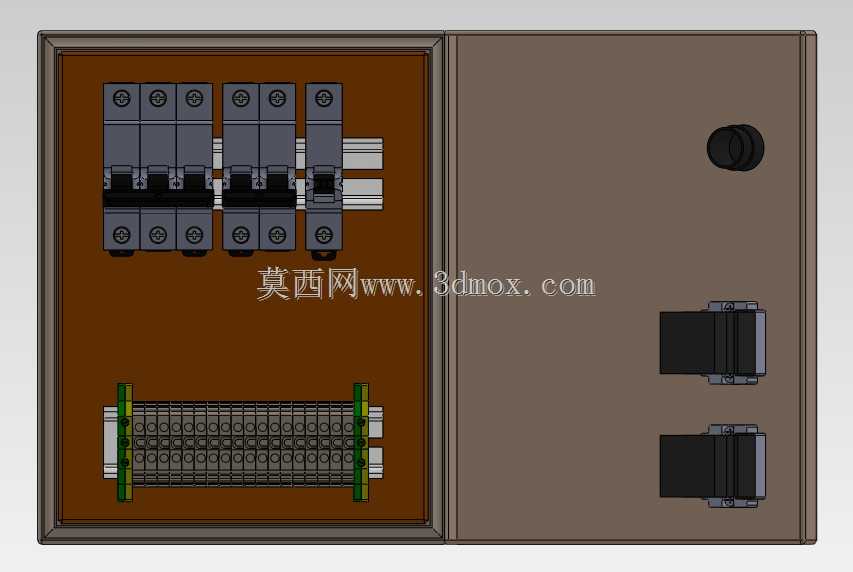

　　元件排布上遵循了强电在上、弱电在下，操作元件靠近外侧的设计逻辑，上方排布的三组分段断路器分别对应主电源回路、控制回路、备用回路的过载与短路保护，每组分断路器的进出线端都预留了足够的接线空间，不需要额外弯折电缆就能完成压接，断路器下方排布的整排接线端子排，统一汇集所有控制回路的信号线，端子排两侧预留了线槽安装位，可以将走线规整收纳，避免线缆交叉干扰，也方便后期检修排查线路。

　　右侧腔室安装的两个黑色接插件为外接操作回路的对接插座，对应外部启停按钮、状态指示灯的线缆快速插接，不需要在面板内部做大量的端子压接，现场安装时只需要将预制好的线缆插头对接即可，能大幅缩短现场接线的工时，上方的黑色旋钮为本地电源总开关，操作时不需要打开面板盖板，就能在外部完成主电源的通断操作，同时开关自带锁止结构，可以在断电检修时挂锁，避免误合闸带来的安全风险。设计过程中充分考虑了元件的散热间隙，所有发热元件比如断路器的安装位置都和壳体侧壁预留了10mm以上的空气对流间隙，端子排区域因为长期通过的控制电流较小，排布相对紧凑但也预留了手指操作的空间，接线时不需要借助特殊工具就能完成端子的螺丝紧固。

　　壳体采用折边焊接结构，所有拼接缝隙都做了密封处理，能适应车间内多粉尘的使用环境，安装板采用可抽出式设计，检修时可以松开固定螺丝将整个安装板抽出，不需要在狭小的壳体内探身操作，大幅降低后期维护的难度。这类小型电气面板通常不承担复杂的逻辑控制功能，只做最基础的电源分配与启停信号中转，相比集成PLC的大型控制柜成本更低，结构更简单，故障率也更低，适合那些不需要复杂逻辑、只需要简单通断控制的小型设备使用，比如小型传送带、单机排风扇、辅助照明回路、小型工装夹具的动力配电场景，安装方式可以采用壁挂或者支架固定，壳体背面预留了四个M6的安装孔位，孔位间距按照标准电气安装轨的尺寸设计，既可以直接螺丝固定在墙面，也可以卡在标准DIN导轨上，适配不同的安装场景。内部元件的排布还考虑了电磁兼容的问题，强电的动力回路走线全部集中在安装板左侧，弱电的信号回路走线集中在端子排下方区域，两类走线之间通过金属隔板做简单的屏蔽隔离，避免大电流通断时的电磁干扰影响信号传输的稳定性，所有金属壳体部分都预留了接地端子，安装时可以将壳体与车间接地网可靠连接，避免漏电带来的安全隐患。
