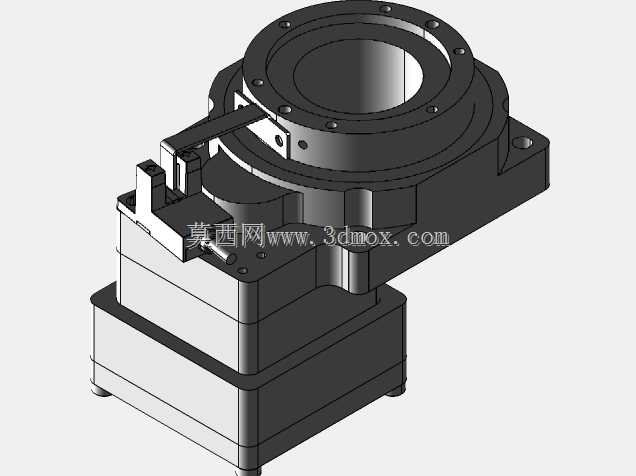

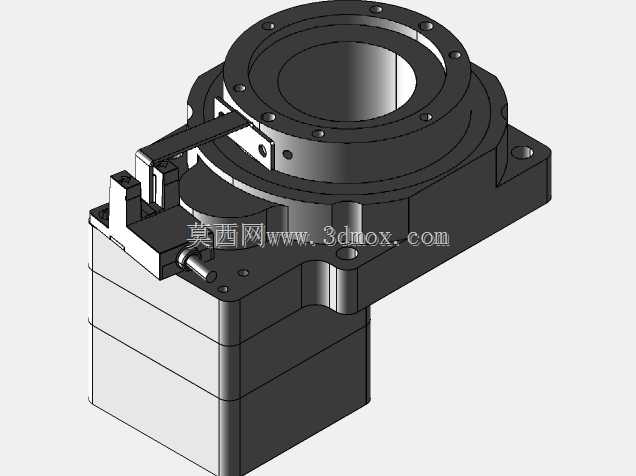

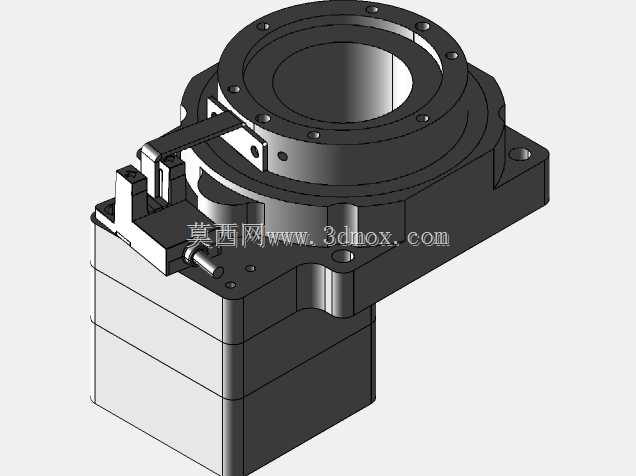

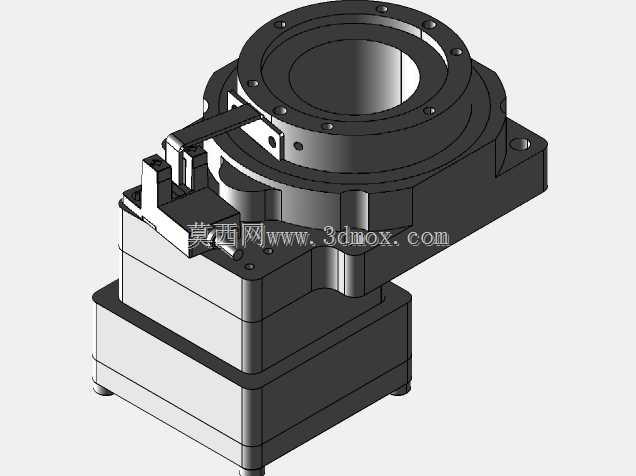

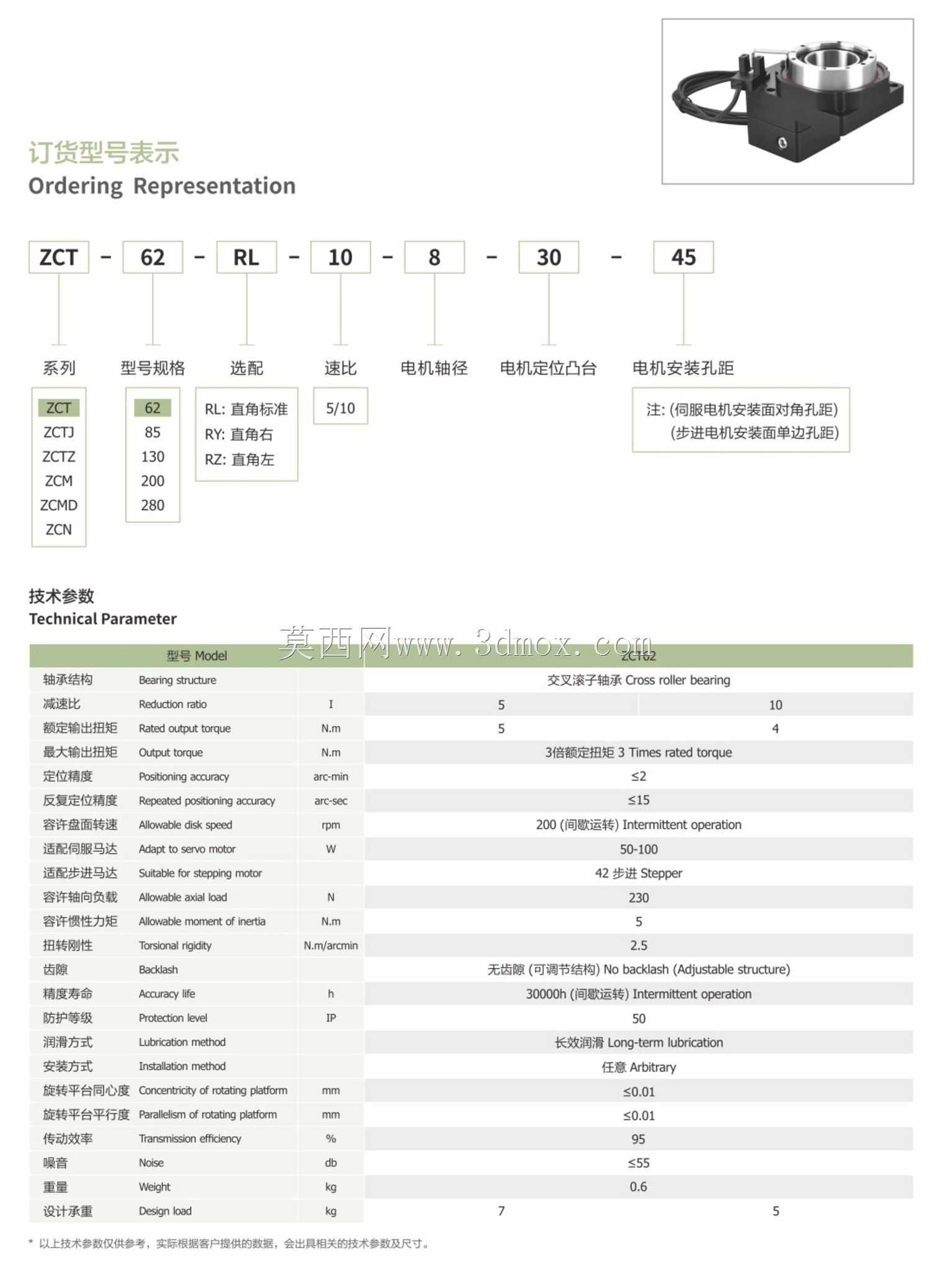

中空交叉滚子旋转承载平台结构设计

在精密装配、视觉检测、半导体晶圆搬运、小型多工位转台类设备的布局中，旋转执行端的刚性、定位精度与走线便利性一直是结构工程师选型时的核心考量点，这款中空型旋转承载平台的结构设计，恰好针对这类场景的痛点做了针对性优化。从实际应用场景来看，这类旋转平台常被集成在桌面型点胶设备、螺丝锁付工位、3C产品尺寸检测转盘、小型激光打标机的回转工作台中，替代传统的“伺服电机+分割器+转盘”的冗杂结构，大幅压缩设备的轴向安装空间。

其核心承载结构采用交叉滚子轴承作为回转支撑，这类轴承的滚动体为圆柱滚子，呈90°相互垂直交叉排列，相比同尺寸的深沟球轴承或角接触轴承，能同时承受径向载荷、轴向载荷与倾覆力矩，在小体积前提下实现更高的刚性，实际装配后转盘端面跳动可控制在微米级，满足精密加工与检测场景的重复定位要求。很多工程师在做小型转台设计时，常遇到负载安装后转盘偏摆、长期运行后间隙变大的问题，交叉滚子的预紧设计能有效消除回转间隙，即使在频繁正反转启停的工况下，也能保持稳定的定位精度，不会出现反向回程误差超差的情况。

平台采用中空式结构设计，中心通孔直径最大可适配150mm的穿线或穿管需求，这一设计在实际设备集成中优势极为明显：视觉检测场景下，相机与光源的线缆可直接从平台中心通孔穿过，避免转盘旋转时线缆缠绕拉扯；气动夹具场景中，气管与真空发生器的管路也可从中空位置排布，无需额外加装拖链，简化设备外围的管线布局，同时减少管线随转盘运动带来的干涉风险。很多早期的实心轴转台，管线只能从侧面排布，不仅需要预留更大的旋转避让空间，长期运行后管线弯折疲劳破损的概率也更高，中空结构从根源上解决了这一问题。

从安装适配性来看，平台的安装端面做了标准化的螺纹孔阵列布局，可直接适配市面主流的伺服电机与步进电机安装尺寸，无需额外定制连接法兰，工程师在做选型时，可根据负载扭矩、转速需求匹配对应功率的动力源，平台内部的传动结构做了集成化设计，动力输入端与轴承内圈直连，减少了中间传动环节的间隙与能量损耗，传动效率相比带同步轮、齿轮减速的外置结构提升15%以上。转盘的上表面做了密集的安装螺纹孔与定位销孔，负载可直接通过螺栓固定在平台端面，定位销孔可保证负载安装的同轴度，避免每次拆装负载后重新做同轴度校准，大幅缩短设备的装配调试周期。

设计过程中，工程师特意将平台的整体高度做了压缩，在保证轴承承载能力与结构刚性的前提下，尽可能降低设备的整体重心，对于桌面型小型设备而言，更低的重心意味着设备运行时的振动更小，尤其是在高速启停的工况下，重心偏高会导致整个设备出现共振，影响加工或检测精度，薄型化的结构设计也让平台能适配更多安装空间受限的场景，比如嵌入到设备台面内部，让转盘上表面与设备台面齐平，方便工件上下料。

从负载适配边界来看，这类交叉滚子结构的旋转平台，在额定转速下可稳定承载数十公斤的偏心负载，相比传统的薄壁轴承转台，抗倾覆能力提升3倍以上，很多场景中工件的重心并不在转盘中心，比如点胶工位的工件夹具偏置、检测工位的相机支架侧装，普通转台长期承受偏载会出现轴承磨损加快、转盘下沉的问题，交叉滚子轴承的多滚子接触结构能均匀分散偏载带来的应力，延长设备的无故障运行时间。平台的旋转限位可根据实际需求选配，部分需要360°连续旋转的场景可取消限位结构，需要固定角度回转的场景可加装光电或机械限位，避免超程损坏设备。

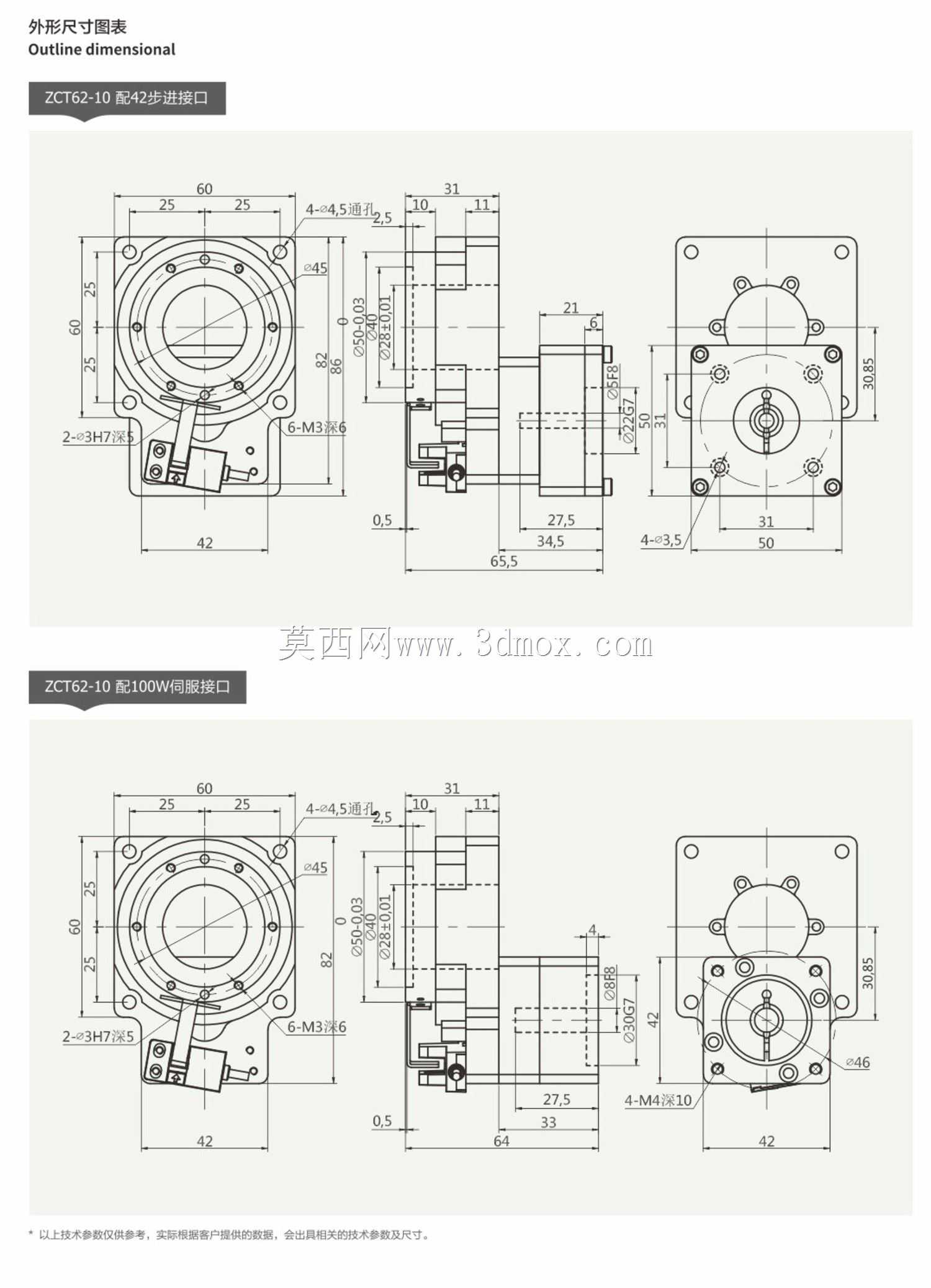

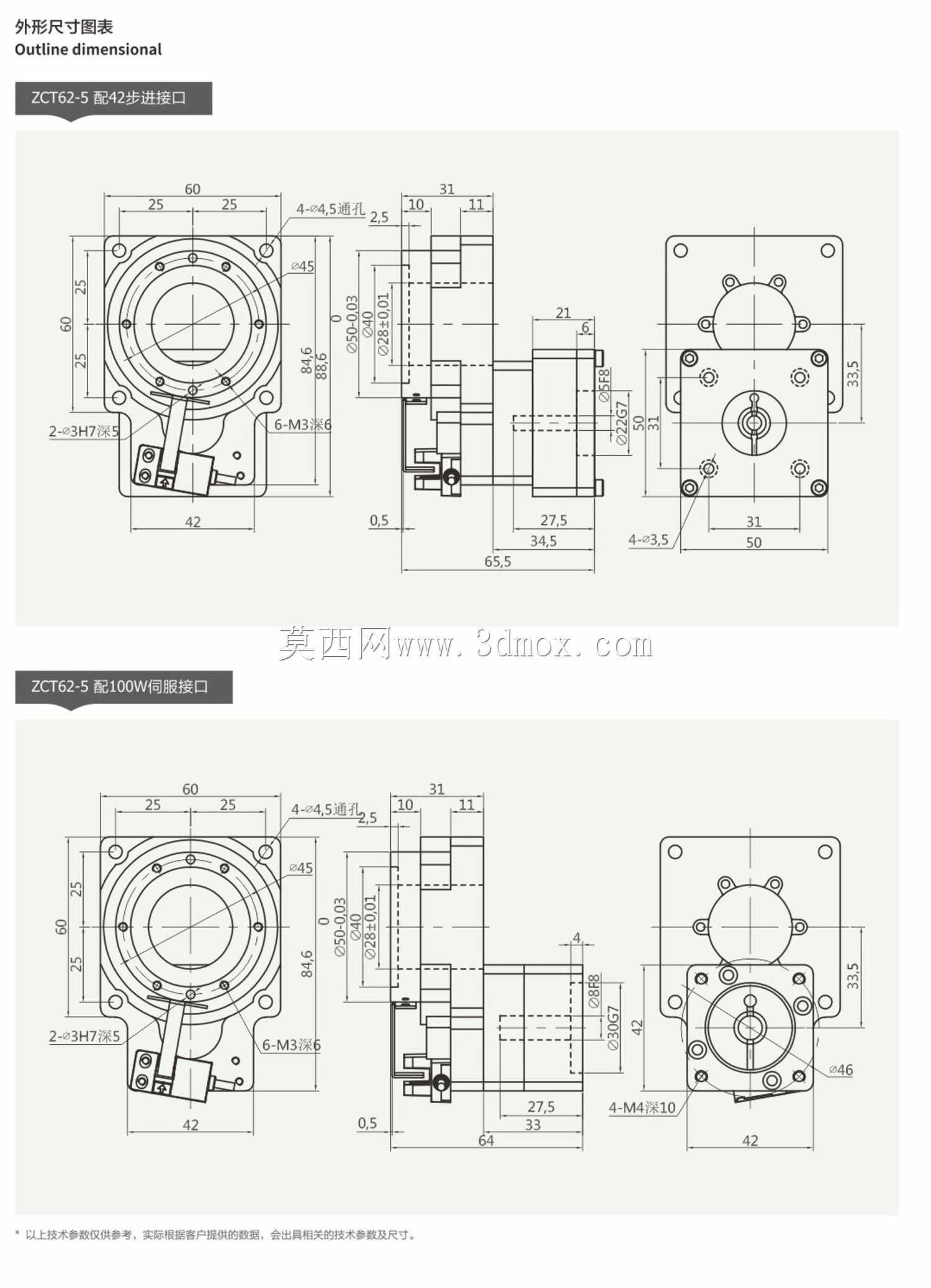

在实际建模过程中，所有安装孔位、配合尺寸都做了公差标注，轴承位的配合公差采用基孔制过渡配合，既保证轴承安装后不会出现外圈滑动，也方便后期维护时的轴承拆卸更换；电机安装位的止口做了同轴度公差约束，保证电机输出轴与平台回转中心的同轴度控制在0.02mm以内，避免电机轴承受额外的径向力，延长电机的使用寿命。平台的外壳采用一体化铣削加工，接缝处做了密封槽设计，可适配少量切削液、粉尘的工业场景，避免杂物进入轴承内部造成磨损。
