容积式气动点胶计量阀结构设计

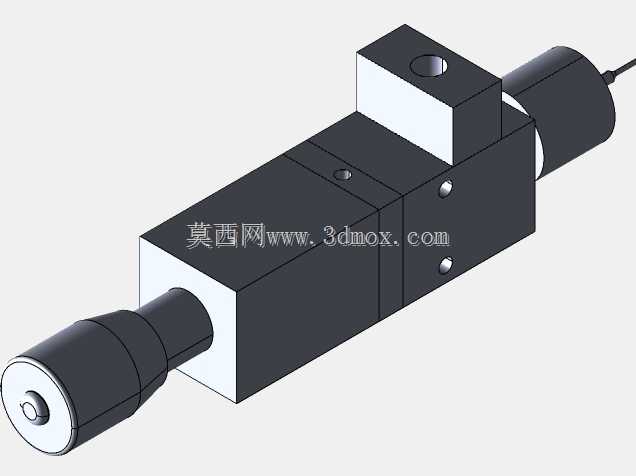

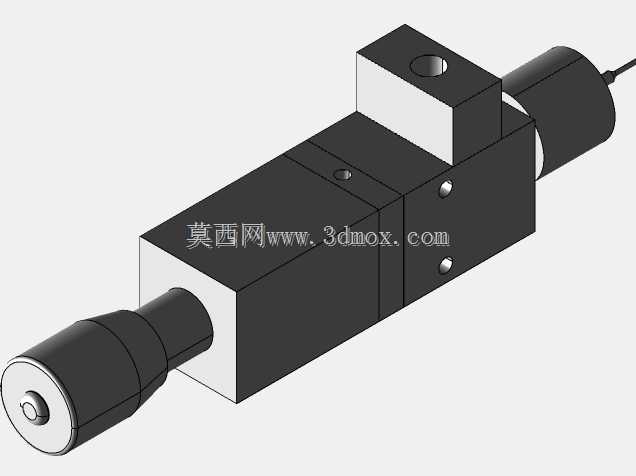

　　在3C电子组装、汽车零部件涂胶、新能源电池封装这类对胶量一致性要求极高的产线环节，容积式计量阀的精度直接决定了产品的密封可靠性、粘接强度甚至外观良率，这款针对低中粘度流体设计的气动容积式剂量阀，就是为了解决传统气压式点胶阀出胶量随气源波动、胶液粘度变化产生偏差的问题而开发的结构方案。从结构布局来看，这款阀采用了直线式的串接布局，一端为剂量调节端，中部为计量缸体与阀组切换模块，尾部集成气动驱动接口，整体没有多余的外凸结构，安装时可以直接通过缸体上的两个定位销孔完成定位，再配合顶面的螺纹孔完成锁紧固定，不需要额外设计复杂的安装转接板，在多阀并列安装的点胶工站里，能大幅缩小阀组的排布间距，节省工站的安装空间。

　　这款阀的核心计量逻辑是通过固定容积的计量腔完成定量取胶与出胶，驱动侧采用压缩空气作为动力源，驱动气压适配常规工厂气源的3到6bar区间，不需要额外配置高压气源回路，入口侧可以适配3到20bar的供料压力，不管是连接常压胶桶还是带压的压盘供胶系统，都能通过内部的阀组切换完成胶液的填充与吐出动作，不会因为供料压力的波动影响单次出胶的剂量精度。剂量调节端采用了带刻度的旋钮式调节结构，旋转调节旋钮时可以改变计量腔内部活塞的行程，从而改变单次计量的容积，覆盖0.03ml到3ml的出胶剂量区间，调节完成后可以通过锁紧结构固定行程位置，避免设备运行过程中的振动导致剂量偏移，针对硅胶、润滑脂这类有一定粘度的流体，阀体内的流道全部做了圆弧过渡处理，没有直角死区，能减少胶液在流道内的残留，避免长期使用后残留胶液固化影响阀的动作顺畅度。

　　从安装边界来看，这款阀的整体外形为规整的长方体加两端圆柱结构，所有外接接口都做了同轴设计，侧面没有外凸的管路接头，安装时的最小避让空间只需要比阀体轮廓大5mm即可，尾部的气路接口采用标准快插接口规格，可以直接连接工厂常规的气动气管，出胶端可以根据使用需求更换不同口径的出胶嘴，适配不同粘度流体的出胶流速要求，也可以搭配静态混合管完成双组份胶液的混合吐出。在结构设计的细节上，阀体内的动密封部位都采用了耐溶剂腐蚀的密封件，适配常见的硅胶、润滑脂、厌氧胶等工业常用流体，密封件的安装槽都做了导向倒角，后期维护更换密封件时不需要专用工具就能完成拆装，内部的阀芯切换采用硬密封配合软密封的双重结构，既保证了阀组切换时的响应速度，也能避免高压供胶时出现漏胶的问题，在高频点胶的工况下，阀的动作响应延迟可以控制在10ms以内，能匹配高速运动的点胶平台，不会因为阀的响应速度拖慢整线的生产节拍。

　　在实际产线应用中，这类容积式计量阀常被用在工件的密封涂胶、电子元器件的固定点胶、轴承部位的定量注脂等工位，相比传统的时间压力型点胶阀，它的出胶量一致性可以提升一个数量级，不会因为连续作业过程中胶桶液位下降、气源压力轻微波动就出现胶量忽大忽小的问题，也不需要在生产过程中频繁调整点胶参数来补偿胶量偏差，能大幅降低设备调试人员的工作量，同时提升产品的涂胶工艺良率。
