气动驱动法兰式单法兰蝶阀结构设计

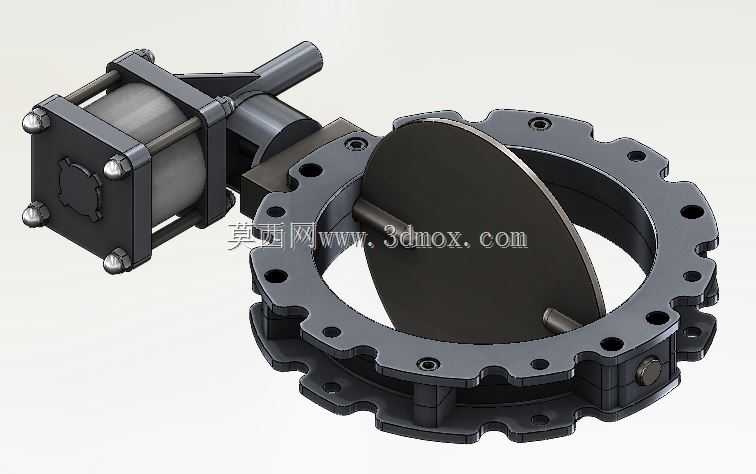

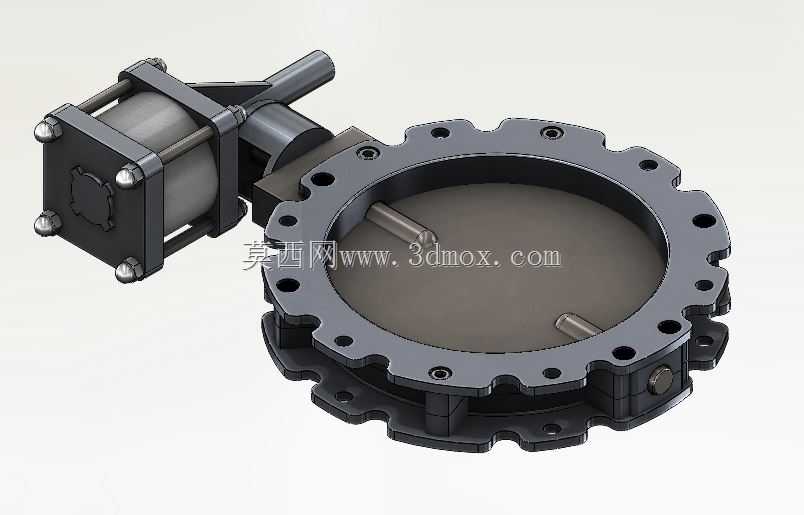

　　这款气动蝶阀的结构设计，核心面向粉体物料输送、低压通风除尘、散料处理工况的通断控制需求，在粮食加工、建材粉体输送、除尘系统、仓储出料环节应用广泛，相比手动蝶阀，搭配气动执行机构可实现远程信号控制，适配自动化生产线的联锁控制逻辑，无需人工近距离操作，在高粉尘、高空布置的管路场景中优势明显。从结构设计逻辑来看，阀板采用对称圆盘式结构，绕阀杆轴线做90度回转运动实现启闭，全开状态下阀板与管路轴线平行，流道通畅无明显缩径，压损远小于同口径截止阀、闸阀，适合大流量、低压差的气固两相流介质输送，避免物料在阀腔内部堆积卡滞。

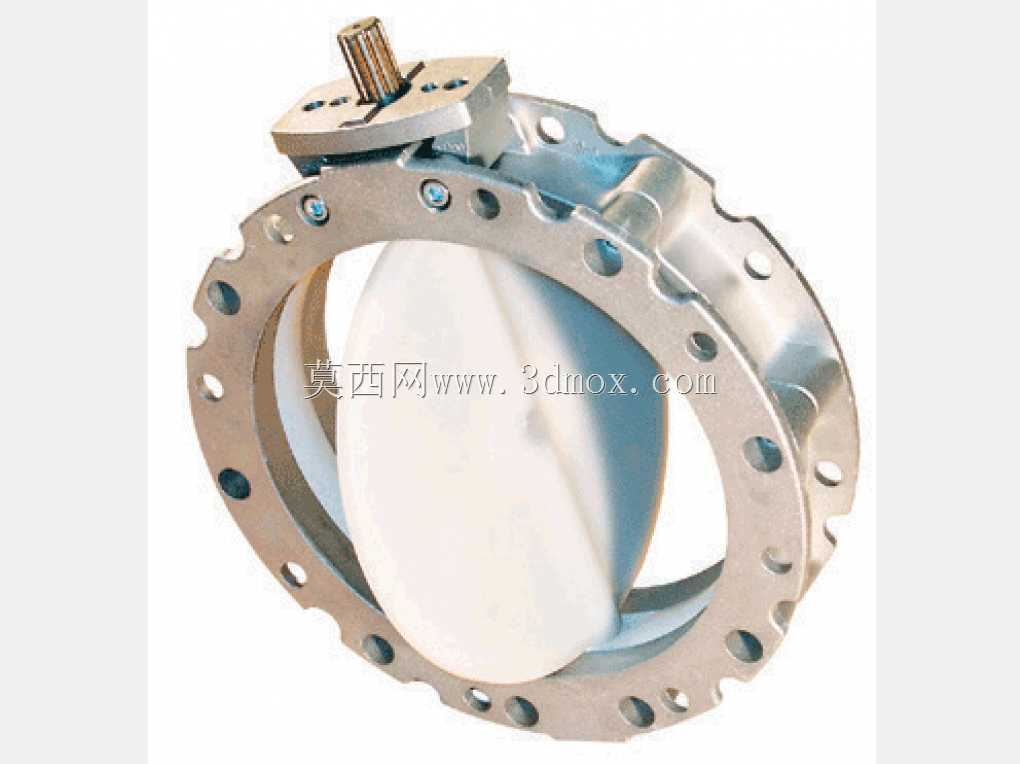

　　阀体采用多孔位凸耳式法兰结构，安装孔沿阀体外圈均匀分布，可适配PN6、PN10两个压力等级的配对法兰，安装时无需额外调整法兰对位，单侧螺栓即可完成固定，也可适配管路末端盲板安装的场景，安装边界灵活，既可以串接在两段管路中间，也可以作为料仓出料端的终端控制阀使用。气动执行机构采用角行程气缸结构，通过曲柄拨叉结构将气缸活塞的直线运动转化为阀杆的回转运动，执行机构与阀杆之间采用平键连接传递扭矩，连接处设置防尘密封套，避免粉尘进入阀杆轴承位造成磨损卡涩。执行机构的气缸端盖采用内六角螺栓紧固，缸筒为硬质氧化铝合金材质，重量轻且防锈性能优异，适合车间多粉尘、高湿度的环境长期使用。阀座采用整体镶嵌式结构，安装在阀体内圈的环形槽内，阀板关闭时与阀座形成线密封，密封比压均匀，可实现零泄漏截断，针对粉体物料工况，阀座边缘设置了刮料倒角，阀板回转过程中可刮除附着在阀板表面的粉体颗粒，避免颗粒夹在密封面之间造成密封失效、阀板卡涩的问题。阀杆采用上下两段式支撑结构，阀板上下两端分别设置铜合金轴套，减少回转摩擦阻力，同时避免阀杆直接与阀体铸铁材质接触造成的咬合磨损，轴套外侧设置双唇密封圈，防止管路内的粉尘外溢，也避免外部灰尘进入轴套磨损配合面。

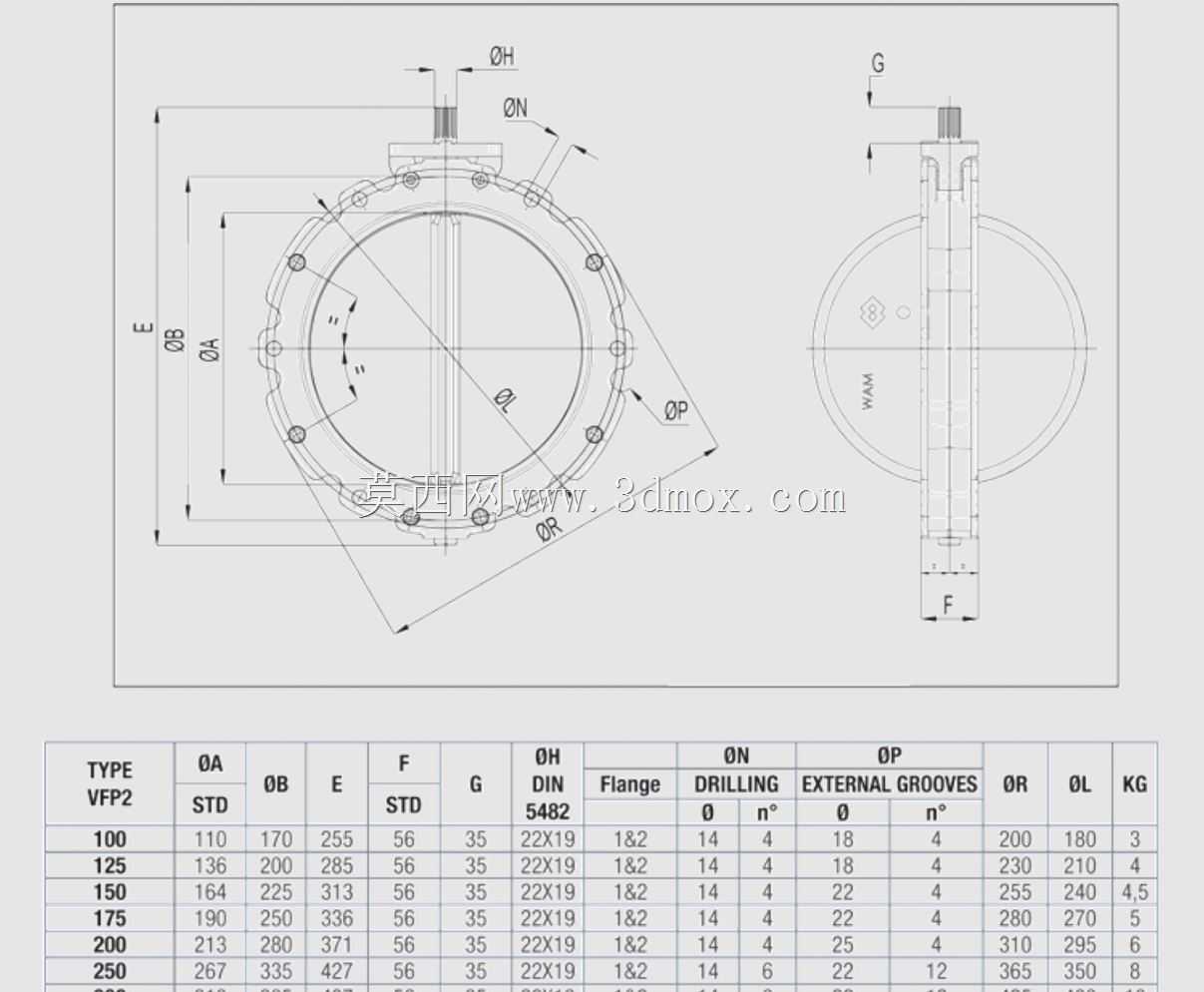

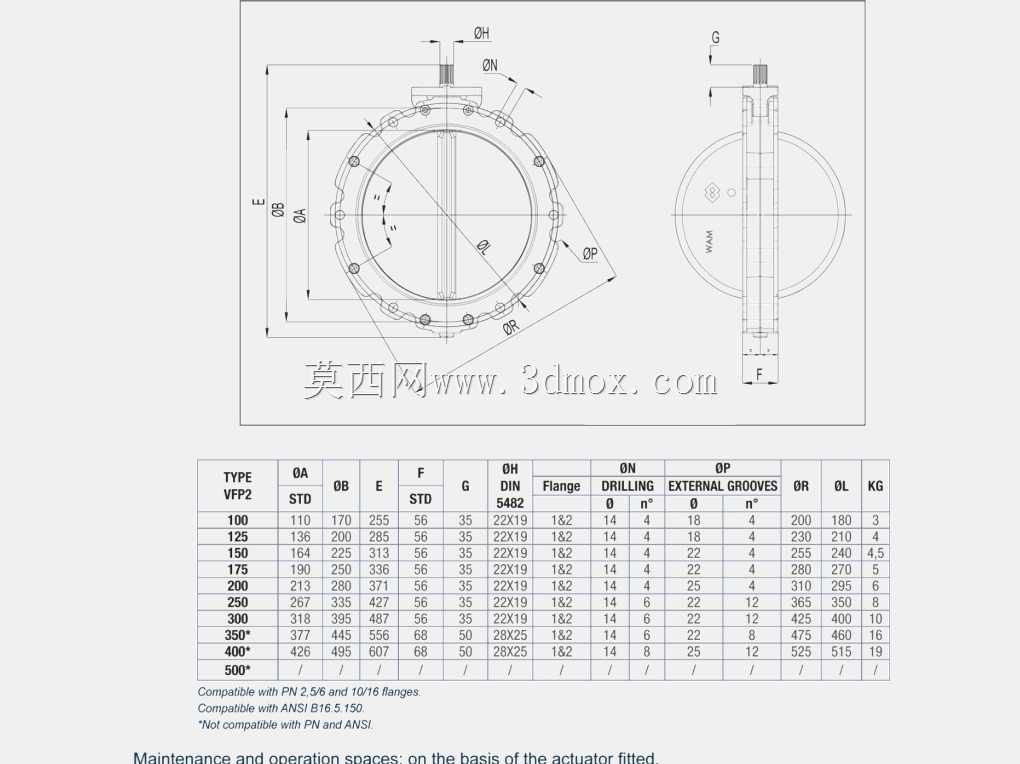

　　从安装尺寸边界来看，这款DN250口径的蝶阀，阀体端面的结构长度符合对夹式蝶阀的尺寸规范，相比同口径法兰式闸阀结构长度缩短60%以上，占用管路安装空间小，在管路布置紧凑的车间环境中可大幅节省安装空间，执行机构的横向伸出长度控制在合理范围，安装时不会与周边管路、支架产生干涉，气缸的气源接口设置在执行机构侧面，方便气管布线连接，也可根据现场安装方向调整接口朝向。设计过程中针对阀板的受力做了有限元校核，在0.1MPa的工作压力下，阀板最大变形量小于密封面的压缩量，不会因为压力冲击造成阀板变形泄漏，阀杆的抗扭强度满足1.5倍额定工作扭矩的安全系数，即使出现阀板卡滞的极端情况，也不会出现阀杆扭断的失效问题。

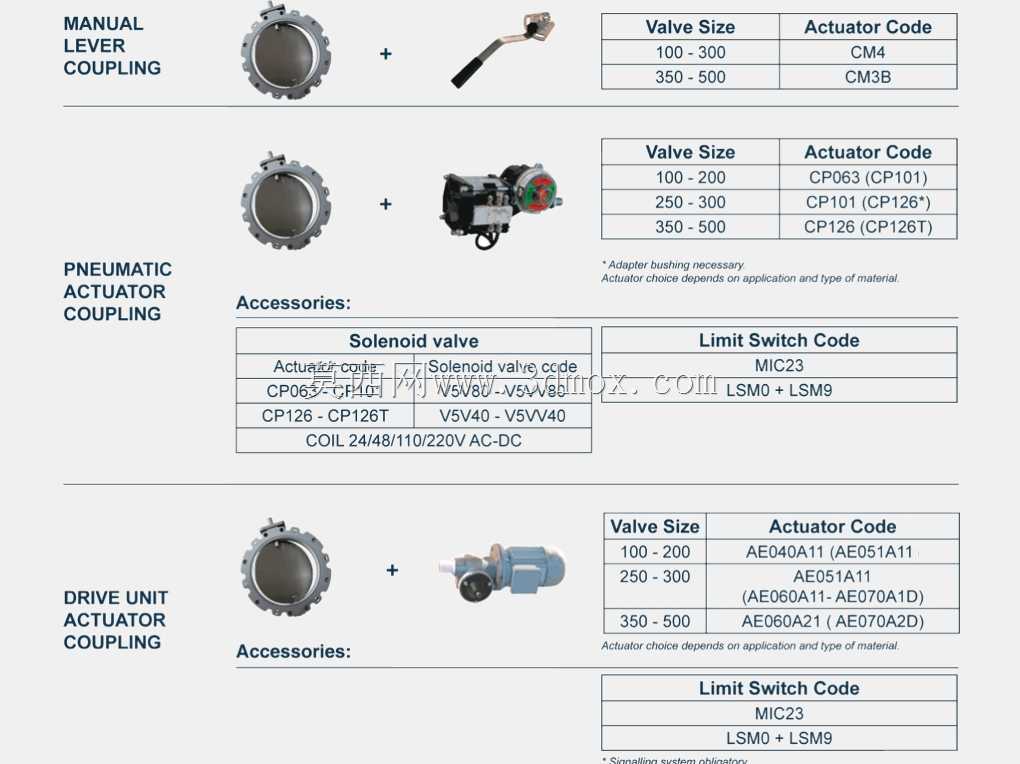

　　在实际工况使用中，这款蝶阀的启闭时间可通过气缸上的调速接头调整，避免启闭速度过快造成的水锤、粉体冲击问题，执行机构可配套限位开关、电磁阀，直接接入工厂的DCS控制系统，实现阀门启闭状态的远程反馈与自动控制，无需人工现场操作，大幅提升散料输送系统的自动化程度。相比电动蝶阀，气动驱动的结构响应速度更快，适合频繁启闭的工况，且在易燃易爆的粉尘环境中使用不存在电火花风险，安全性能更优，日常维护仅需定期检查轴套密封、气缸气源处理件的状态，维护成本远低于其他类型的截断阀。
