带支架进料斗式工业破碎处理设备结构

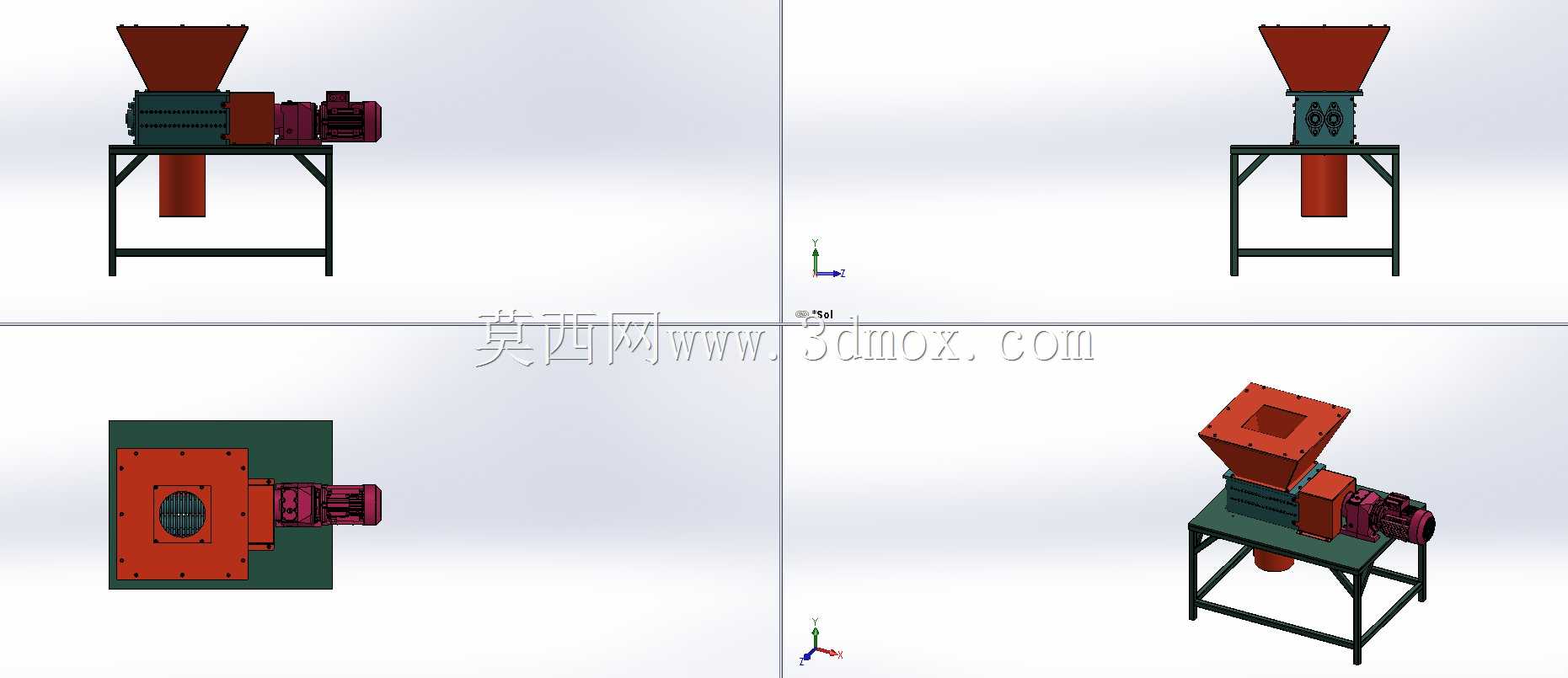

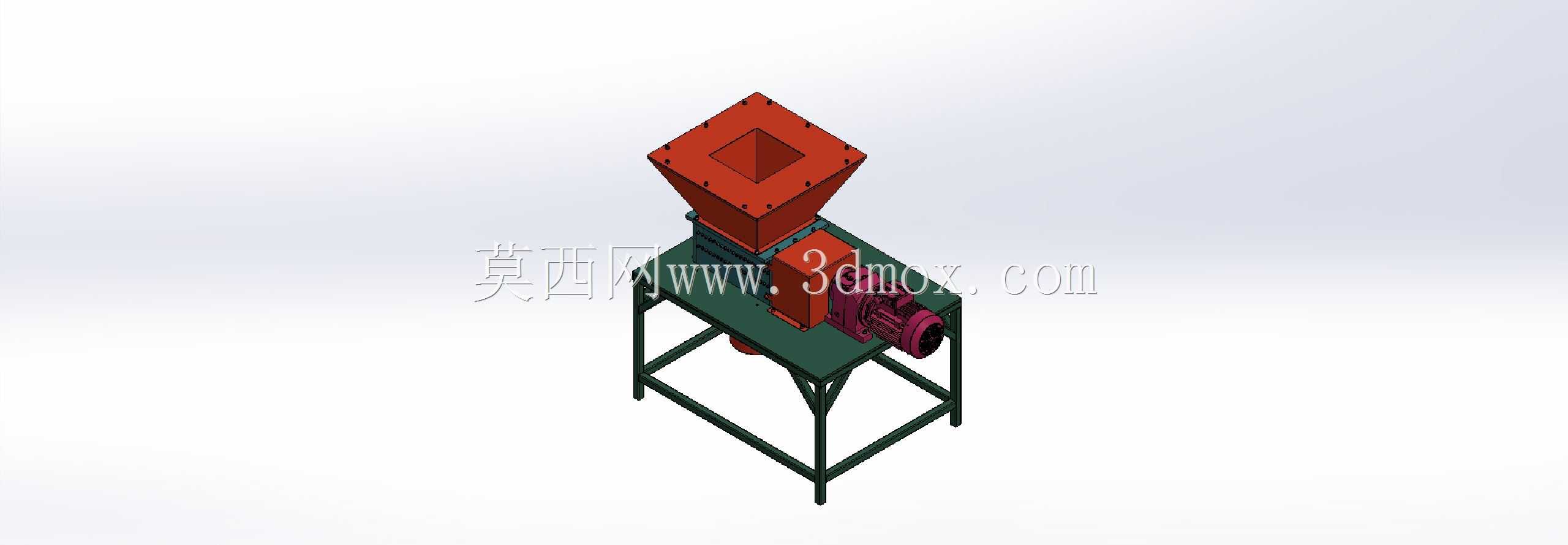

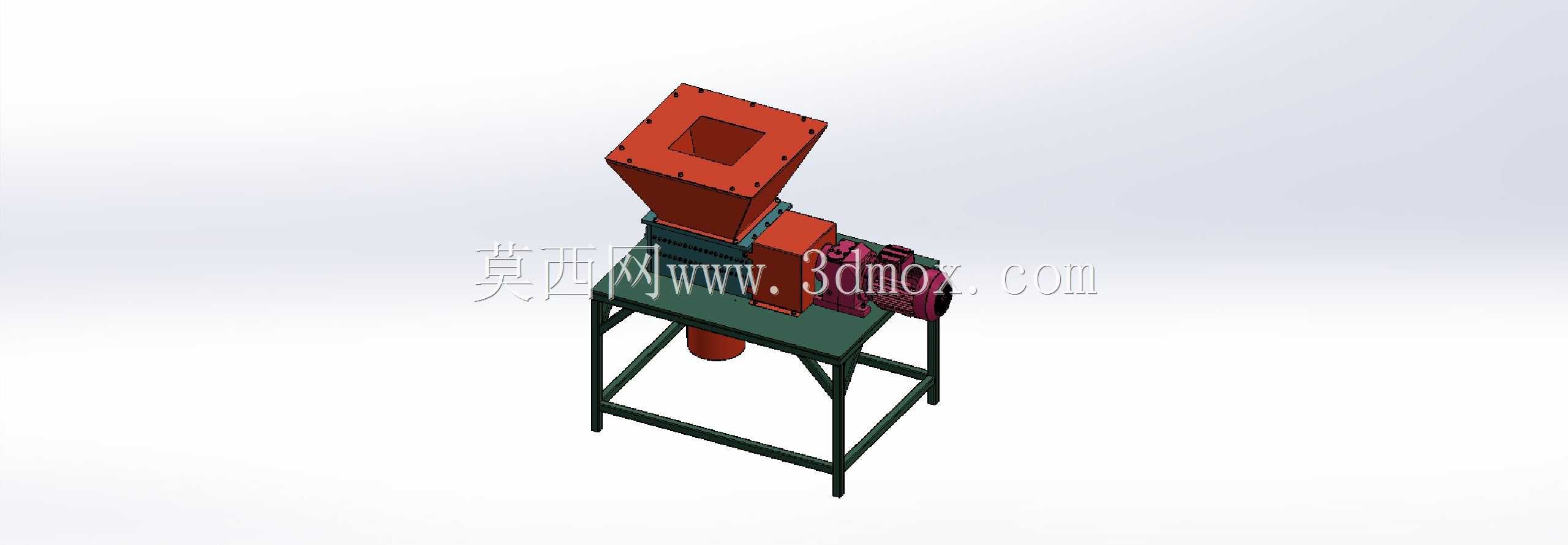

　　这款破碎处理设备的三维结构，核心适配中小体量固体物料的细碎加工场景，常见于小型固废回收站点、橡塑边角料处理车间、生物质原料预处理工段，可对硬度不超过莫氏3级的块状、条状物料做连续剪切破碎，将进料尺寸控制在150mm以内的原料加工为10-30mm粒径的均匀出料，满足后续输送、混配、再加工的进料尺寸要求。设备整体采用分体式布局设计，上部为倒锥形进料斗，斗壁设置5°的倾斜拔模角度，既能够保证物料依靠自重顺畅滑入破碎腔，也可避免湿黏物料在斗壁结拱堵料，进料斗上口采用方形法兰边结构，可直接对接上游的皮带输送机出料端、人工投料平台或者储料仓下料口，法兰边预留的螺栓孔位可根据现场安装条件调整固定位置，适配不同高度的来料接口。

　　破碎腔主体采用加厚钢板焊接的箱式结构，腔体内置平行布置的双剪切刀轴，刀轴上的动刀采用交错排布方式，相邻动刀的刃口间隙控制在2mm以内，保证剪切过程中不会出现物料卡滞、漏切的问题，腔体侧面设置快开式检修门，无需完全拆解上部进料结构即可完成动刀更换、腔体内堵料清理的日常维护作业，大幅缩短设备停机维护的时间。动力端采用直连式传动布局，驱动电机通过联轴器直接与主动刀轴连接，主动轴端设置齿轮副带动从动刀轴做反向同步转动，省去了皮带传动、链传动的张紧维护环节，传动效率比间接传动结构提升15%左右，电机外侧设置半包围式安全防护罩，避免运转过程中杂物卷入传动部位，也可防止操作人员误触转动部件引发安全事故。

　　设备下部采用方管焊接的一体式机架，机架支腿采用8080mm的标准方管制作，支腿底部预留地脚螺栓安装孔，可直接固定在水泥基础或者钢制操作平台上，机架的跨距经过受力校核，满负荷运转时的整体振幅控制在0.1mm以内，无需额外做混凝土减震基础即可稳定运行，机架中部预留的空间用于安装圆形出料溜管，溜管采用垂直向下布置，破碎后的物料可直接落入下方的收集容器或者输送设备内，溜管与破碎腔下口采用法兰连接，可根据现场出料方向需求更换不同角度的异形溜管，适配不同的出料布局要求。

　　从安装边界来看，设备整体占地尺寸控制在1200800mm的范围内，整机高度不超过1600mm，可直接安装在标准层高3米的车间内，无需对厂房结构做特殊改造，进料口的中心高度设置为1400mm，既适配人工投料的操作高度，也可对接高度1200mm的常规皮带输送机出料端，无需额外增设提升进料机构。在结构设计过程中，所有受力焊缝均采用满焊工艺，破碎腔与机架的连接部位设置加强筋板，避免长期破碎作业过程中焊缝开裂、结构变形的问题，所有转动部位均配置密封式轴承座，可阻挡破碎过程中产生的粉尘进入轴承内部，延长轴承的更换周期，轴承座采用螺栓固定在腔体侧壁，可整体拆卸更换，无需拆解腔体即可完成轴承维护作业。这款设备的结构设计充分考虑了中小加工场景的使用需求，没有冗余的复杂功能结构，所有部件均采用常规标准型材与标准件制作，加工制作难度低，后期维护的配件通用性强，可根据实际处理量需求调整刀轴转速、动刀数量以及电机功率，适配不同物料的破碎加工要求，比如处理橡塑类韧性物料时可适当降低刀轴转速、增大动刀的剪切角度，处理脆性生物质物料时可提高刀轴转速、缩小动刀间隙来获得更均匀的出料粒径。
