台钻车床用卡盘扳手结构设计

在常规金属切削加工场景里，不管是台式钻床、普通卧式车床还是小型铣床，卡盘钥匙都是操作工人手边离不开的基础工装，它的核心作用就是传递扭矩，完成钻夹头或者三爪卡盘的松紧动作，实现刀具或者工件的装夹固定。很多刚入行的钳工或者车工都有过用错扳手拧坏夹头齿圈的经历，这也从侧面说明，这个看起来结构简单的小零件，每一处尺寸都和配套的卡盘结构严格对应，没有随意设计的空间。

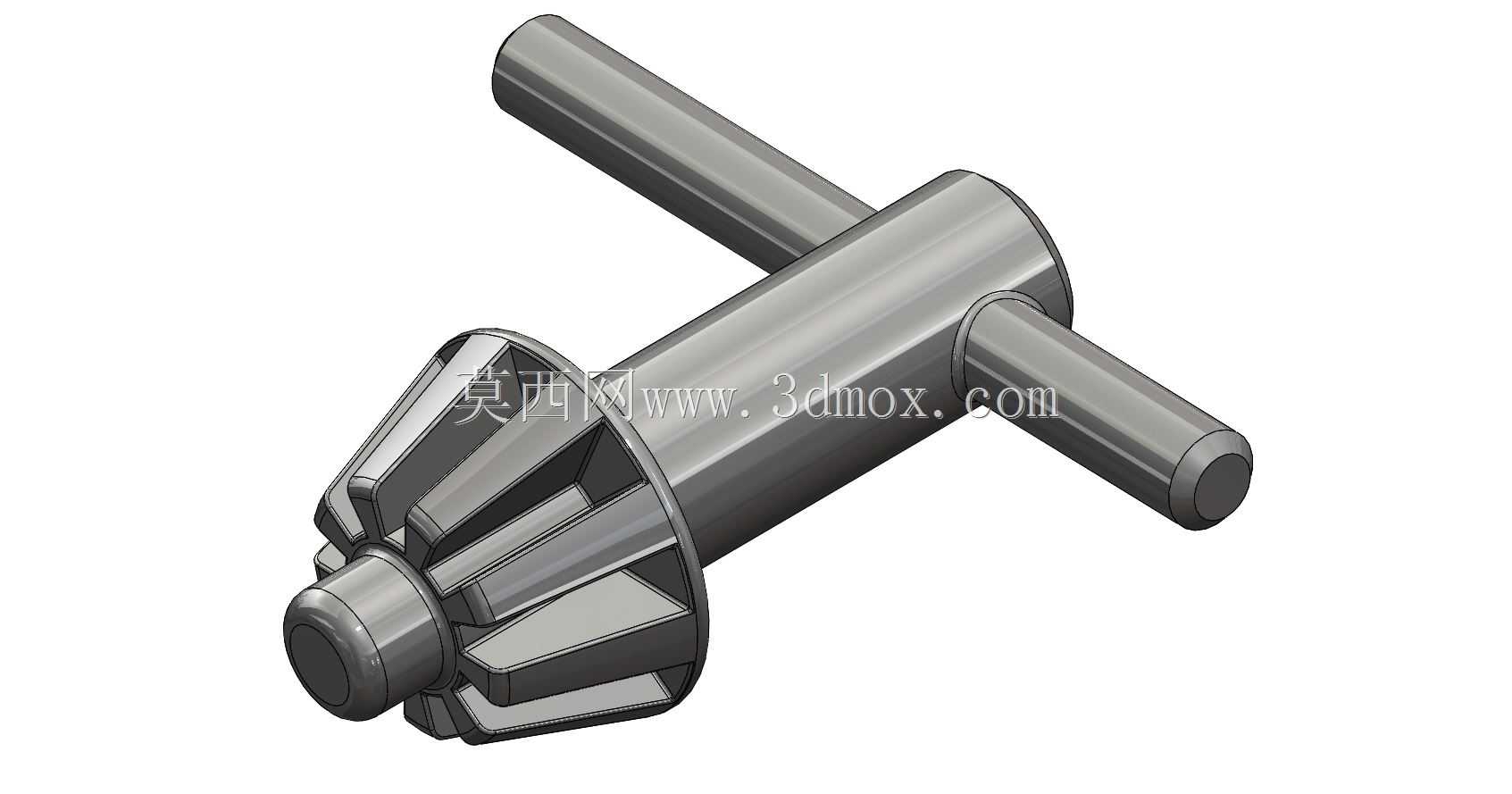

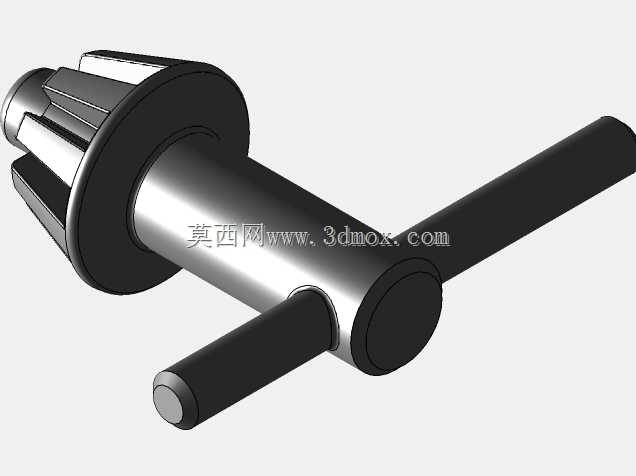

从结构上看，这个卡盘钥匙的主体分为三个功能段：最前端的锥齿啮合段、中间的圆柱握持段、尾部垂直贯穿的加力杆段。前端的锥齿轮是整个零件的核心功能区，齿形采用的是和卡盘端面齿圈完全匹配的直齿锥齿结构，齿顶做了小角度倒角，插入卡盘的钥匙孔时不需要刻意对准齿位，顺着锥面就能自然滑入啮合位置，避免工人在频繁换刀时因为对位不准磕坏齿尖。齿部的模数和配套卡盘的齿圈完全一致，啮合时的齿侧间隙控制在0.1到0.2毫米之间，间隙太小会导致插拔卡滞，间隙太大拧动时会出现冲击，很容易打齿。

中间的圆柱主体段直径是按照人手握持的舒适度设计的，表面没有做额外的防滑滚花，因为实际操作时工人的发力点根本不在主体段，而是在尾部横穿的加力杆上。加力杆和主体是垂直贯通的过盈配合结构，两端伸出的长度对称，这样不管工人站在卡盘的哪个方位，都能找到合适的施力角度，拧动时加力杆两端受力均匀，不会出现单边别劲的情况。加力杆的直径经过强度校核，按照常规卡盘所需的最大拧紧力矩计算，采用普通中碳钢调质处理就能满足强度要求，不会出现拧动时杆部弯曲变形的问题，同时杆部的端面做了圆角处理，避免工人快速转动扳手时被锐边划伤。

设计这个零件的时候，首先要确定的就是前端锥齿的参数，必须严格匹配对应规格卡盘的齿圈参数，包括齿数、模数、压力角、节锥角，这些参数错一个，扳手就插不进去或者无法正常啮合。其次要考虑加力杆的力臂长度，力臂太短的话，工人拧紧时需要施加很大的力，装夹刚度不够，加工时容易出现刀具打滑飞出来的安全隐患；力臂太长的话，又容易因为拧紧力矩过大损坏卡盘内部的螺纹结构，甚至把夹头撑裂。实际设计时会按照对应卡盘的额定拧紧力矩反推力臂长度，保证普通成年男性用正常腕力就能达到要求的夹紧力，不需要借助套管额外加力。

从安装边界来说，这个卡盘钥匙不需要固定安装在设备上，属于随设备配套的手持操作工具，前端啮合段的最大直径要小于卡盘上钥匙孔的入口直径，插入深度要刚好让锥齿和齿圈完全啮合，不会因为插入过深顶到卡盘内部的轴承结构，也不会因为插入太浅导致啮合齿数不足，拧动时滑齿。加力杆的总长度要控制在合理范围，太长的话容易在设备周边的工具架上和其他扳手、量具发生干涉，太短又起不到加力作用。

在实际车间应用里，卡盘钥匙的损耗大多来自两个方面：一是工人用完之后随手放在卡盘上，设备启动后扳手飞出来造成安全事故，所以有些规格的扳手会在主体段加工一个穿绳孔，方便工人用完之后挂在设备旁的挂钩上；二是齿部的磨损，长期频繁插拔拧动会让齿尖出现磨圆的情况，这时候就需要及时更换，否则滑齿时很容易打伤手。这个模型的结构完全还原了实际量产卡盘钥匙的所有细节，齿形的精度、各段的同轴度、加力杆的对称度都和实物一致，不管是做机床操作的实训教学演示，还是做车间工具管理的三维可视化台账，或者是做卡盘结构的配套运动仿真，都能直接复用，不需要再做额外的结构修正。

很多新手建模的时候容易忽略锥齿和主体段的同轴度要求，实际上这部分的同轴度公差要控制在0.05毫米以内，否则插入卡盘之后锥齿会出现偏载，局部齿面受力过大，使用寿命会大幅缩短。另外加力杆和主体的垂直度也有要求，垂直度误差太大的话，拧动时加力杆会出现摆动，工人发力时不好控制力度，也容易碰伤卡盘的外表面。整个零件的结构没有复杂的曲面，所有特征都是常规的回转体、拉伸切除、齿轮特征，建模逻辑完全符合机械加工的工艺顺序，从下料、车削主体、滚齿、钻孔、压装加力杆到最后倒角去毛刺，每一步的加工余量都在模型里有所体现，不会出现无法加工的悬空结构或者工艺死角。
