双辊轴框架式输送承载架结构设计

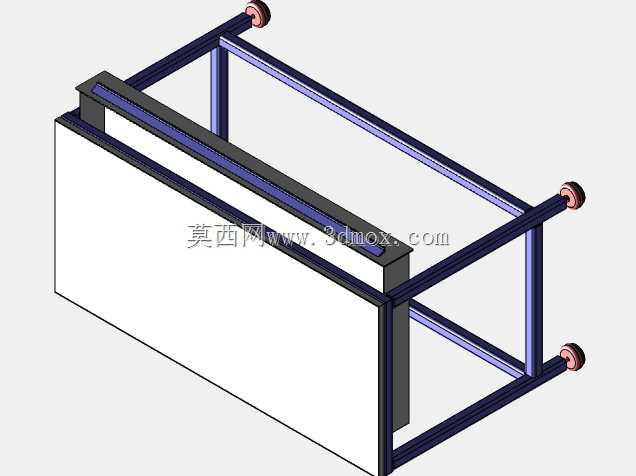

　　这套框架式承载结构主要面向轻型物料的水平输送工位适配需求，常见于电子组装线、小件包装线、商超后端分拣线的过渡输送段，用来衔接不同高度差的输送设备，或是作为人工操作工位的物料暂存与滑动输送载体，替代传统固定工作台面，降低小件物料推移过程中的摩擦阻力，减少作业人员的搬运动作幅度。从结构组成来看，整体采用矩形管材搭建双侧主支撑框架，框架上下层设置横向连接梁保证整体刚性，避免单侧受力时出现框架扭曲变形；两端伸出的辊轴组件作为核心滑动承载部件，辊轴与框架连接处采用轴套配合，保证辊轴转动顺畅无卡滞，辊轴端部设置限位挡圈，防止辊轴在长期转动过程中出现轴向窜动脱落。

　　设计过程中优先考虑了安装适配性，框架主体的安装孔位采用标准化间距设置，可直接与常用的铝型材输送线、钣金工作台支架通过螺栓连接，不需要额外加工转接件；两侧框架的平行度公差控制在0.2mm以内，保证辊轴安装后两端同轴度偏差在允许范围内，避免物料输送过程中出现跑偏、卡滞问题。外形尺寸方面，整体长度适配常规1.2米标准工位宽度，高度可根据对接设备的台面高度调整支撑腿长度，框架宽度预留了20mm的安装调节余量，可适配宽度在300mm到500mm之间的轻型物料滑动输送，单根辊轴的径向承载能力不低于15kg，整体框架均匀承载上限可达80kg，满足小件物料的输送承载需求。

　　结构细节上，主框架的矩形管连接处采用满焊处理后打磨平整，避免焊渣凸起影响后续表面处理或是安装其他附属配件；辊轴表面做硬质氧化处理，提升表面耐磨性能，长期与物料接触摩擦也不会出现表面锈蚀、掉屑问题，适配电子车间、食品包装车间的洁净度要求。实际应用中，这类结构不需要额外配置动力源，依靠物料自身重力或是人工推力即可实现物料在架体上的滑动移位，相比带动力的皮带输送机，结构更简单，维护成本更低，没有皮带磨损、电机故障等运维痛点，适合短距离、低频次的物料移位场景。设计时还考虑了不同场景的拓展性，框架上方的横向梁预留了T型槽安装位，可根据需求加装挡板、扫码枪支架、物料导向条等附属配件，不需要对主框架进行二次钻孔加工；底部支撑位置可选配脚轮或是固定调节脚，满足移动工位或是固定工位的不同安装需求，调节脚的调节行程不小于30mm，可适应地面不平整的安装场景，保证架体安装后整体水平，避免物料滑动时出现速度不均、自行溜动的问题。

　　从建模逻辑来看，整个结构采用参数化建模方式，框架长度、辊轴间距、整体高度都设置了可调整参数，后续针对不同工位需求调整尺寸时，只需要修改对应参数即可快速生成新的结构模型，不需要重新绘制每个零件，大幅提升同类型结构的设计效率；装配过程中提前做了干涉检查，确认辊轴转动时与框架、连接梁之间不存在运动干涉，所有连接螺栓的安装空间都预留了足够的扳手操作空间，现场安装时不需要特殊工具，采用常规内六角扳手、开口扳手即可完成全部组装作业。
