ICT与SMT工艺用PCB测试治具结构

项目分类:工装 发布时间:2025-10-12 ID:1084927
  • ICT与SMT工艺用PCB测试治具结构
  • ICT与SMT工艺用PCB测试治具结构
  • ICT与SMT工艺用PCB测试治具结构

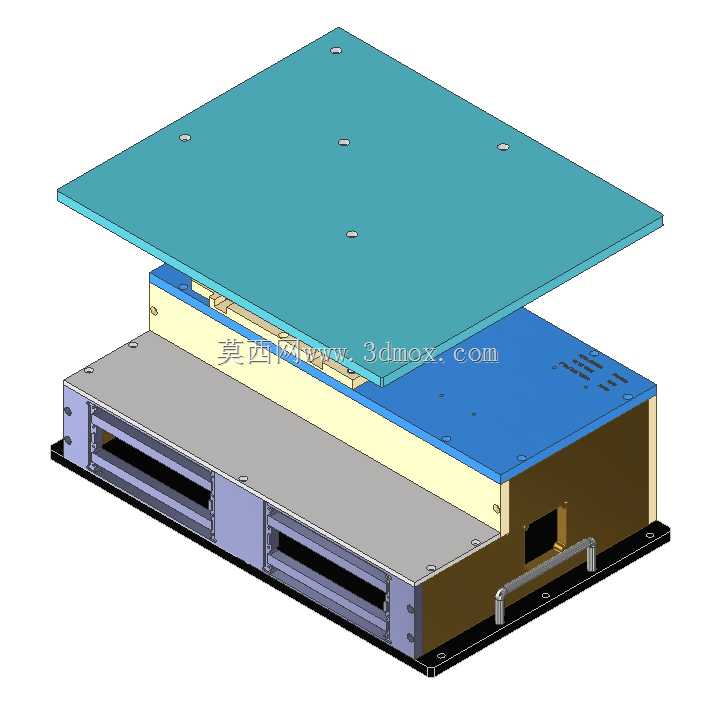

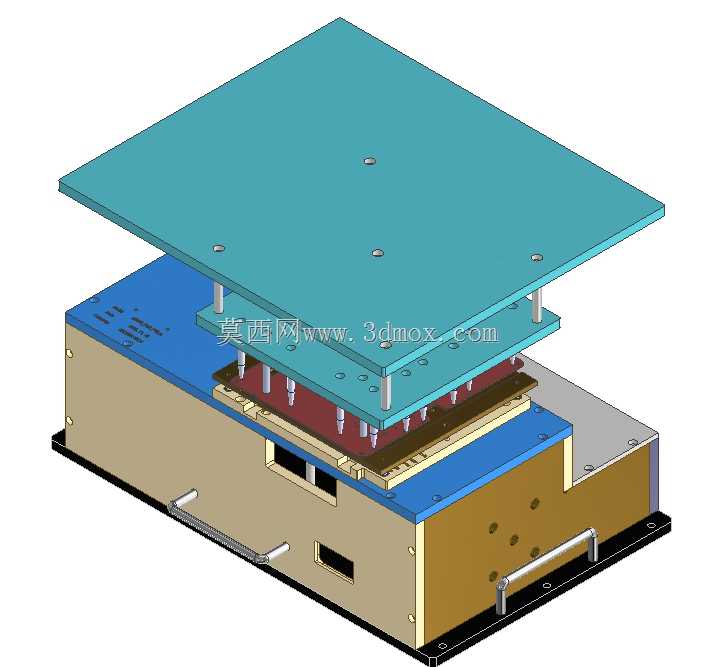

  在电子制造产线的ICT在线测试、SMT制程后功能校验环节,这类PCB测试治具是衔接产线流转与品质校验的核心工装载体,区别于通用夹持器具,它的结构完全匹配对应PCB板的测试点分布、板边定位特征,不需要额外调整即可快速完成待测试板的装夹与探针对位。从结构分层来看,整套治具采用叠层式布局,最上层的压板采用硬质板材加工,表面预留的固定孔位对应导柱安装位置,下压过程中依靠导柱的导向约束保证压板运行无偏斜,避免压伤PCB板上的贴片元件;中间层为探针安装板,每一个弹簧针的安装孔位完全对应PCB板上的测试触点,孔位加工精度控制在0.05mm以内,保证探针接触时不会偏移到相邻焊盘造成测试短路,弹簧针的行程选型匹配压板下压行程,保证接触压力稳定在测试要求的范围内,既不会因为压力不足导致接触电阻过大影响测试数据,也不会因为压力过大戳伤PCB焊盘镀层。

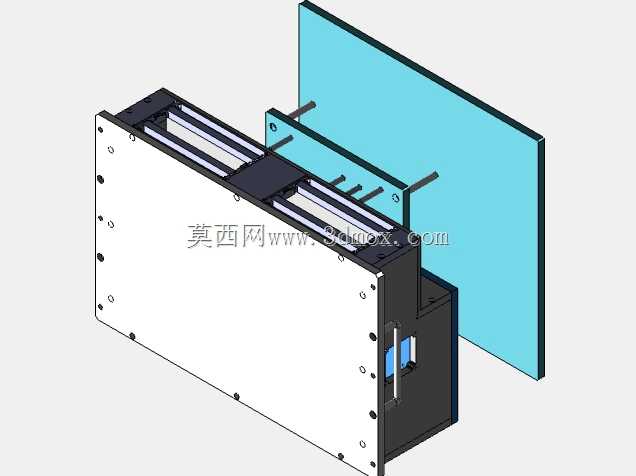

  下层的基座部分采用框架式结构,侧面预留的把手位方便产线作业人员快速取放治具,基座内部预留测试电路的走线空间,所有探针的尾端通过走线连接到测试接口,可直接对接ICT测试设备的信号输入端,不需要额外飞线接线。设计过程中首先需要确认待测试PCB的外形轮廓、板上元件的高度分布,在压板对应位置加工避让槽,保证下压时压板不会触碰板上已贴装的电容、电阻、接插件等元件,尤其是板上高度突出的元件,避让槽的深度要预留至少1mm的安全间隙,避免压件造成元件损坏。定位结构采用板边定位加定位销的组合方式,在PCB的工艺边位置对应设置定位销,销钉直径匹配PCB上的定位孔尺寸,间隙控制在0.1mm以内,保证每次装夹PCB的位置一致性,避免探针错位。

  安装边界方面,整套治具的底座尺寸适配产线测试工位的工作台面安装要求,底部的安装孔位可直接固定在测试台架上,不需要额外加工转接板,整体叠层闭合后的高度匹配测试设备的压头行程范围,不需要调整设备原有行程参数即可直接投入使用。实际应用中,这类治具可覆盖单批次PCB的全量测试需求,弹簧针的使用寿命满足十万次以上的按压测试要求,日常维护只需要定期清理探针表面的焊锡残留、灰尘即可,不需要整体拆解结构。

  在SMT产线的回流焊后工序,治具可快速完成PCB的通断测试、元件焊接质量校验,替代人工手动表笔测试的作业方式,大幅提升测试效率,同时避免人工测试带来的漏检、错检问题;在ICT测试环节,治具的探针布局可同时对接多组测试信号,一次性完成PCB上所有测试点的信号采集,不需要分多次测试。结构设计上所有受力部位都做了加强处理,导柱采用硬质金属材质,长期反复下压不会出现变形磨损,压板与基座的连接部位设置限位块,控制压板的最大下压行程,避免过压损坏探针或者PCB板。基座侧面预留的开口用于测试接口的外接,同时方便内部走线的检修,所有板材的选材都满足防静电要求,避免静电击穿PCB上的敏感芯片元件,适配电子制造车间的防静电作业环境要求。
