PCB板ATE自动测试分层式工装夹具

　　在消费电子、工业控制板卡量产环节，PCB板出厂前的功能全检是把控产品良率的核心工序，传统人工探针测试不仅效率低下，还容易因人工对位偏差出现漏测、误判，甚至刮伤板卡表面焊盘造成二次损伤，这类分层式ATE测试夹具正是为解决量产线高速检测需求开发的专用工装。

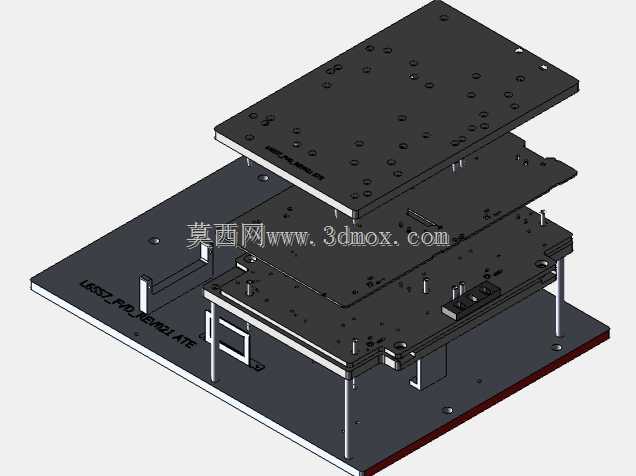

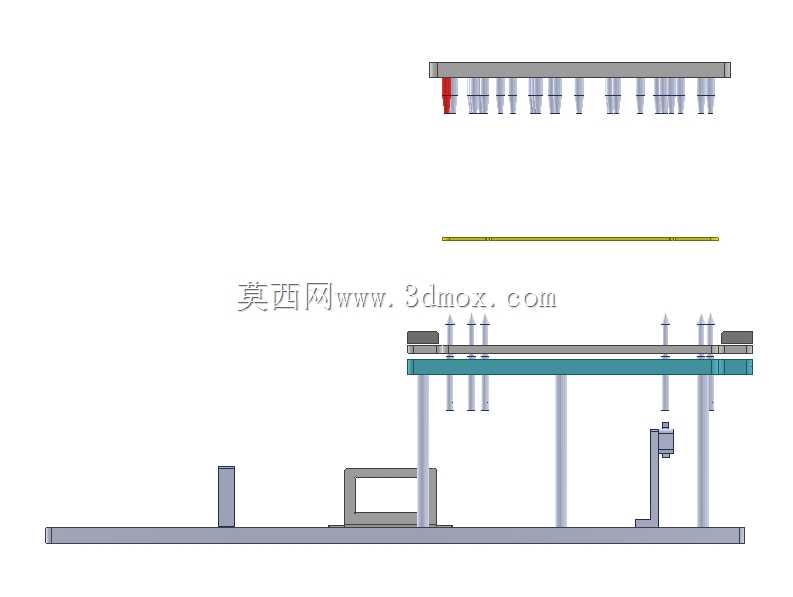

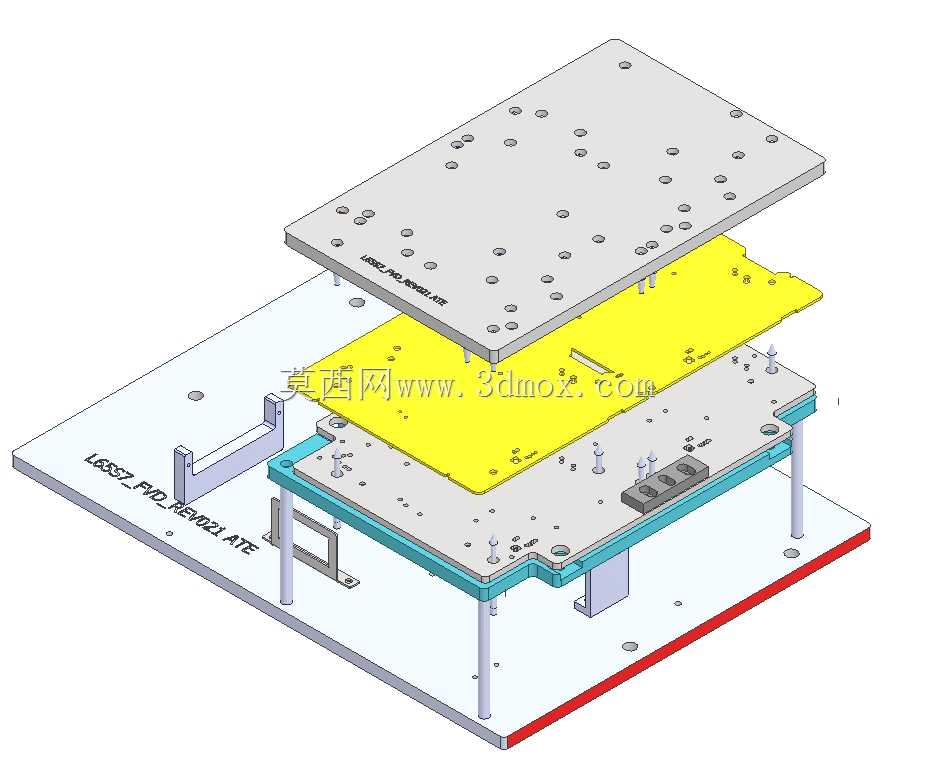

　　整套夹具采用三层叠合对位结构，最上层为带定位销孔的压合盖板，板面均匀排布的沉头孔用于安装压合缓冲垫与定向导柱，压合过程中依靠四角的等高导柱保证下行过程无偏斜，避免压合时探针错位扎伤PCB线路；中间层为PCB板放置工位，黄色区域为仿形铣削出的板卡避让槽，槽位边缘根据PCB外形做了0.1mm的公差预留，既方便操作人员快速取放板卡，又能限制测试过程中板卡的水平窜动，槽位周边预留的多个凸台用于支撑PCB板非线路区域，防止压合过程中板卡受力不均产生形变；最下层为探针安装基座与接口固定位，基座上根据PCB测试点位置预先加工探针安装孔，孔位精度控制在0.05mm以内，保证每根测试探针能精准接触对应测试焊盘，基座侧边预留的接口安装位可直接集成通讯、供电接口，测试时无需额外外接飞线，减少接线故障对测试结果的干扰。

　　整套夹具的安装边界适配主流ATE测试台的标准安装孔距，底部红色边缘为防静电电木板基材，可直接固定在测试台工作台面，总叠合高度控制在常规测试设备的压合行程范围内，无需对现有测试设备做额外改造即可直接上线使用。设计过程中针对不同厚度的PCB板做了压合行程余量预留，导柱上配套的等高套筒可根据板厚调整压合下限，避免压合力过大损坏板卡上的贴片元件；下层基座的探针安装孔采用阶梯孔设计，尾部预留焊线空间，方便后期更换不同规格的测试探针，维护时仅需拆卸对应层的紧固螺丝即可完成探针更换，无需整体拆解夹具，大幅减少产线停机维护时间。

　　夹具备件的安装位全部采用标准件规格，支撑柱、紧固螺丝均选用市面通用的不锈钢标准件，长期使用出现磨损时可快速采购替换，无需单独加工定制配件。在实际产线应用中，这类夹具可搭配自动测试程序实现PCB板的一键全功能检测，操作人员仅需将待检PCB放入中间层仿形槽，启动设备后压合盖板自动下行，探针接触测试点后系统自动完成通断、功能、性能参数检测，单块板卡测试时间可压缩至数秒，相比人工测试效率提升数倍，同时完全避免人工操作带来的主观误差，适配中小批量多品种PCB板的测试需求，更换不同的中间仿形层与探针基座即可快速切换测试产品型号，无需重新制作整套夹具，有效降低多品种生产的工装投入成本。夹具所有金属部件均做了防静电表面处理，避免静电击穿PCB板上的精密芯片，非金属部件选用耐磨、绝缘的工装常用基材，长期反复压合使用不会出现形变、磨损掉屑的问题，可满足产线连续高频次的使用需求。
