电子机械产品测试用铝型材架体结构

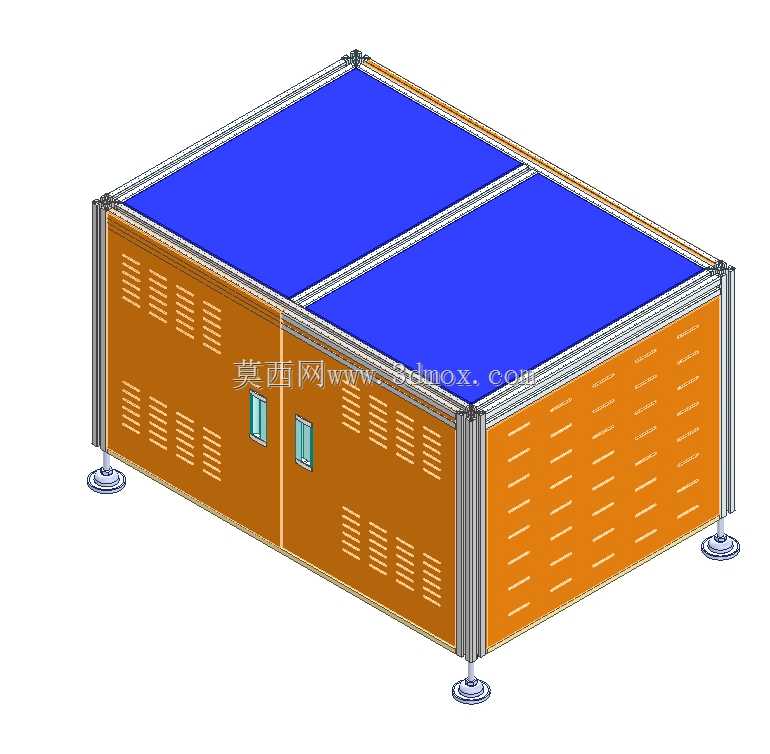

　　这款架体主要面向电子、小型机械产品的产线测试环节搭建，在消费电子组装线、小型机电部件出厂检测工位中，这类架体是承载测试工装、排布检测线路、预留操作空间的核心基础载体，区别于通用焊接机架，它的设计完全围绕测试工位的灵活调整需求展开，不需要额外焊接加工就能完成局部结构改动，适配多品类小批量产品的测试线快速换型需求。从结构设计逻辑来看，整体框架采用工业铝型材拼接搭建，型材槽口可直接嵌入T型螺栓完成各部件连接，底部配置可调脚杯，可适应车间地面不平整的安装场景，单脚调节行程覆盖常规车间地面15mm以内的高度差，安装时不需要额外做地面找平处理，架体调平后整体水平度可控制在0.5mm/m以内，满足测试工位对台面平整度的基础要求。

　　架体顶部采用两块分体式蓝色台面板拼接设计，台面板下方预留了充足的走线空间，测试用的电源线路、信号传输线缆可直接从型材槽内排布到对应测试点位，不需要额外在台面上开孔走明线，既避免了线缆杂乱带来的安全隐患，也方便后续测试点位调整时重新布线。侧面的钣金护板采用分段式安装，每块护板上都加工有阵列式通风散热孔，对应架体内部放置测试电源、信号采集模块的区域，设备运行时产生的热量可通过散热孔自然排出，不需要额外加装强制排风结构就能满足常规测试设备的散热需求；护板上预留的小型观察窗可直接观察内部设备的运行指示灯状态，日常巡检不需要拆开护板就能确认设备是否正常运行，降低日常维护的操作成本。

　　从安装边界来看，这款架体的整体长宽尺寸适配标准车间单人操作工位的占地要求，深度方向预留了操作人员站立操作的舒适空间，台面板高度符合人体工程学操作高度，操作人员站立作业时手臂自然下垂即可触及台面上的测试工装，长时间作业不容易产生疲劳。架体的模块化设计思路贯穿整个结构，所有连接部件均采用标准件，当测试产品换型需要调整架体高度、增减局部安装位时，只需要松开对应位置的型材连接件，更换对应长度的型材或者加装安装板即可完成改造，不需要整体报废重做，相比传统焊接机架，改造成本可降低60%以上，改造周期也能从数天缩短到数小时，非常适配当前多品种小批量的生产测试需求。

　　在实际使用场景中，这类架体可直接搭配对应的测试工装板使用，台面上可根据测试需求安装产品定位夹具、测试探针模组、扫码设备等部件，架体内部空间可放置工控主机、测试电源、数据采集模块等配套设备，侧面护板可隔绝外部粉尘对内部设备的影响，同时也能避免人员误触内部带电部件，满足车间生产的基本安全要求。架体的铝型材框架本身具备足够的结构强度，常规测试场景下，台面上放置总重量不超过200kg的测试工装与被测产品时，架体整体形变量可控制在0.2mm以内，不会因为台面形变影响测试精度，完全满足电子类产品、小型机械部件的测试工位承载要求。设计过程中也充分考虑了架体的运输与进场安装问题，整体结构可拆解为型材部件、钣金护板、台面板、脚杯几个独立模块，单个部件的重量不超过25kg，两个人即可完成全部搬运与组装工作，不需要借助大型吊装设备，即使是车间内部的工位调整，也可以快速拆解转运后重新组装，不会因为架体整体过大无法通过车间通道、电梯等区域。
