多层抽屉式车间物料存储机架工具

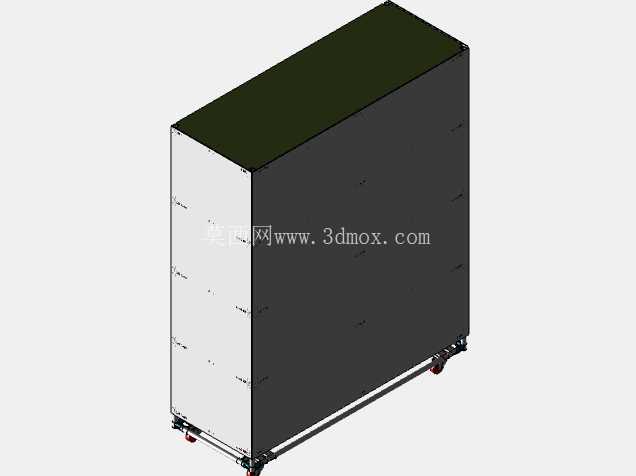

　　这款多层抽屉式存储机架，是面向车间工位物料规整、工装配件分类存放场景开发的实用型工装存储结构，在电子组装车间、小型机加工工位、实验室耗材存放区都有很高的适配性，能解决零散工装、待加工小件、测试治具随意堆放导致的找件耗时、工位杂乱、物料磕碰损伤的实际问题。从结构设计逻辑来看，整体采用框架式围合结构，外部采用透明防护侧板做围挡，既可以直观观察每层物料的存放状态，快速定位需要取用的物件，又能阻挡车间浮尘、加工碎屑落入存放区，避免精密小配件被碎屑污染，同时透明侧板不会遮挡视线，不会额外增加工位的视觉压抑感。

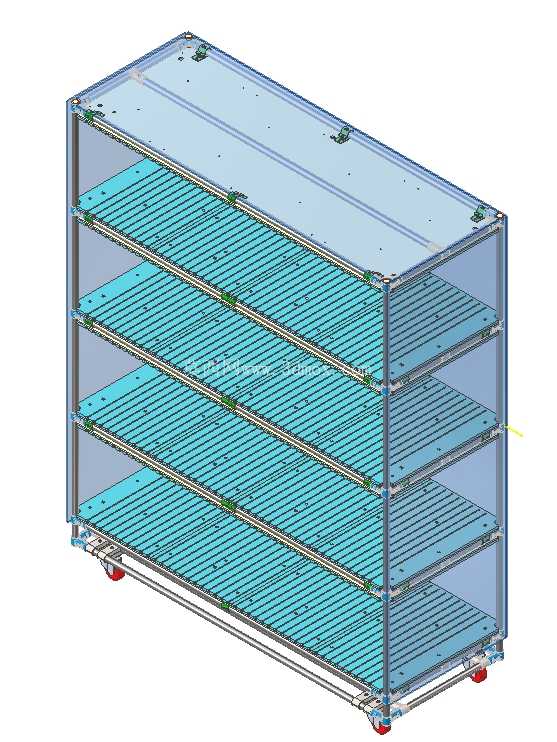

　　主体框架采用轻量化高强度型材做拼接，所有连接节点都做了隐藏式固定处理，外表面没有突出的螺栓头、毛刺锐角，避免操作人员取放物料时被剐蹭划伤，框架底部配置了带刹车的万向脚轮，单脚轮的额定载荷匹配整体满载承重需求，既可以在需要调整工位布局时整体推移，不需要逐件搬运物料，到位后踩下刹车即可完成位置固定，不会在取放物料时发生机架滑移的问题。内部的四层抽拉式置物层板，是整个机架的核心功能结构，层板表面采用格栅式镂空设计，一方面可以减轻层板自身重量，降低推拉操作的力度需求，另一方面落在层板上的碎屑、灰尘可以直接透过格栅缝隙落到机架底部的集尘区，不会在层板表面积攒，日常清理时只需要擦拭底部集尘托盘即可，大幅降低日常维护的工作量。

　　每层层板都配置了双侧线性导轨做滑动支撑，导轨的额定动载荷按照单层层板满载15kg的工况做选型，抽拉过程没有卡顿、偏摆问题，层板拉出后设置了硬限位结构，避免用力过猛导致层板整体滑脱、物料洒落，层板完全拉出时的伸出长度控制在层板总深度的三分之二，既保证操作人员可以够到层板最内侧存放的物料，又不会因为重心过度外倾导致机架失稳翻倒。从安装边界尺寸来看，整体机架的宽度控制在1.2米以内，深度控制在0.8米，整体高度1.5米，这个尺寸刚好适配大多数车间标准工位的侧边预留空间，不会占用过多的操作通道，同时四层置物空间的总有效存放面积达到3.2平方米，相比同占地面积的单层工作台，存储容量提升了3倍以上，空间利用率非常可观。

　　层板的格栅间距做了差异化设计？不，统一采用10mm的格栅间隙，既可以保证直径大于10mm的零件、工装不会从缝隙掉落，又能保证碎屑顺利下落，适配绝大多数小型机加工零件、电子工装、测试配件的存放需求。框架顶部做了平整的封板设计，封板表面预留了标准化的安装孔位，必要时可以在顶部加装标签卡槽、小型工具挂板，或者放置不常取用的盒装配件，进一步拓展机架的存储能力。在实际使用场景中，这类机架可以放置在组装工位侧边，每层分类存放不同工序用到的工装夹具、待组装配件、合格半成品，操作人员不需要起身走到远处的物料架取件，坐在工位上抽拉对应的层板即可拿到需要的物料，能有效减少无效走动时间，提升单工位的作业效率。如果是在质检工位使用，可以分层存放待检件、合格件、不合格件、检测用辅助工具，实现质检流程的物料分区，避免不同状态的产品混放导致的质量问题。设计过程中特意做了受力仿真验证，框架整体在满载工况下的最大形变量控制在0.5mm以内，不会因为长期承重出现框架变形、层板卡滞的问题，所有接触物料的层板表面都做了防静电喷塑处理，在电子组装车间使用时不会产生静电积累损伤电子元器件，适配电子制造车间的防静电工况要求。机架的整体装配没有采用焊接结构，全部采用可拆卸的螺栓拼接，运输过程可以拆成平板包装，大幅降低运输体积和物流成本，用户收到后只需要按照装配流程用常规内六角扳手即可完成组装，不需要专用的焊接、切割工具，后期如果某一层的导轨或者层板出现损坏，也可以单独拆卸更换，不需要整体报废，降低长期使用的维护成本。底部的脚轮安装座做了加强筋设计，避免满载推移时脚轮座受力变形，脚轮采用静音橡胶材质，在车间环氧地坪上推移时不会产生刺耳的噪音，也不会刮伤地坪表面。
