航空管路用低压单向止回阀结构

这款低压止回阀的核心应用场景集中在民用航空器的气源分配管路中，承担座舱供气、机载气动系统支路的单向导通功能，避免压缩空气反向回流干扰上游气源输出稳定性。从实际工况来看，这类阀件的工作压力区间集中在0.1-0.6MPa的低压气源环境，适配经过干燥过滤的压缩空气介质，不会直接接触液压油、燃油等强腐蚀性流体，因此密封结构的设计优先级偏向低流阻、快速响应，而非高压密封冗余。

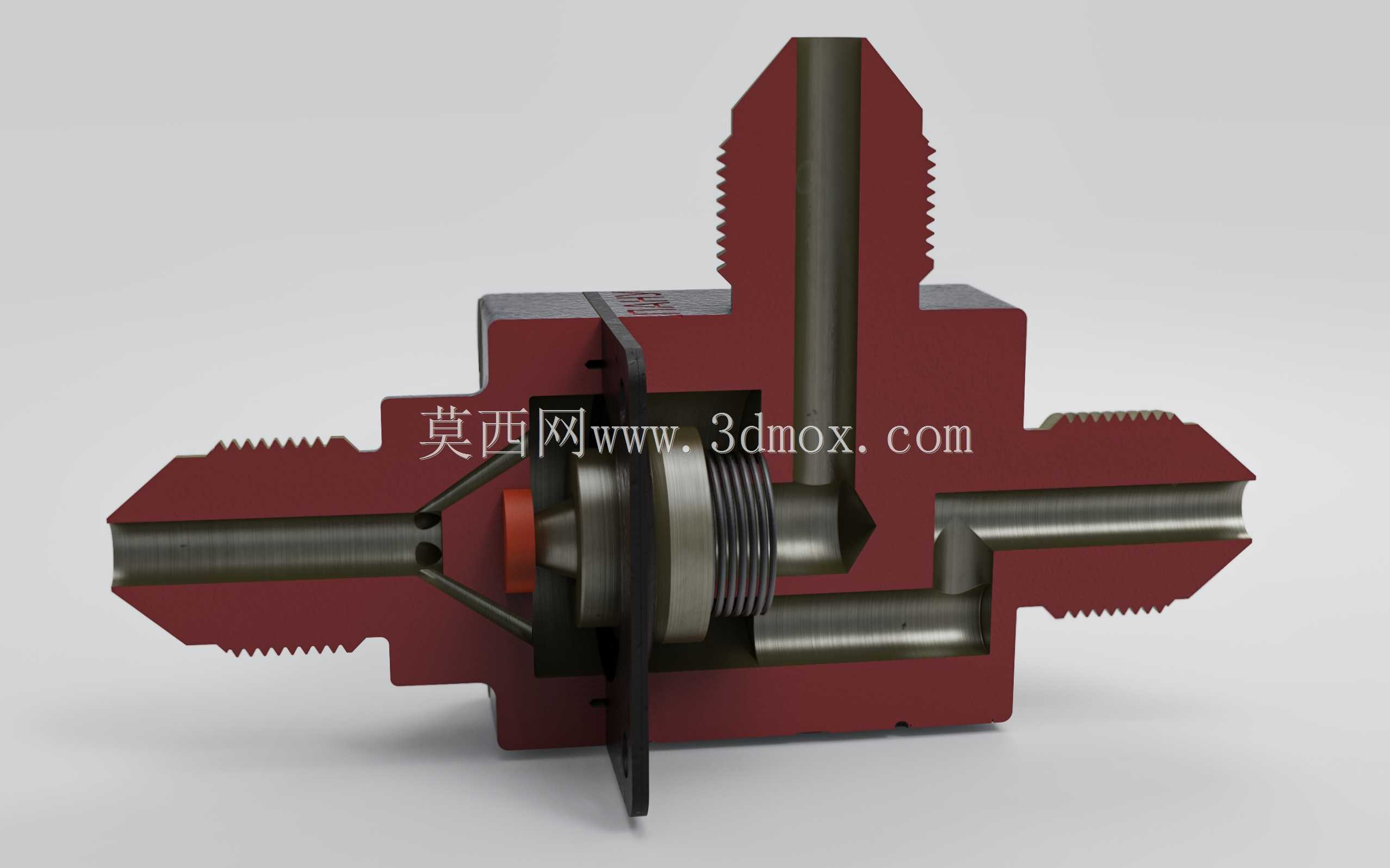

从功能特性上看，该阀采用内置弹簧加载的阀芯结构，正向流动时，管路气压克服弹簧预紧力推动阀芯开启，气流从一端外螺纹接口进入，经过阀腔内部的导流结构从另一端接口输出；当下游管路压力出现波动、甚至高于上游压力时，阀芯在弹簧力与反向气压的共同作用下快速贴合阀座密封面，彻底截断反向流路，避免不同支路的气压串扰，比如当飞机空调组件的供气支路出现压力骤降时，止回阀可以快速关闭，防止座舱内的加压空气反向泄漏，维持座舱压力稳定。

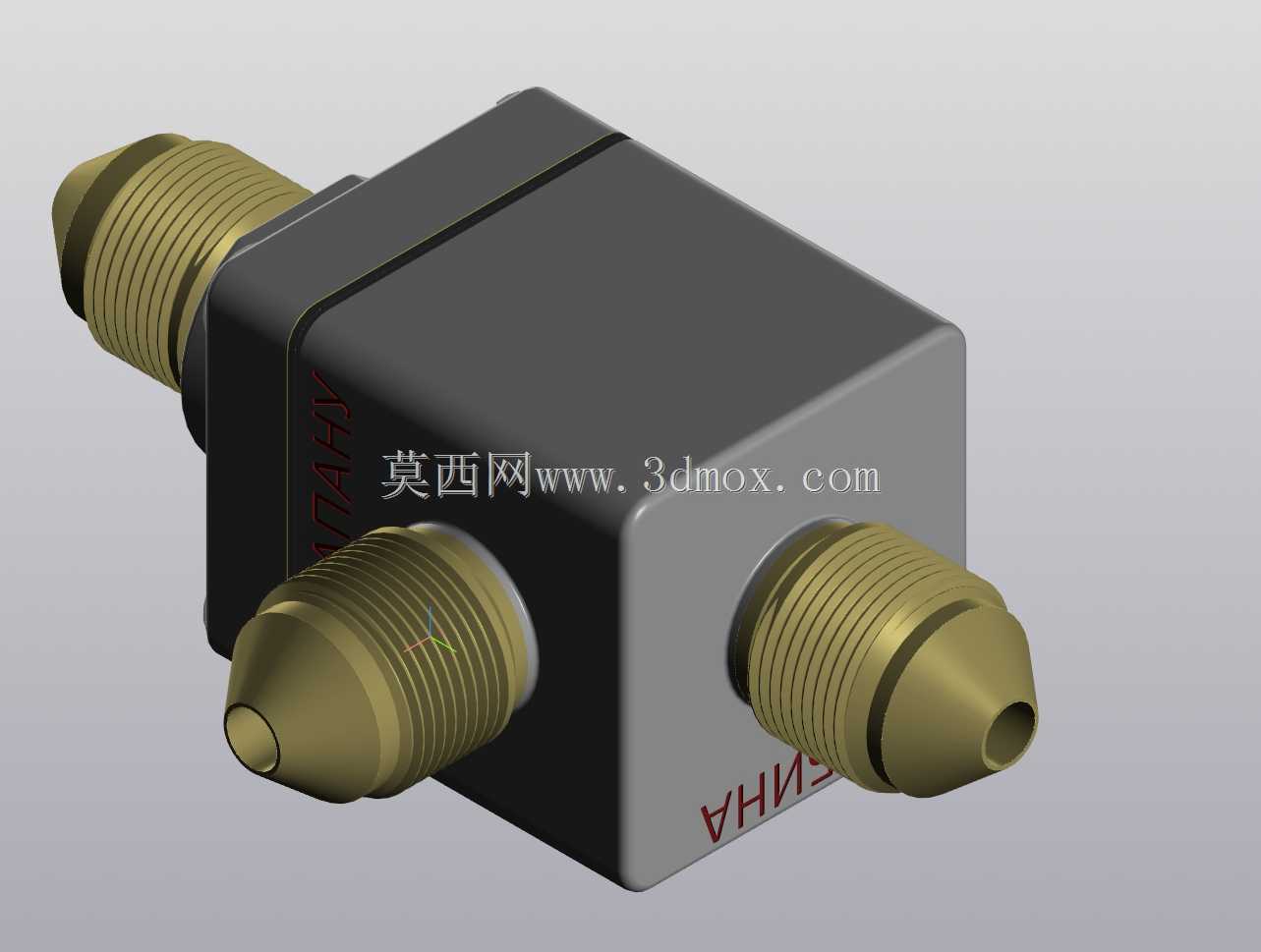

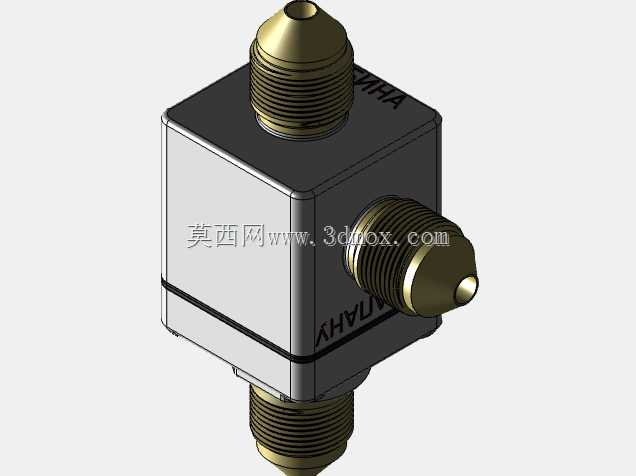

设计思路上，整体采用方块式集成阀块结构，相比传统的管式直通单向阀，方块结构的安装固定更便捷，阀块侧面预留的安装定位孔可以直接通过支架固定在机身内部的管路敷设路径上，不需要额外设计复杂的管夹固定结构。两端的外螺纹接口采用航空管路标准的扩口式连接结构，适配同规格的航空管路扩口接头，连接时不需要额外缠绕密封带，依靠接头扩口面与阀端接口的锥面挤压实现金属硬密封，能够耐受机载环境下的温度交变与振动载荷，避免长期使用后出现密封失效。阀块本体采用硬质铝合金加工成型，表面做阳极氧化处理，在保证结构强度的前提下尽可能降低阀件自重，符合机载设备的轻量化设计要求，整体重量控制在同通径钢制阀件的三分之一左右，不会给机载管路带来额外的重量负担。

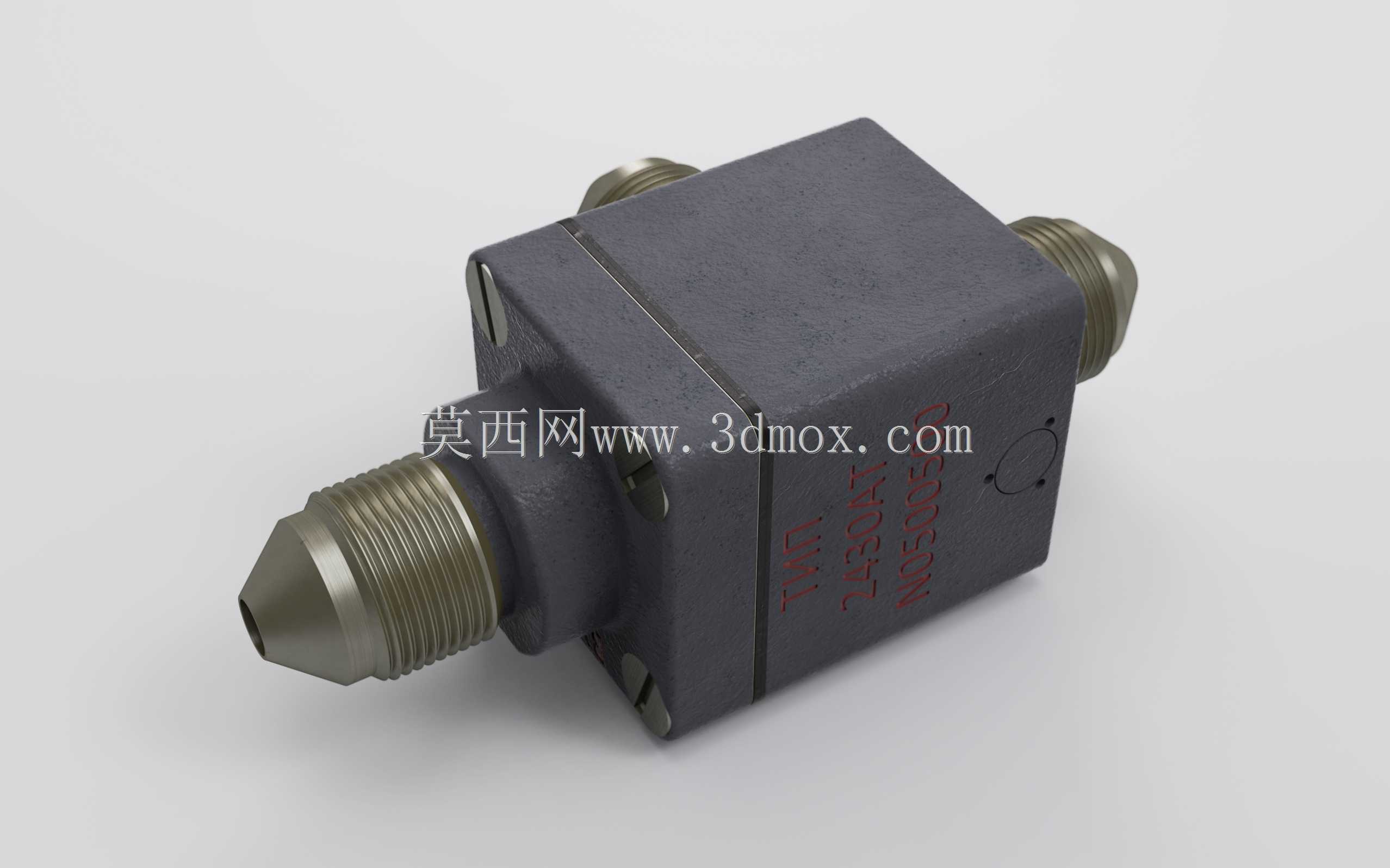

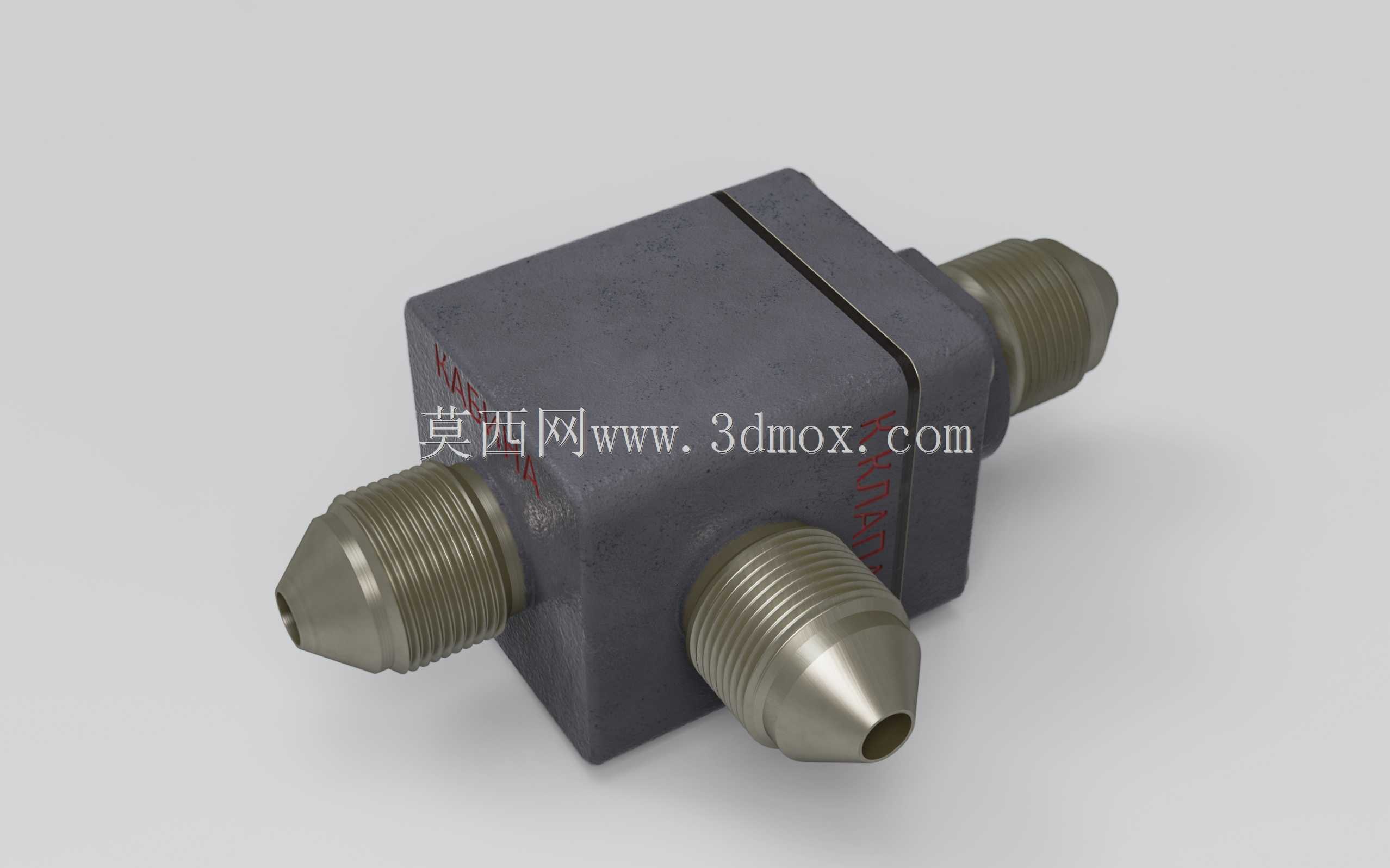

外形尺寸与安装边界方面，该阀整体为近似立方体结构，主体边长不超过60mm，两端接头向外延伸后总长度控制在110mm左右，安装时需要预留的操作空间为沿管路轴向150mm、径向80mm的矩形区域，方便安装时使用扳手拧紧两端的管路接头。阀块表面的刻印标识清晰标注了介质流动方向，安装时可以直接通过标识判断进出口方向，避免装反导致功能失效。内部阀芯的运动行程控制在3mm以内，开启响应时间不超过0.2s，能够快速应对管路内的压力波动，不会因为响应滞后出现短时的反向窜气。阀腔内部的流道做了圆弧过渡处理，没有直角突变结构，尽可能降低气流通过时的压力损失，实测在额定流量下的压降不超过0.02MPa，不会对上游气源的输出效率造成明显影响。

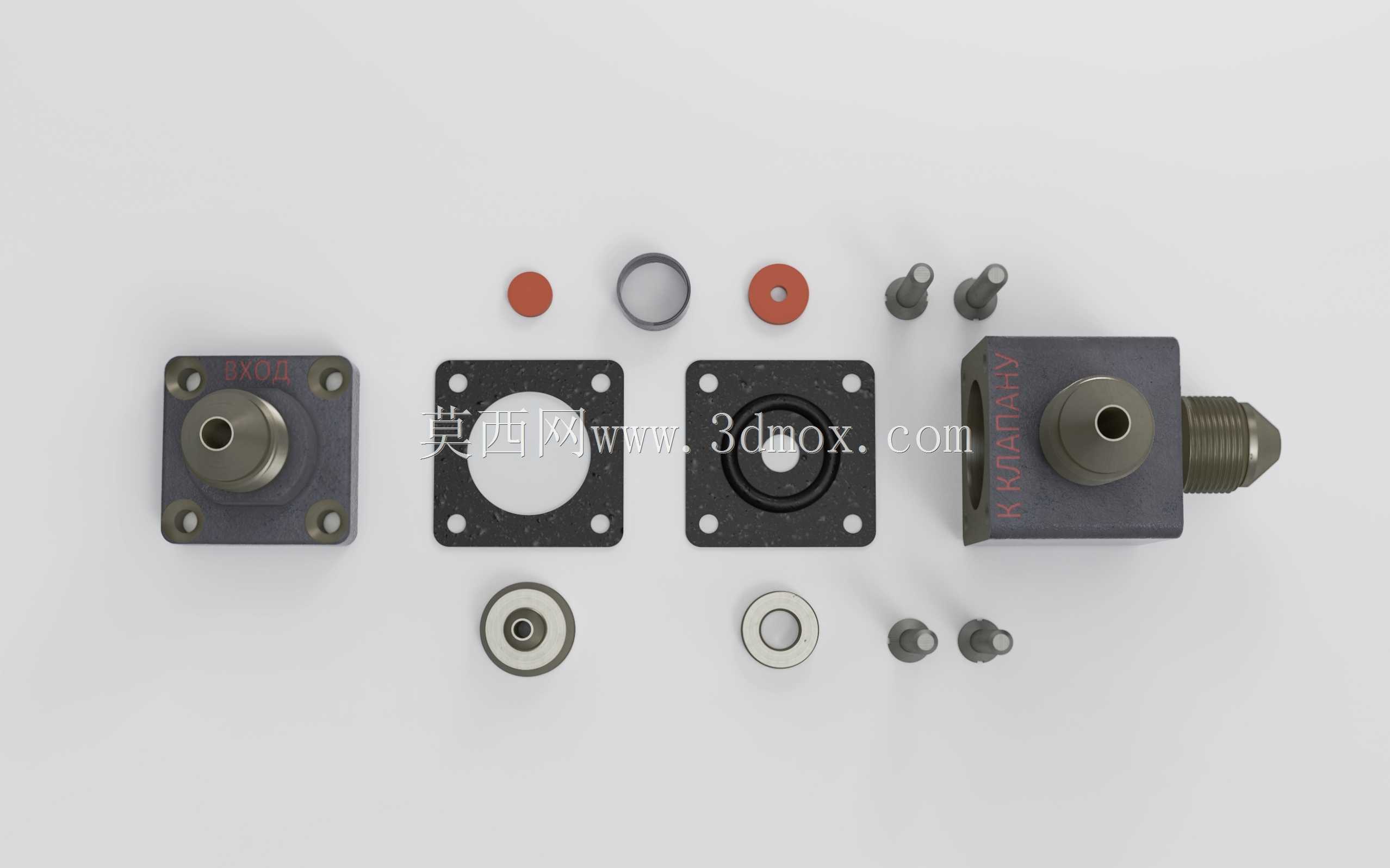

从结构细节来看，阀块采用上下分体式装配结构，结合面采用平面密封加定位销定位的方式，既保证了装配时的同轴度要求，也避免了长期振动下结合面出现泄漏。内置弹簧采用不锈钢材质，刚度经过精准匹配，既保证正向开启压力稳定在0.03MPa左右，不会因为弹簧刚度过大导致正常供气时压降过高，也不会因为刚度过小导致反向密封压力不足，在0.1MPa的反向压力下即可实现完全密封，无泄漏。阀芯密封面采用非金属软密封材料镶嵌在金属阀芯基体上，相比纯金属密封，软密封结构对加工精度的容错率更高，同时在低压工况下的密封性能更可靠，不会因为阀座加工的微小瑕疵出现内漏。这类阀件除了航空气源系统外，也可以适配其他低压压缩空气的工业管路场景，比如小型气动设备的支路保护、实验室气路的单向隔离等场景，只要接口规格、压力参数匹配即可直接替换使用，不需要对结构做额外修改。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，比如阀芯与阀腔的配合间隙控制在0.02-0.04mm之间，既保证阀芯运动顺畅无卡滞，也不会因为间隙过大导致密封偏斜；两端接口的螺纹精度、锥面角度公差都严格对应航空管路的标准要求，加工后可以直接与标准接头适配，不需要二次修配。
