飞机空气动力学测试用文丘里管结构

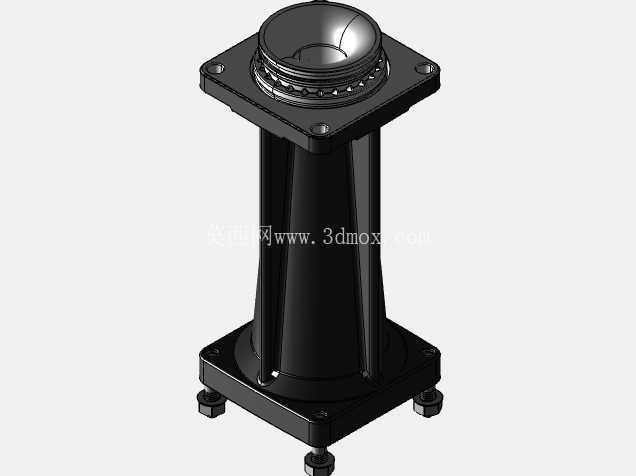

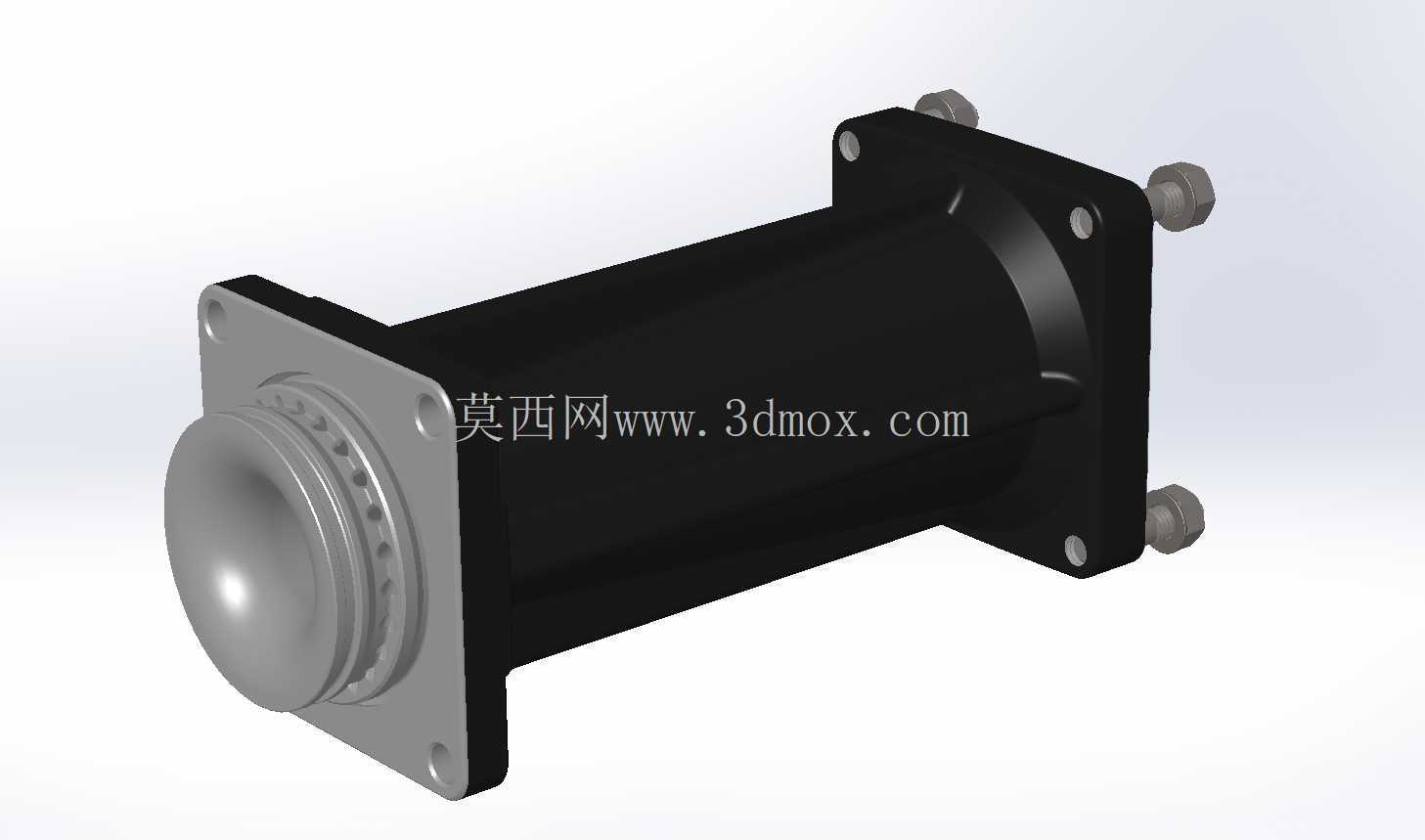

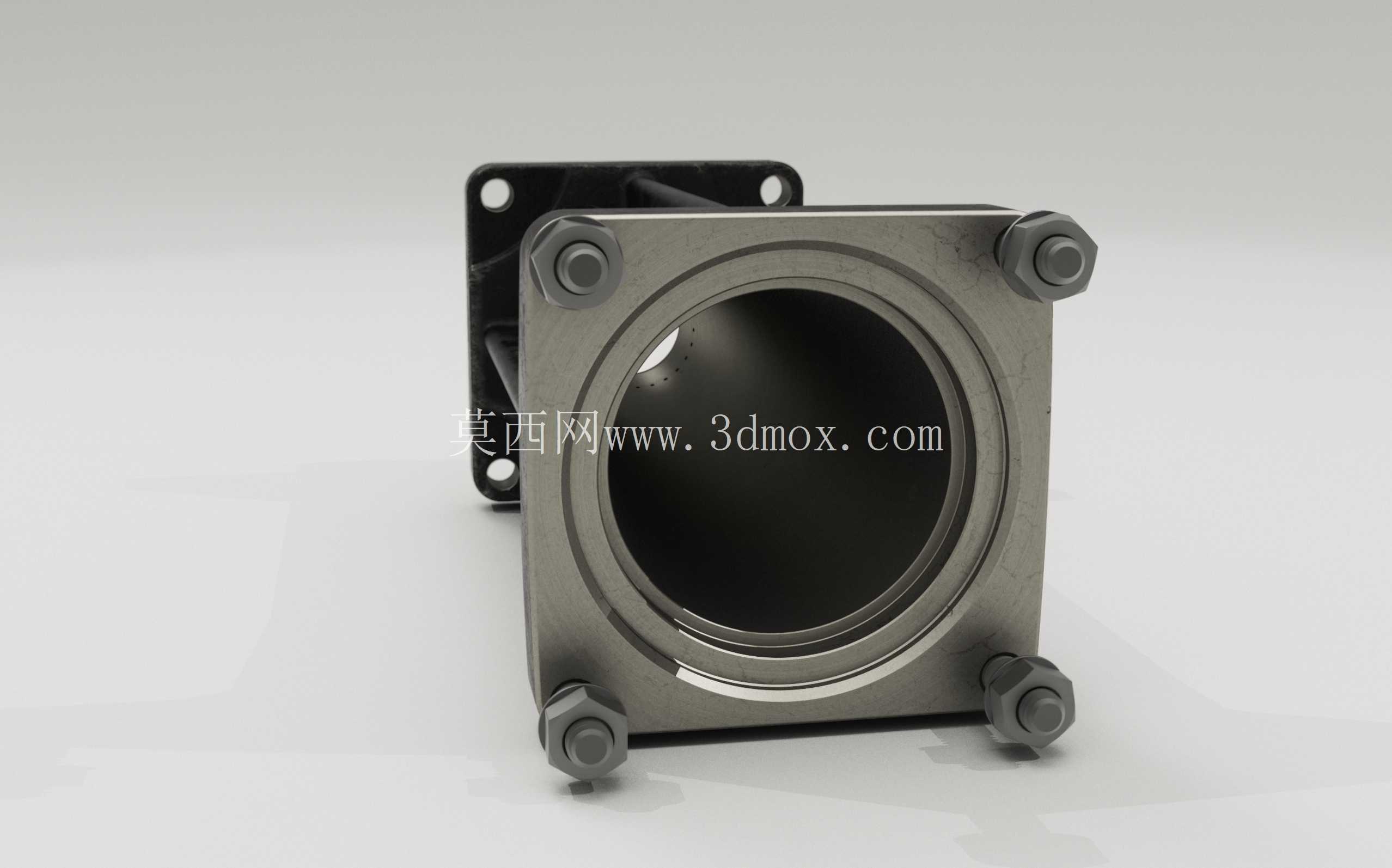

　　在航空地面试验环节，机身蒙皮周边的附面层气流参数采集是飞行性能摸底的核心步骤之一，这款文丘里管正是配套该类测试场景的专用气流感应部件，区别于工业管路中用于流量计量的常规文丘里结构，它的收缩段、喉道与扩散段的型线完全针对低速到跨速域的空气流场特性做了适配，避免常规节流件在高速气流下出现的附面层分离、压力信号失真问题。从安装边界来看，部件一端采用方形法兰安装结构，法兰四个角预留了通孔安装位，可直接通过螺栓固定在测试段的安装基座上，法兰与管身衔接处做了加厚的过渡圆角，能降低安装应力集中，同时保证安装面与管身轴线的垂直度公差控制在合理范围，避免安装偏斜带来的气流入射角偏差，影响测试数据准确性。

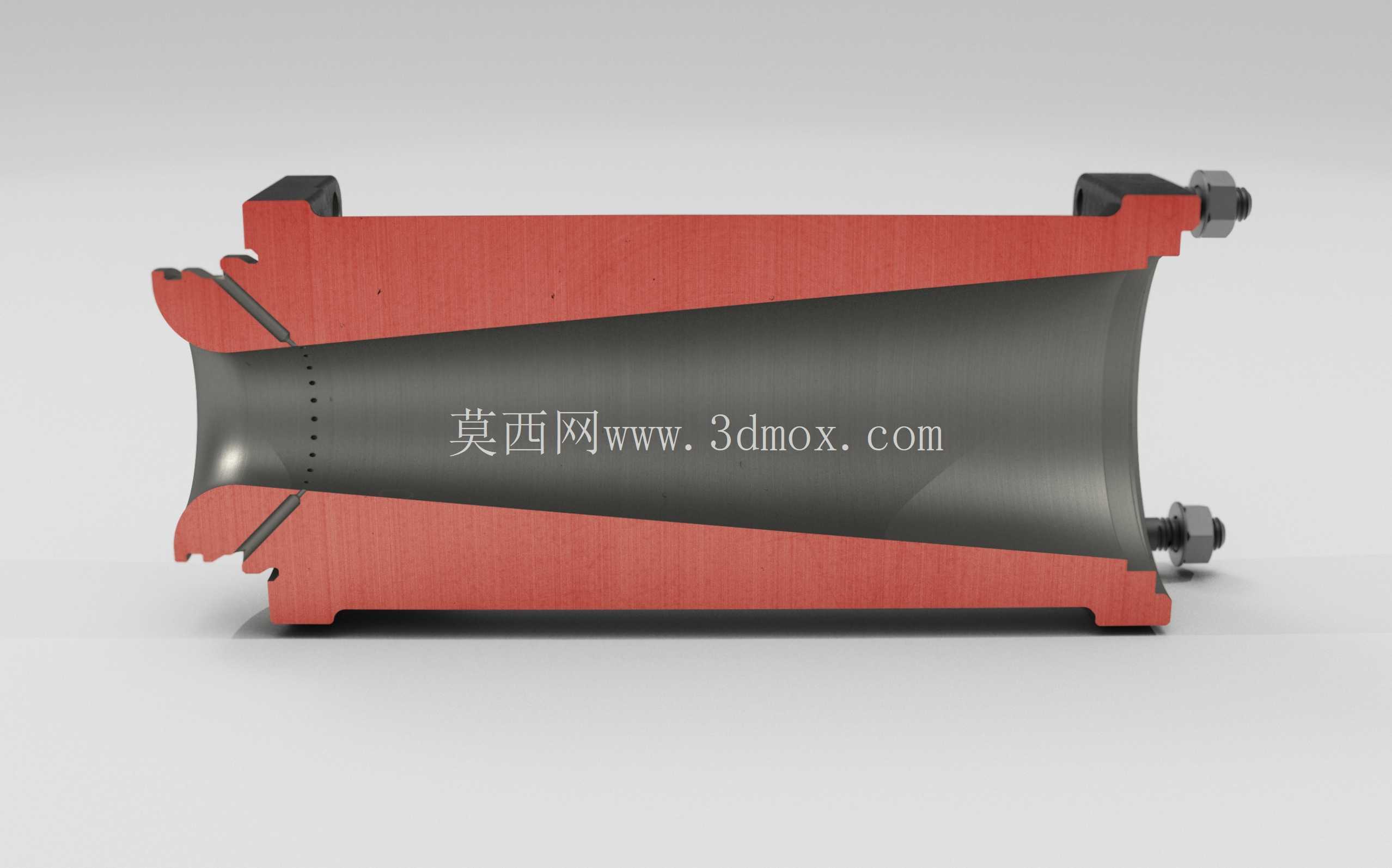

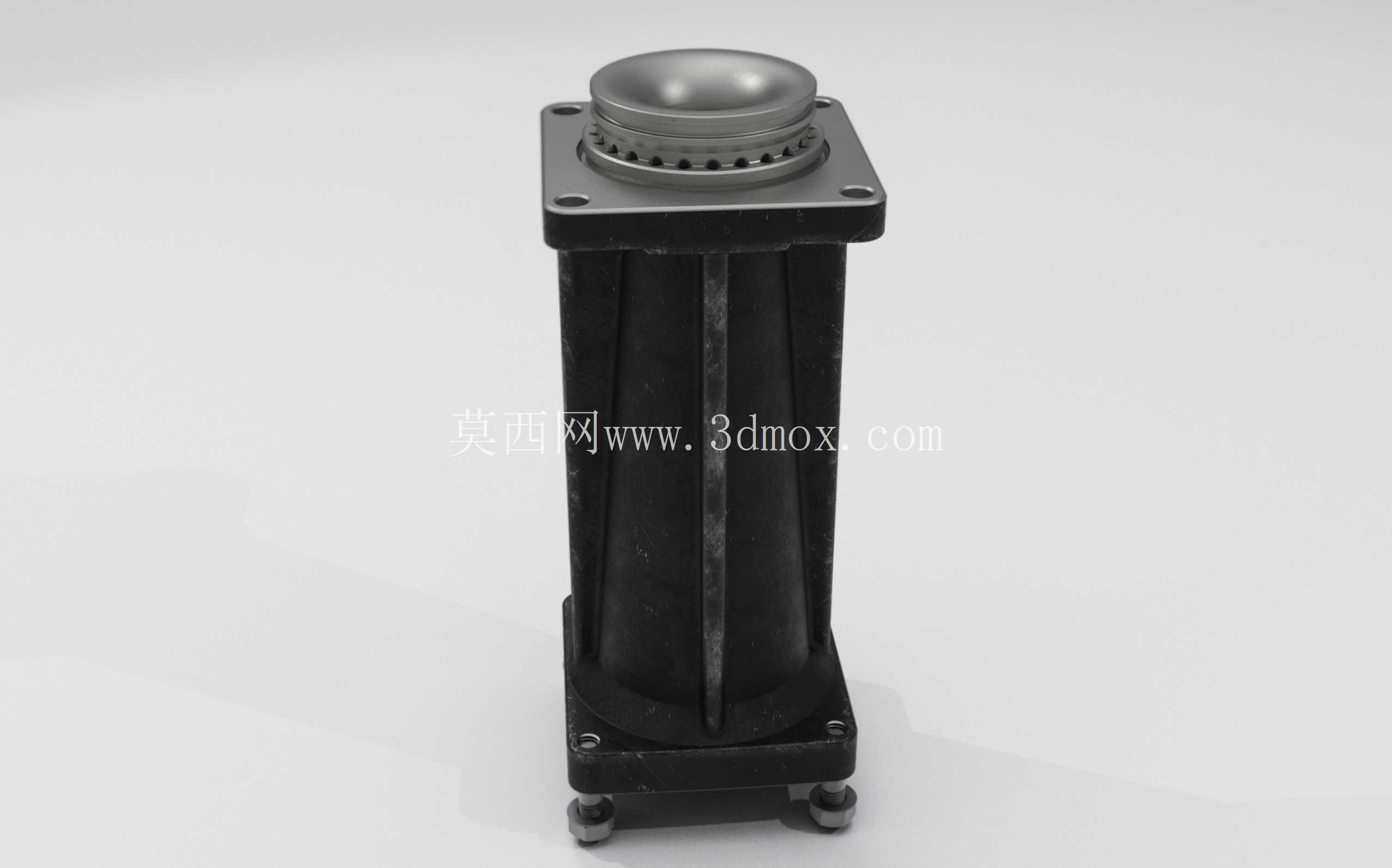

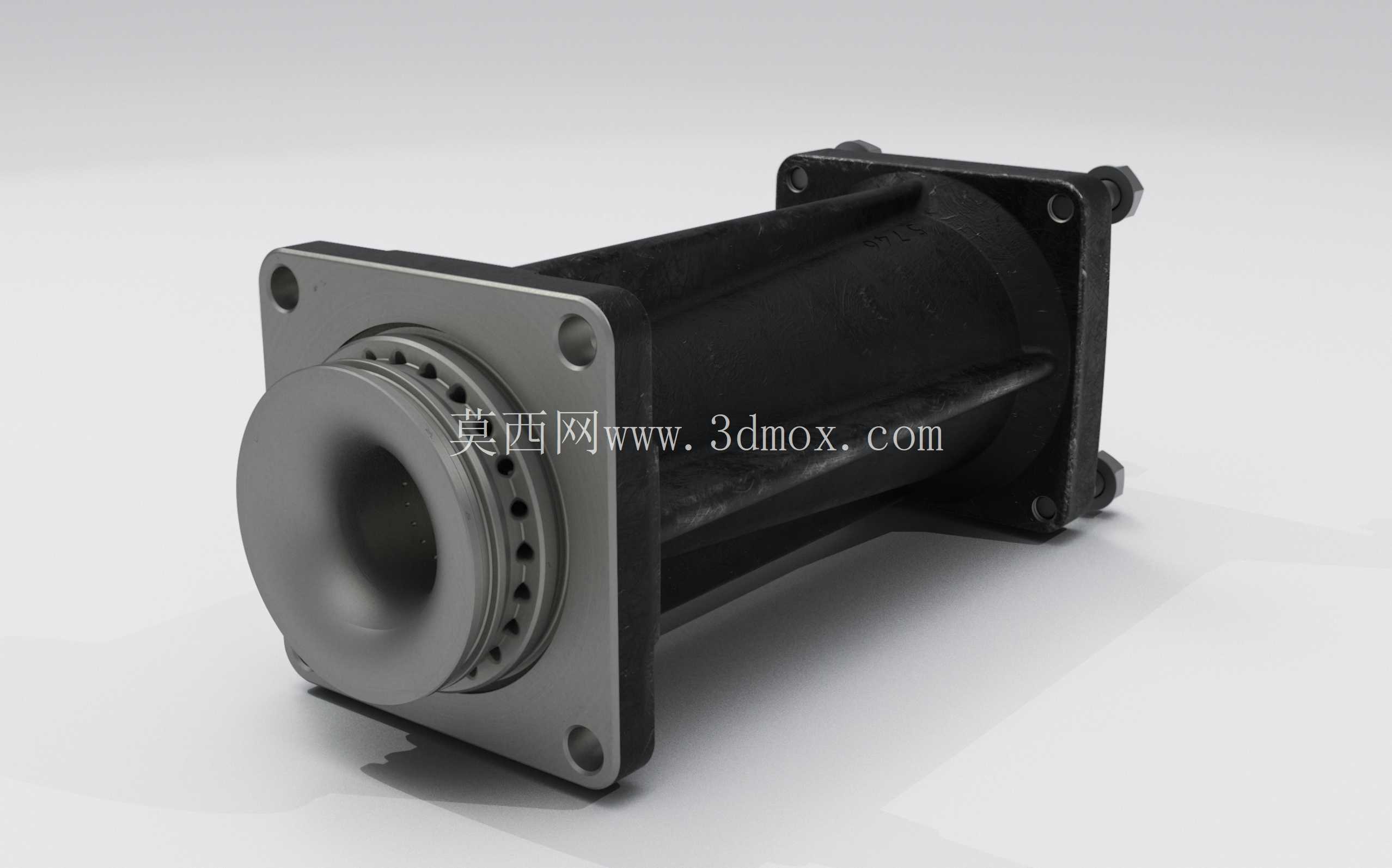

　　管身主体采用等径直段衔接收缩段与法兰端，直段外壁设置了周向的加强筋结构，在高速气流持续冲刷、管内外存在压差的工况下，可有效降低薄壁结构的振动幅值，避免结构共振带来的测量噪声，同时控制整体重量，符合航空测试设备对附加载荷的严格要求。进气端的收缩段采用了双圆弧过渡型线，相比单锥面收缩结构，它能让气流在进入喉道前更平缓地加速，减少喉道处的湍流度，喉道位置沿周向均匀布置了多组取压孔，这些取压孔的孔径、孔口倒角都经过了匹配设计，既可以准确采集喉道处的静压参数，又不会因为孔边毛刺干扰局部流场，取压孔在管身内部通过环形集气腔连通，最终将稳定的压力信号引出到测试采集设备。

　　在实际测试作业中，这款文丘里管会被安装在飞机表面模拟测试台的对应测点位置，当试验段气流吹过部件时，通过采集进气端总压与喉道处静压的差值，结合标定的流量系数，就能换算出测点位置的气流流速、静压等核心参数，为飞机表面气动布局优化、附面层控制装置的性能验证提供可靠的数据支撑。设计过程中需要重点平衡几个核心矛盾：首先是收缩段型线的流场品质与结构加工难度的平衡，过于复杂的型线虽然能获得更优的流场品质，但会提升加工成本与周期，最终选用的双圆弧型线在保证流场湍流度满足测试要求的前提下，可通过常规数控车削工艺完成加工，不需要特殊的成型工装；其次是取压孔的布局，周向均匀布置的方式可以抵消气流微小偏角带来的测量误差，即使气流存在小角度的入射偏差，环形集气腔输出的平均压力依然能保持较高的测量精度；最后是安装法兰的密封设计，法兰端面预留了密封槽安装位，安装时搭配适配的密封垫片，可避免安装缝隙处出现漏气，干扰管内的流场状态。

　　从外形尺寸的匹配性来看，管身的整体长度经过了优化，既保证扩散段有足够的长度让气流在喉道加速后平缓减速，降低流动阻力，又不会因为长度过大导致安装后突出测试面过多，干扰周边的原始流场，法兰的安装孔距与通用航空测试台架的安装接口完全兼容，不需要额外制作转接板就可以直接换装，提升了试验准备阶段的效率。在结构强度校核环节，需要考虑试验段最大风速下的气动载荷，以及持续振动环境下的结构疲劳寿命，管身与法兰的连接位置采用了一体化加工的结构形式，相比焊接结构，它的整体强度更高，不存在焊接缺陷带来的疲劳失效风险，同时能更好地保证各段的同轴度公差，让气流在管内的流动状态更接近设计仿真的理想状态。
