汽车座椅靠背网压合装配工装

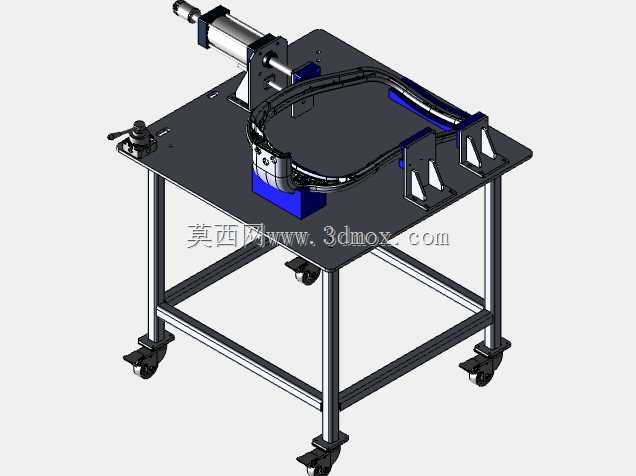

这套工装主要面向汽车座椅零部件装配环节，针对靠背网与座椅骨架的贴合压装工序设计，解决人工装配时网布定位偏移、压合力度不均导致的装配不良问题，在座椅总成装配线的前端工序中，可独立作为工位作业台使用，也可对接上下游输送线实现半自动化流转。工装主体采用方管焊接框架作为承载基础，底部配置四个带刹车的万向脚轮，方便产线布局调整时快速移位，脚轮刹车踩下后可完全固定工位位置，避免作业过程中工装移位影响装配精度。台面采用加厚钢板加工而成，平面度控制在0.1mm/㎡范围内，保证所有安装部件的基准面统一，不会因台面变形导致定位偏差。

定位机构采用仿形块设计，完全贴合靠背网的弧形轮廓，仿形块表面做包胶处理，避免压装过程中刮伤网布表面的包覆层，两侧的侧向定位挡块带快速锁紧结构，工件放置后可手动扳动锁紧手柄实现快速固定，无需额外拧动螺栓，单工位上下料时间可控制在10秒以内，大幅提升作业效率。压合执行端采用标准气缸作为动力源，气缸输出端连接与靠背网轮廓匹配的压头，压头同样做软质包覆，压合行程通过气缸自带的磁环开关进行位置检测，当压头行进到设定位置时自动保压2秒后回程，保证网布与骨架的粘接面完全贴合，不会出现局部虚粘的问题。

设计过程中优先考虑了人机工程学因素，台面高度设置为850mm，适配多数作业人员站立操作的舒适高度，气缸操作按钮设置在台面侧方的安全位置，采用双手启动按钮设计，避免作业过程中误操作导致的压手风险，所有气动管路全部内置在框架内部，不会出现管线外露剐蹭的问题，同时方便后期维护时快速排查管路故障。工装的安装边界控制在1200mm*1000mm*1300mm范围内，不需要额外的地基固定，直接放置在平整的车间地面即可投入使用，气源接口采用标准快插接头，对接车间常规0.5-0.7MPa压缩空气气源即可正常工作，不需要额外配置增压设备。

整套工装的定位部件全部采用可拆卸式设计，当后续生产不同型号的座椅靠背网时，只需要更换对应的仿形定位块和压头，不需要重新制作整套工装框架，可大幅降低后续的产线改造成本，适配同平台下3-5款不同配置的座椅靠背网装配需求。框架下部预留了工具存放层板，可放置作业所需的配件、检测工具等物品，不需要额外配置工具柜，节省工位周边的空间占用。压合力度可通过气源处理三联件的调压阀进行无级调节，针对不同粘接强度要求的产品，可灵活调整输出压力，避免压力过大导致骨架变形，或是压力不足导致粘接不牢的问题。
