汽车座椅背衬垫组装定位工装夹具

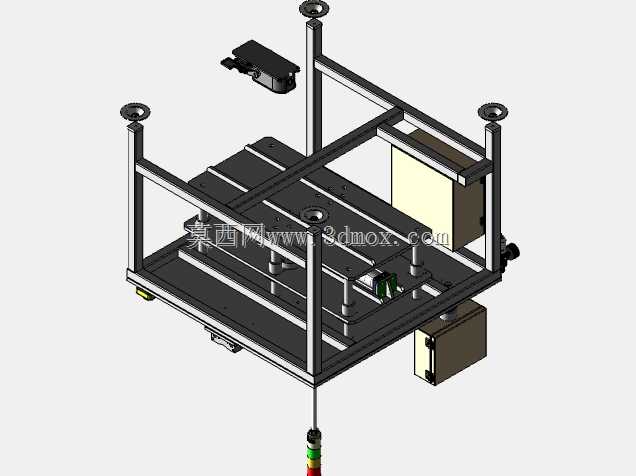

　　这套工装主要面向汽车座椅零部件装配工位，针对背衬垫与座椅基座的插接组装工序设计，解决人工装配时对位偏差、压装力度不均导致的衬垫褶皱、卡扣漏装或装配不到位问题，适配乘用车座椅生产线的单工位人工作业配合半自动化压装的生产节奏。整套设备以方管焊接机架作为承载主体，台面采用加厚钢板加工，底部配置可调脚杯，可适应车间地面不平整的安装场景，调整后台面水平度误差可控制在0.2mm/m以内，机架下部预留脚踏开关安装空间，操作人员可通过双脚触发压装动作，双手全程用于工件对位与取放，提升作业安全性与操作效率。

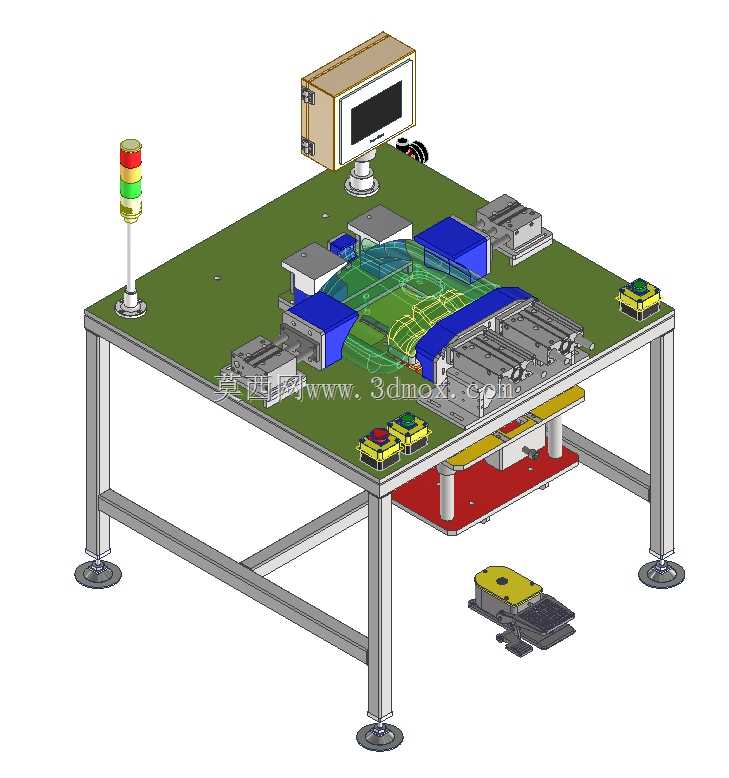

　　台面上的定位模块按照背衬垫的3D数模轮廓做仿形设计，蓝色的定位挡块对应衬垫的边缘轮廓限位，可快速将待装衬垫放置到指定位置，无需反复调整对位；多组气动滑台呈对称分布在衬垫轮廓周边，每个滑台的压头根据对应位置的卡扣装配点定制，当工件放置到位后，触发启动信号，滑台按照预设的动作顺序依次推进，将衬垫上的塑料卡扣精准压入座椅基座的对应卡槽内，避免人工敲击导致的卡扣断裂或基座变形。台面左上角设置三色警示灯，可实时显示设备运行状态：绿色为待机待料状态，黄色为压装动作进行中，红色为异常报警状态，出现压装到位检测异常、气压不足等情况时会同步触发声音提示，提醒操作人员及时排查问题。

　　台面右上角配置触控显示屏，可用于设置不同型号背衬垫的压装参数、调整滑台推进行程与保压时间，切换生产型号时只需调用对应参数程序，无需重新调整机械挡块位置，缩短换型调试时间。台面上还设置了双手启动按钮与急停按钮，符合设备安全操作规范，避免误触发导致的安全事故；脚踏开关采用防滑设计，放置在机架前部的地面位置，操作人员坐姿作业时可轻松触碰，降低长时间作业的疲劳感。整套工装的设计思路围绕装配精度与操作便捷性展开，所有与工件接触的定位块、压头均采用非金属材料做表面处理，避免压装过程中刮伤衬垫的面料层，保证成品外观质量；气动回路设置了调压阀与压力检测开关，可根据不同卡扣的压装力度需求调整供气压力，当气压低于设定值时设备无法启动压装动作，避免因压力不足导致的装配不到位问题。

　　设备的安装边界充分考虑车间工位的布局需求，整体占地面积控制在1.2m*1.5m以内，台面高度设置为850mm，适配大多数操作人员坐姿作业的舒适高度，机架侧面预留气源接口与电源接口，接入车间常规0.5-0.7MPa压缩气源与220V交流电源即可投入使用，无需额外配置其他辅助设备。在实际生产场景中，这套工装可将单工位背衬垫组装的作业时间从人工装配的45秒缩短至18秒以内，装配良率从人工操作的92%提升至99.5%以上，同时降低操作人员的劳动强度，减少因反复对位、敲击带来的职业损伤。设计过程中对所有运动部件都做了安全防护设计，滑台运动区域设置了透明防护挡板，避免操作人员手部误入压装区域，同时不影响观察工件装配状态；所有气管、线缆均沿机架型材内部或台面下方布线，台面无裸露管线，避免管线剐蹭工件或影响操作人员取放件。
