铸造件去毛边台式气动压合切割工装

这套台式去毛刺切割工装，主要面向中小型铸造件的后处理工序设计，适配小型阀块、压铸件、精密注塑件的飞边、合模线残留、浇口余料去除作业，在3C电子零部件、汽车小五金、液压阀件加工车间的精整工位应用十分普遍，能替代传统人工手持锉刀、角磨机的打磨方式，避免人工操作时切削力度不均导致的工件边角崩缺、尺寸超差问题，同时降低打磨粉尘对操作人员的职业健康影响。

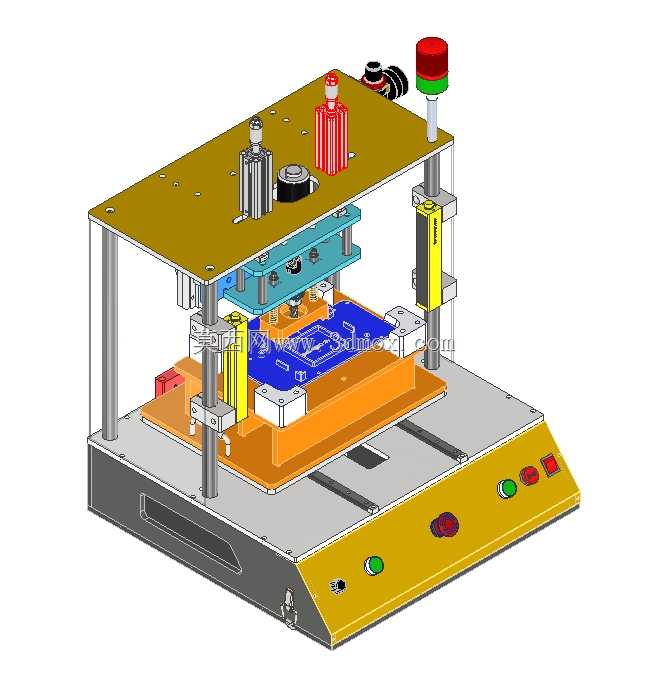

从结构布局来看，设备采用台式双层机架设计，底部为钢板焊接的箱式基座，基座正面做斜切式操作面板布局，预留双手启动按钮、急停按钮、电源指示灯与运行状态三色灯的安装位，操作时操作人员需双手同时触发启动按钮才会启动下压动作，从硬件逻辑上避免单按钮误启动导致的压手风险，符合机械安全设计的基本要求。基座台面铺设硬质阳极氧化铝合金板，预留T型槽用于快速更换不同产品的定位夹具，无需重新打孔攻丝就能适配多品种小批量的生产需求，换型时间可控制在15分钟以内。

设备的核心执行单元采用四柱导向的下压结构，四根镀铬光轴搭配直线轴承做垂直导向，避免下压过程中出现偏载、卡滞问题，下压动力来源可根据车间气源条件选配标准气缸或者伺服电缸，常规配置下选用63缸径的标准气缸即可提供足够的下压力，适配厚度10mm以内的塑料、铝合金材质飞边切割。上模座预留刀具安装位，可根据工件轮廓定制仿形切割刀或者铣削动力头，下模座做仿形定位型腔，工件放入后能自动找正位置，下压过程中刀具沿工件轮廓走刀，一次性去除所有分型面位置的毛刺飞边，单次作业循环时间可控制在8秒以内，相比人工打磨效率提升4倍以上。

设备两侧安装有安全光栅，当操作人员手部伸入上下模之间的作业区域时，设备会立即停止下压动作并触发报警，配合顶部的三色状态灯，现场管理人员可远距离判断设备运行状态：绿色为待机待料、黄色为作业运行中、红色为故障或者安全触发状态。设备的气动控制元件全部集成安装在上层顶板的上方，预留气源处理三联件的安装位置，可对进入气缸的压缩空气做过滤、调压、油雾润滑处理，延长气动元件的使用寿命，控制回路采用常规的气动逻辑阀搭配继电器控制，无需复杂的PLC程序，后期维护时普通机修人员即可完成故障排查与元件更换，降低设备的全生命周期使用成本。

从安装边界来看，设备整体占地面积约为0.4平方米，台面高度按照人体工程学设计为850mm，适配站立式操作需求，不需要额外做地基固定，放置在水平的车间地面上，接通气源与220V交流电源即可投入使用，不需要复杂的安装调试流程。设备的上模行程可通过调节气缸端部的限位螺母做0-50mm范围的调整，可适配不同高度的工件加工需求，下模夹具采用快拆式螺丝固定，更换产品时仅需更换对应的下模与上模刀具即可，不需要重新调整设备的导向精度与平行度。

在实际生产应用中，这类工装常布置在铸造车间的精整工段或者注塑车间的成型后处理工位，针对批量较大的单一产品，可搭配自动上下料机械手实现无人化作业，针对多品种小批量的生产场景，仅需更换夹具即可快速切换生产产品，柔性化程度较高。设备的所有结构件均采用标准件搭配定制机加工件的设计思路，直线轴承、导柱、气缸、按钮等元件全部选用市面通用标准型号，后期备件采购十分便捷，不会出现因为专用备件停产导致设备无法使用的问题。切割作业过程中产生的碎屑可通过台面预留的排屑槽落入下方的集屑抽屉，不需要额外加装复杂的排屑机构，定期清理集屑抽屉即可维持设备的整洁运行状态。
