双组剪叉结构高承载液压升降作业台

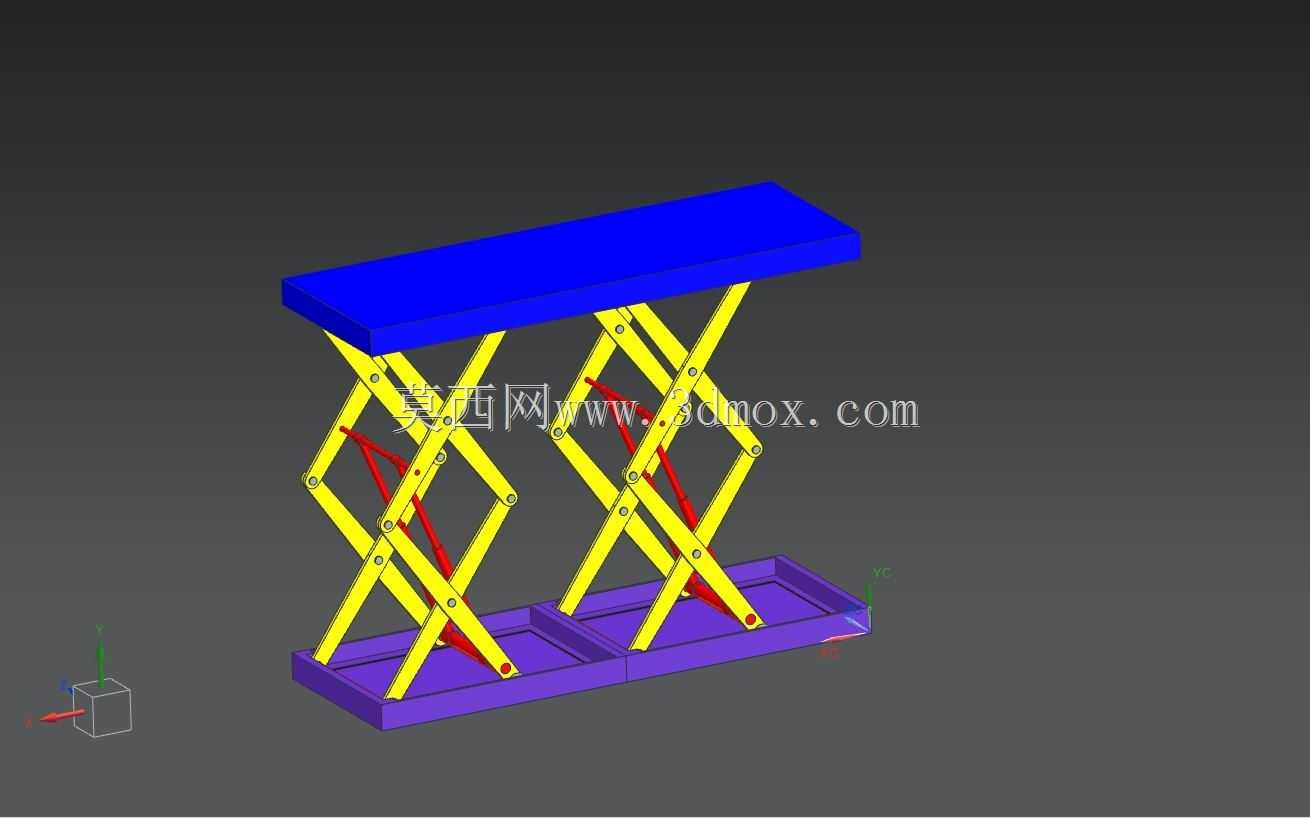

在车间重型物料转运、仓储高位码垛、生产线工件换型举升这类需要稳定垂直位移的场景里，剪叉式液压升降台的应用占比一直居高不下，这套双柱剪叉结构的液压升降设备，正是针对2级举升高度下的高负荷承载需求设计的。不同于单组剪叉结构在大台面、大载荷下容易出现的偏载扭转变形问题，这套设备采用两组平行布置的剪叉支撑臂组，沿底座长度方向对称排布，每组剪叉臂都通过中间铰接销轴形成可折叠的菱形支撑结构，两组剪叉之间通过横向同步连杆连接，保证升降过程中两组臂架的开合角度完全一致，避免台面倾斜。

从实际用途来看，这类升降台既可以作为固定工位的举升设备，嵌入生产线的装配工位，将重型工件抬升到适合工人操作的高度，减少弯腰搬运的劳动强度；也可以安装在坑位内，作为楼层间的重型物料垂直输送设备，或者搭配行走轮作为移动举升工装，用于车间内不同工位的重型设备检修、模具更换作业。设备的承载台面采用整板式平直结构，表面预留了工装安装的螺纹孔位，可以根据使用需求加装定位夹具、输送辊道或者防护围栏，适配不同的作业场景。

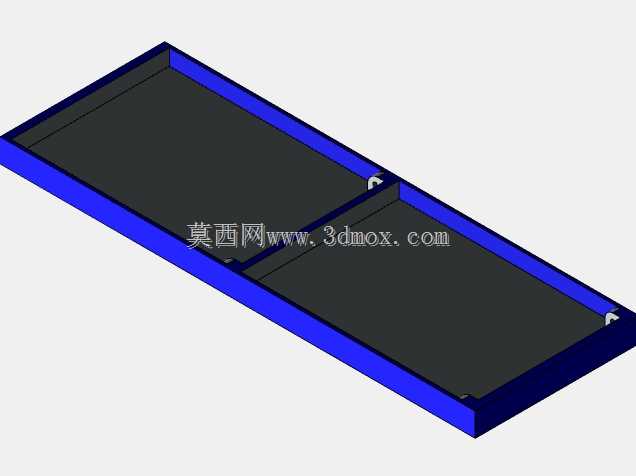

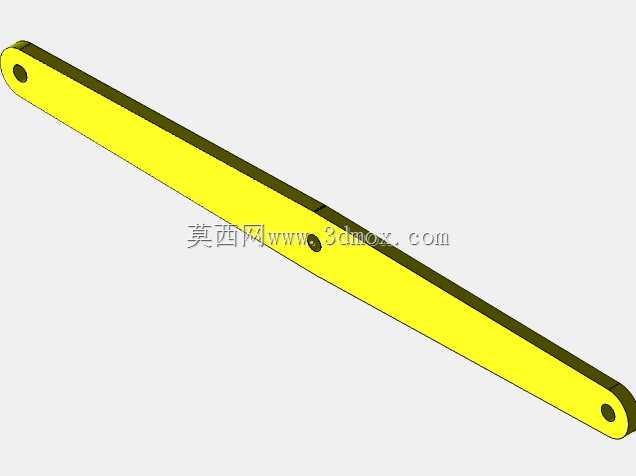

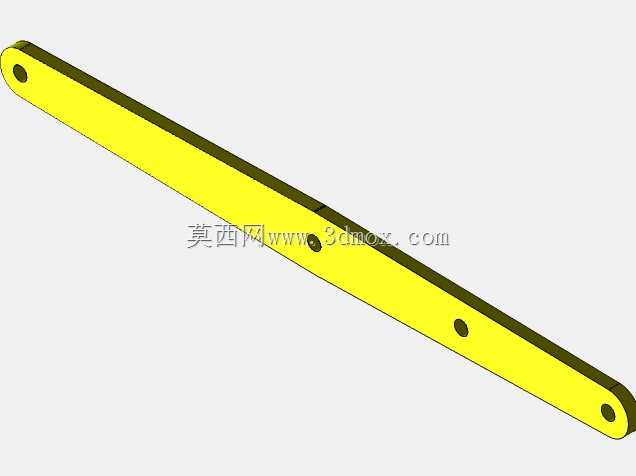

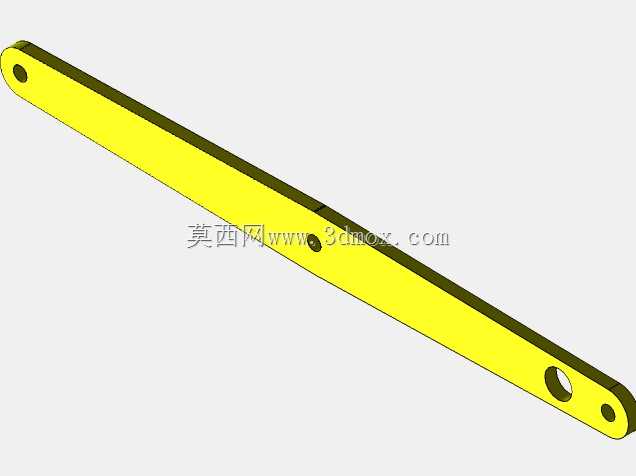

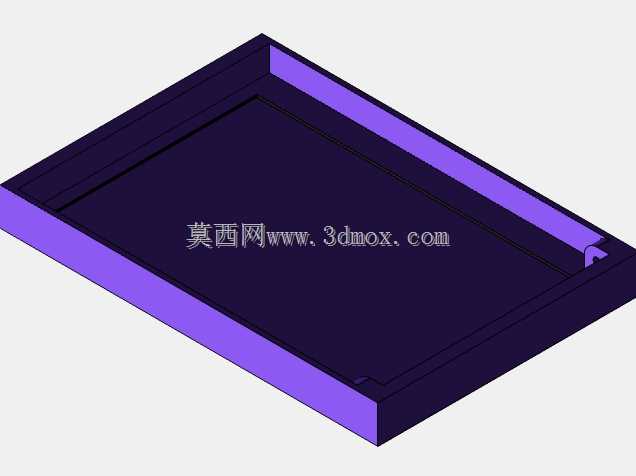

设计过程中首先要考虑的是剪叉臂的受力分布，每组剪叉的内外臂都采用等长的矩形截面型材制作，铰接点的位置经过受力校核，保证在举升到最高位置时，臂架的受力角度不会出现自锁失效或者应力集中的问题；液压油缸的安装位置布置在两组剪叉臂的内侧铰接点之间，油缸的伸缩方向与剪叉开合的运动轨迹匹配，避免油缸出现侧向受力，延长密封件的使用寿命。底座采用整体式槽型结构，既可以作为设备的安装基础，也能在升降台完全收回时容纳剪叉臂结构，降低设备的最低安装高度，减少基坑开挖的深度要求。

安装边界方面，设备的底座需要固定在平整的混凝土地面上，固定螺栓的位置要对应底座上的预留安装孔，周边需要预留至少300mm的检修空间，方便后期对油缸、铰接销轴、液压管路进行维护保养；台面的边缘与周边固定建筑或者设备的安全距离不小于100mm，防止升降过程中出现刮碰。液压系统的动力单元可以根据安装场景选择集成在底座内部或者外置安装，管路布置沿着剪叉臂的内侧走线，配备拖链保护，避免升降过程中管路被挤压或者磨损。

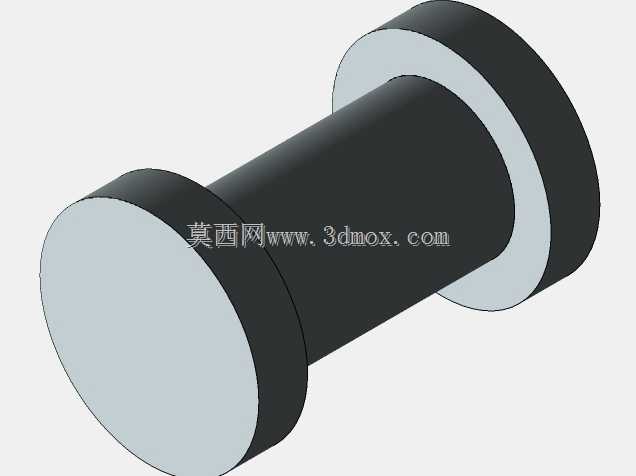

在功能特性上，这套升降台配备了液压锁止装置，当油缸停止供油时可以自动锁止油路，即使出现管路泄压的情况，台面也不会意外下落，保证作业安全；上下行程位置都设置了硬限位块，避免油缸超行程伸出或者收回造成结构损坏。剪叉臂的所有铰接点都采用自润滑轴承配合耐磨销轴，日常使用中不需要频繁加注润滑脂，减少维护工作量。双组剪叉的结构设计让台面的承载能力比同规格单剪叉结构提升40%以上，即使台面边缘位置放置偏载物料，也能保持平稳升降，不会出现臂架扭曲变形的问题。

针对不同的使用场景，设计时还预留了功能扩展空间，比如可以在台面下方加装位移传感器，实现升降高度的精准控制，搭配自动化生产线的PLC控制系统完成自动举升动作；也可以在底座周边加装安全光幕，当人员或者异物进入升降台的作业范围时自动停止升降动作，进一步提升使用安全性。设备的最低收回高度可以根据安装需求调整，适合在层高有限的车间内使用，举升过程中运行平稳，噪音低，不会对车间的作业环境造成干扰。
