双立耳带安装脚阀门配套钣金支座

这款钣金支座是阀门配套安装体系里的典型支撑构件，日常在工业管路阀组安装场景中出镜率极高，不管是车间工艺管廊的阀块固定，还是小型集成阀岛的安装定位，都能看到这类构件的实际应用。从实际使用逻辑来看，它的核心作用是给阀类核心部件提供稳定的安装基准，同时通过底部的安装脚把阀件工作时产生的振动、管路传导的应力均匀分散到安装基面，避免阀件本体直接承受额外的安装应力，延长密封件与阀芯的使用寿命。

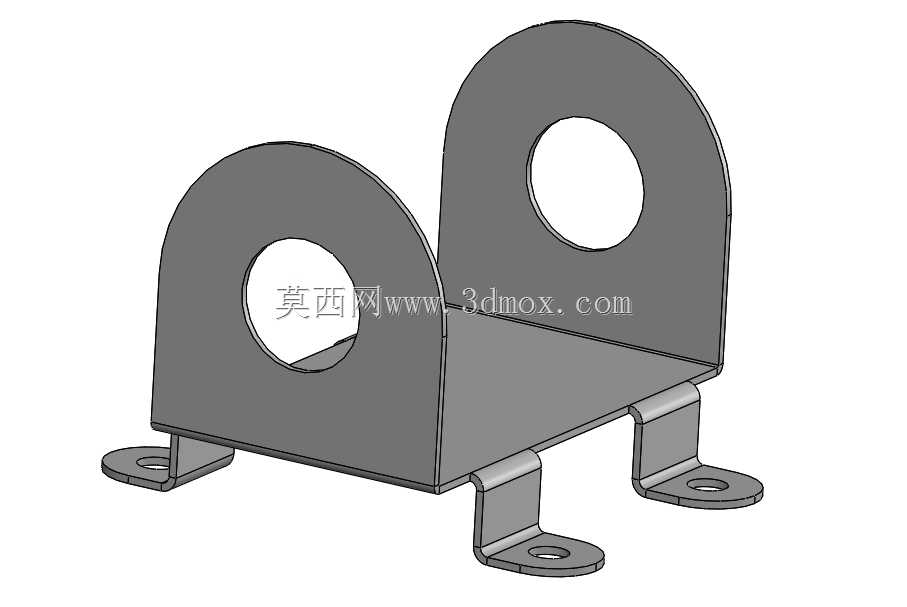

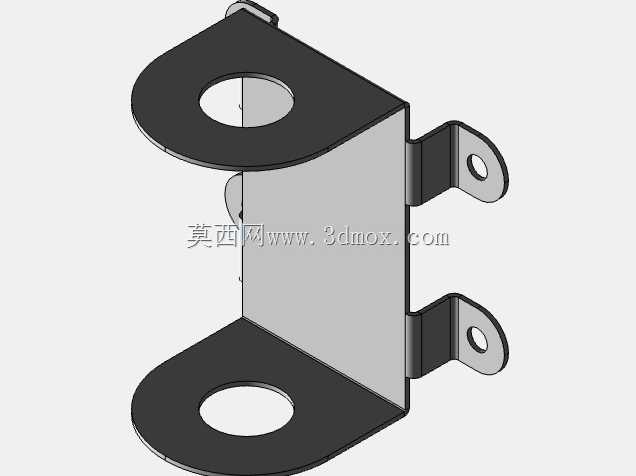

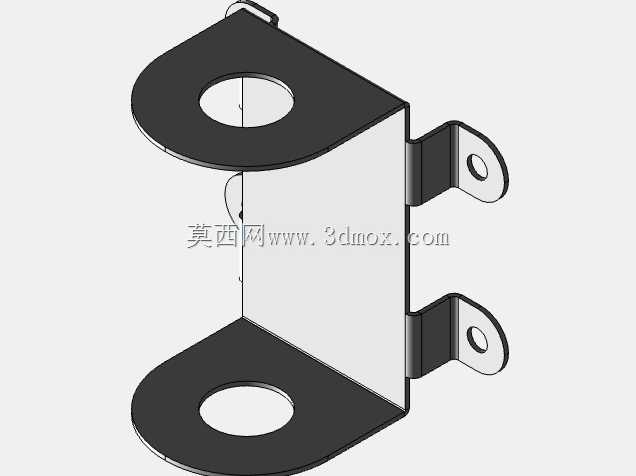

从结构设计思路上拆解，整个构件采用单块金属板材弯折成型，没有额外的焊接拼接工序，这一点完全贴合钣金加工的工艺特性：下料后通过数控折弯完成主体成型，两个立耳上的同轴通孔是核心的定位特征，加工时需要严格保证两孔的同轴度公差，否则阀件的转轴或者穿装螺栓会出现卡滞、装配应力过大的问题。立耳的高度设计并非随意取值，是结合阀块的转动行程、安装后与基面的安全间隙反推得到的，既要保证阀件动作时不会和底部安装面发生剐蹭，也要控制整体高度避免安装后阀组重心过高，影响整机稳定性。

底部四个带安装孔的支脚做了向外翻折的设计，每个支脚的安装孔都预留了足够的螺栓穿装间隙，适配现场安装时的基面孔位偏差，不需要施工时额外扩孔调整。支脚和主体立板的弯折处做了工艺圆角过渡，避免弯折处出现应力集中导致的板材开裂，毕竟阀件在管路压力波动时会产生持续的微幅振动，应力集中位置很容易在长期交变载荷下出现疲劳断裂。两个立耳之间的水平间距是结合对应阀块的安装宽度设定的，间隙值刚好容纳阀块的安装端，同时预留了0.2到0.5毫米的装配间隙，既不会因为间隙过大导致阀件安装后出现窜动，也不会因为间隙过小造成装配困难。

从安装边界来看，这款支座的整体占用空间非常紧凑，安装时只需要在基面预留对应四个支脚孔位的安装区域即可，不需要额外的避让空间，非常适合集成在空间紧凑的阀组安装柜、小型流体控制设备内部。板材厚度的选型是结合阀件的额定承重、工作振动量级确定的，既不会因为板材过薄导致支撑刚度不足，出现阀件安装后下沉偏斜的问题，也不会因为板材过厚造成材料浪费、折弯加工难度上升。立耳上的通孔内壁没有额外做衬套设计，针对低压工况的阀块完全够用，如果是高压、高频动作的阀件使用场景，只需要在孔位加装耐磨衬套就能提升耐磨性能，基础结构不需要做改动，适配性很强。

实际现场安装时，这款支座可以先通过底部四个支脚固定在安装基面，再把阀块的安装端对准两个立耳的同轴孔，穿装固定螺栓即可完成装配，整个过程不需要复杂的工装定位，普通装配工人就能完成操作，后期维护拆卸也非常方便，只需要抽出穿装螺栓就能把阀件拆下来检修，不需要拆卸整个支座，大幅降低了现场运维的工作量。构件表面没有做额外的喷涂处理，保留了钣金加工后的原始金属表面，用户可以根据实际使用场景的防腐需求，自行做镀锌、喷塑或者喷漆处理，基础结构的兼容性足够覆盖大多数常规工业工况的使用要求。
