直升机主起落架制动系统流量调节阀结构

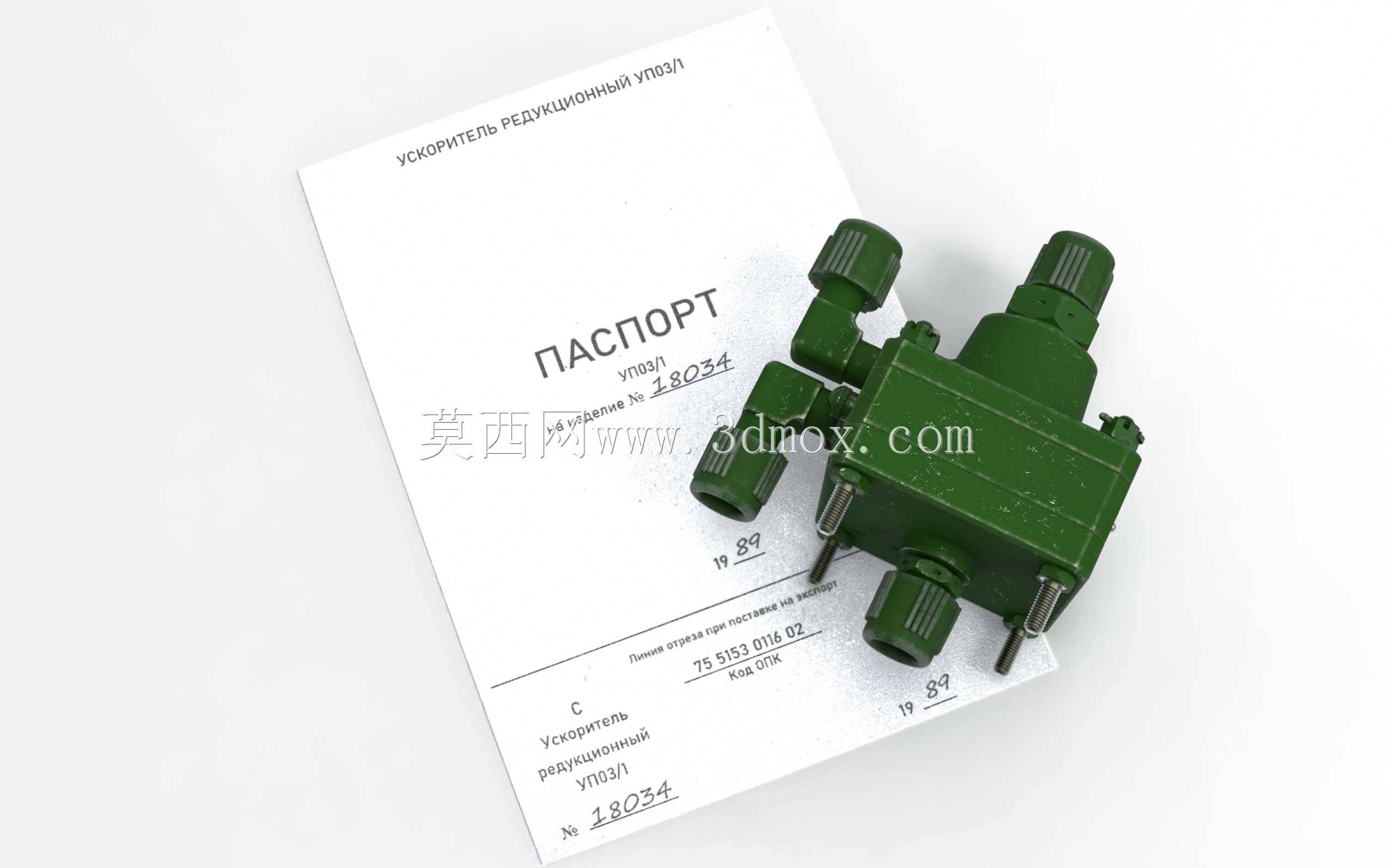

这款阀件的应用场景集中在米系直升机的主制动与紧急制动气路回路中，安装位置处于机组舱地板下方的隐蔽安装区间，日常运维中需要预留足够的快拆操作空间，避免周边管路、结构件干涉阀件的检修拆装作业。从实际功能来看，它的核心作用是在机轮制动阶段，加速向主起落架制动器供给符合压力要求的压缩空气，在松开机轮解除制动的过程中，快速将制动器腔体内的余压空气释放到大气环境中，保障制动动作的响应速度与解除制动的彻底性，避免出现带刹滑行的异常磨损问题。该阀件的控制压力由上游的UP-25控制单元输出，在正常工作状态下，能够在制动管路中建立33-36千克/平方厘米的稳定工作压力，这个压力区间是匹配直升机起落架制动衬片摩擦系数、制动盘承压能力反复标定得出的，压力过高会导致制动过猛出现机轮锁死、轮胎爆胎风险，压力过低则会出现制动距离超标、着陆滑跑阶段冲出跑道的安全隐患。

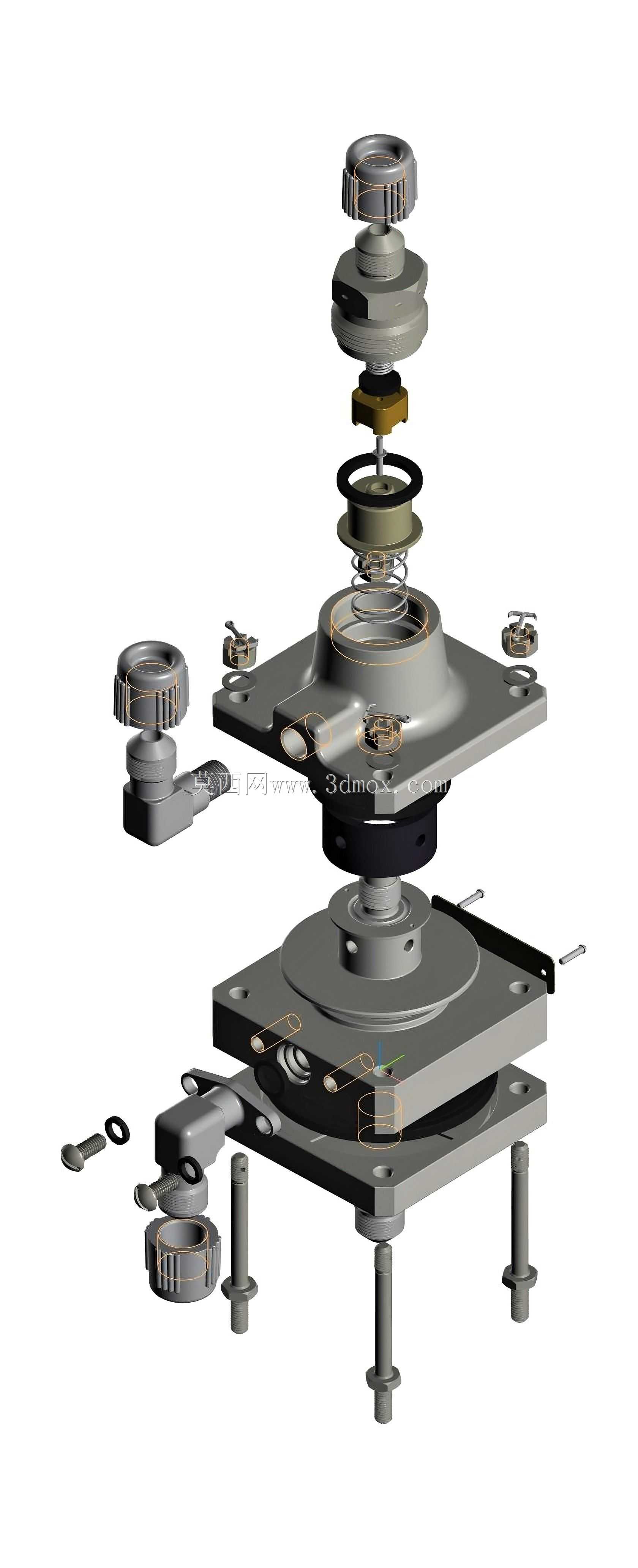

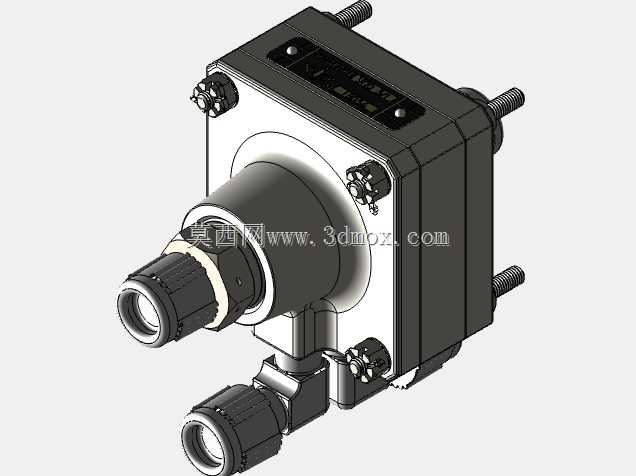

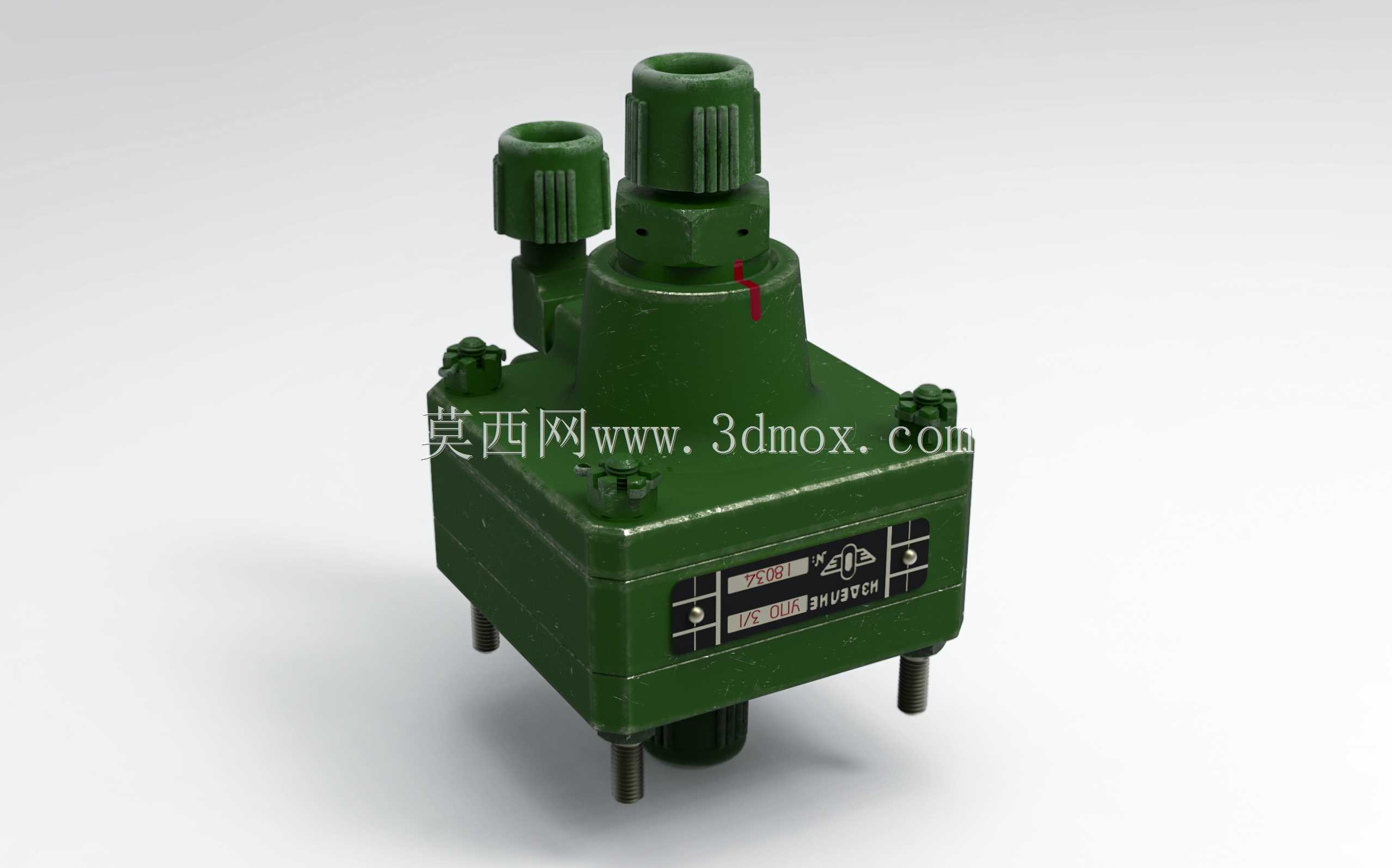

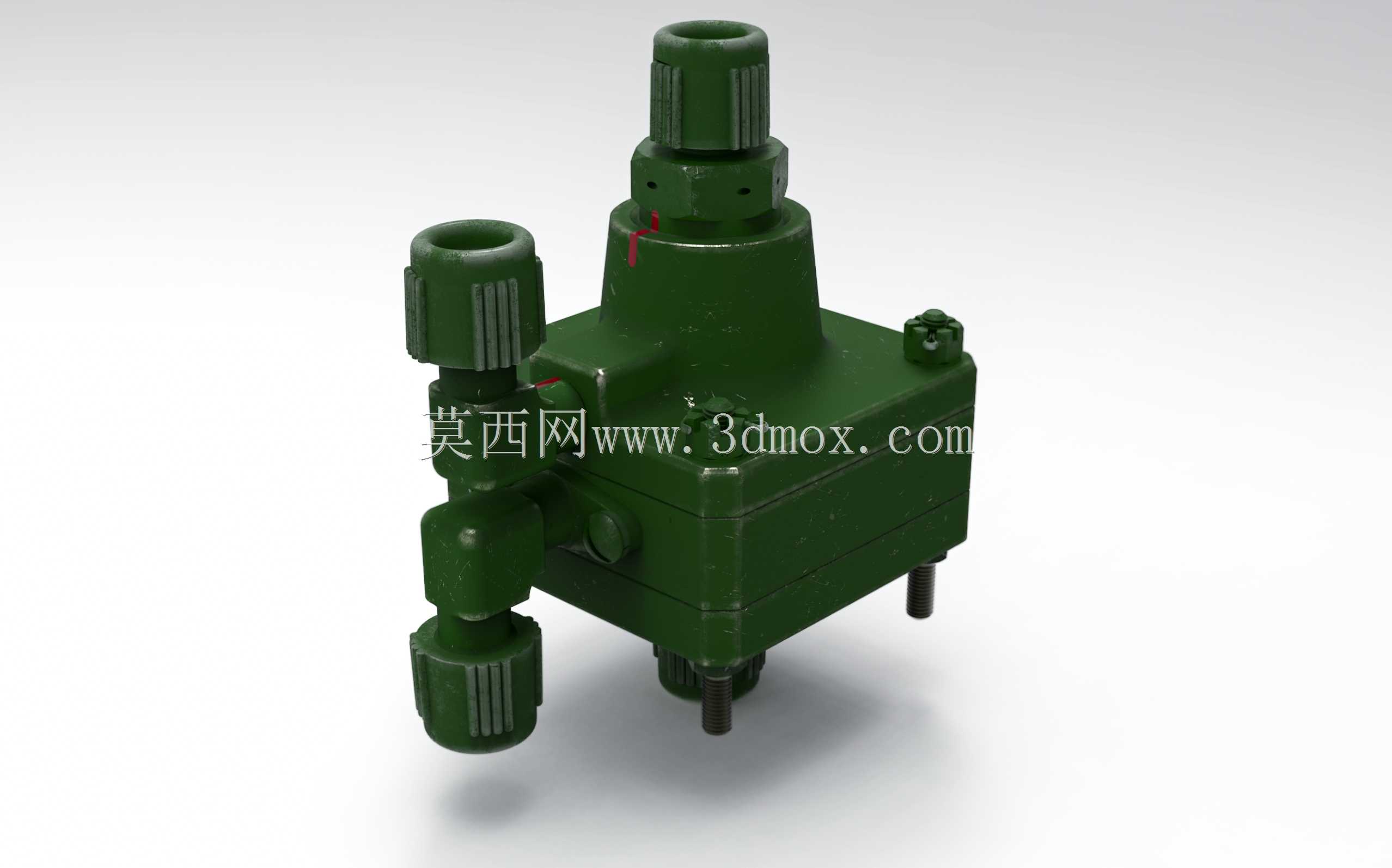

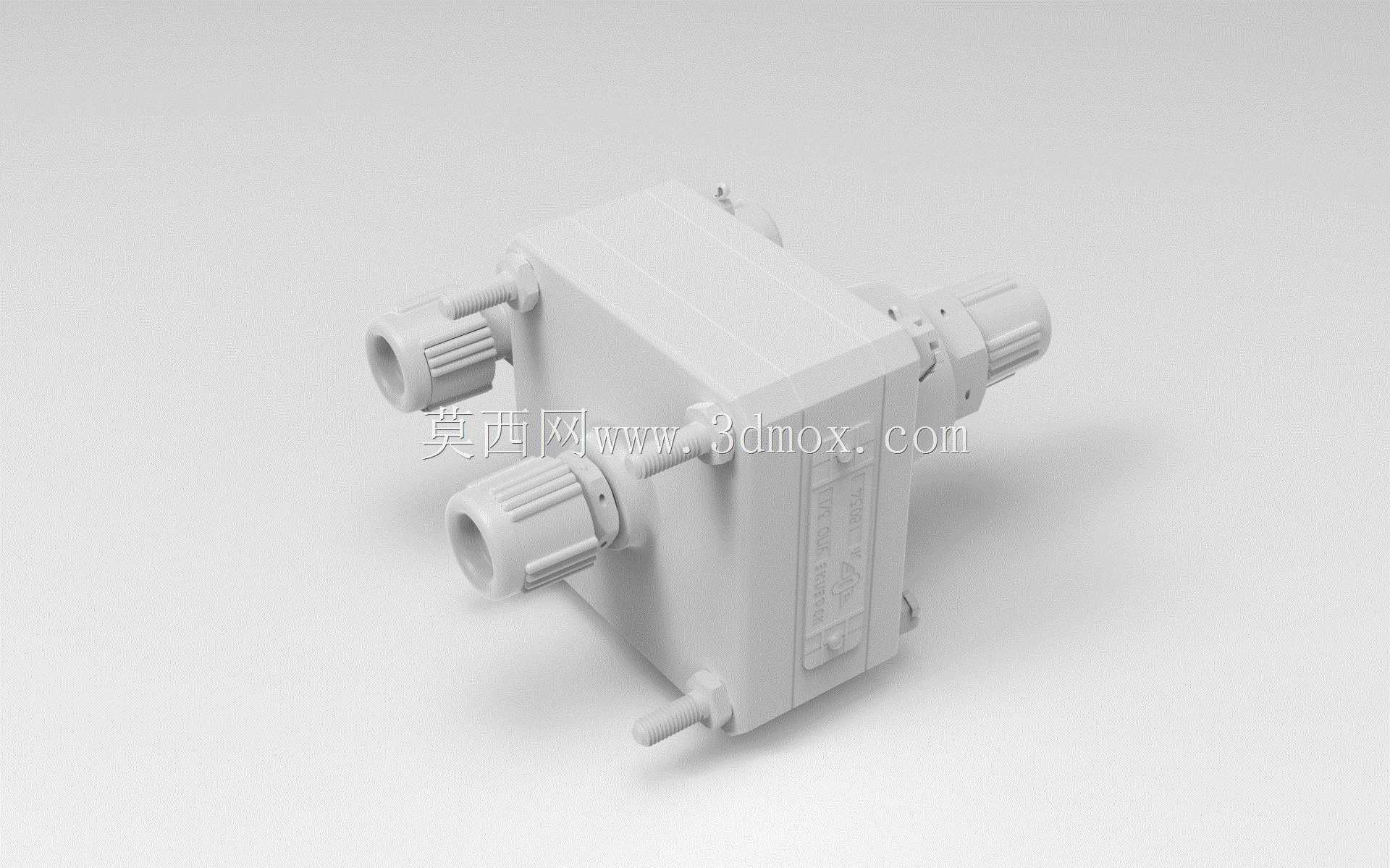

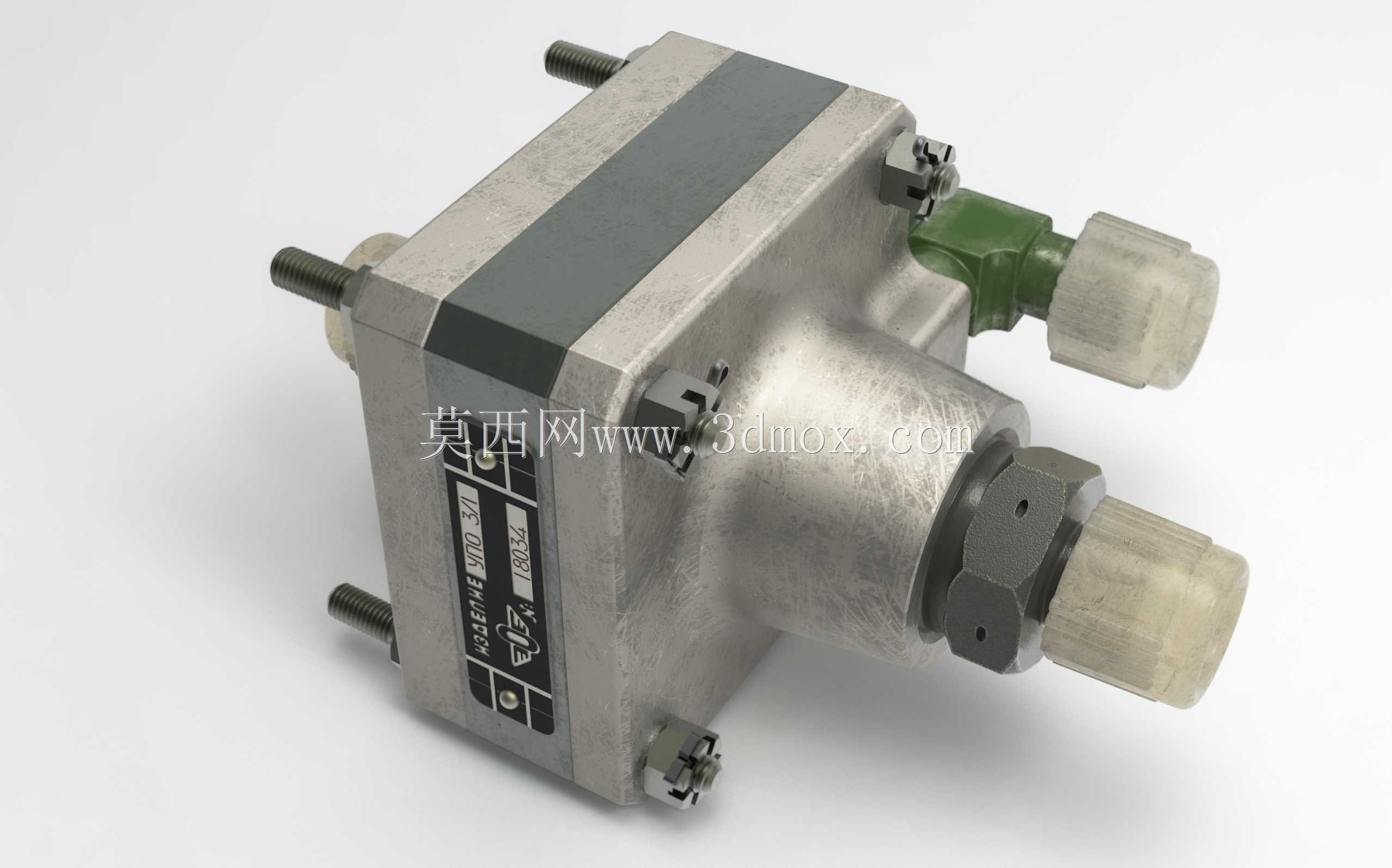

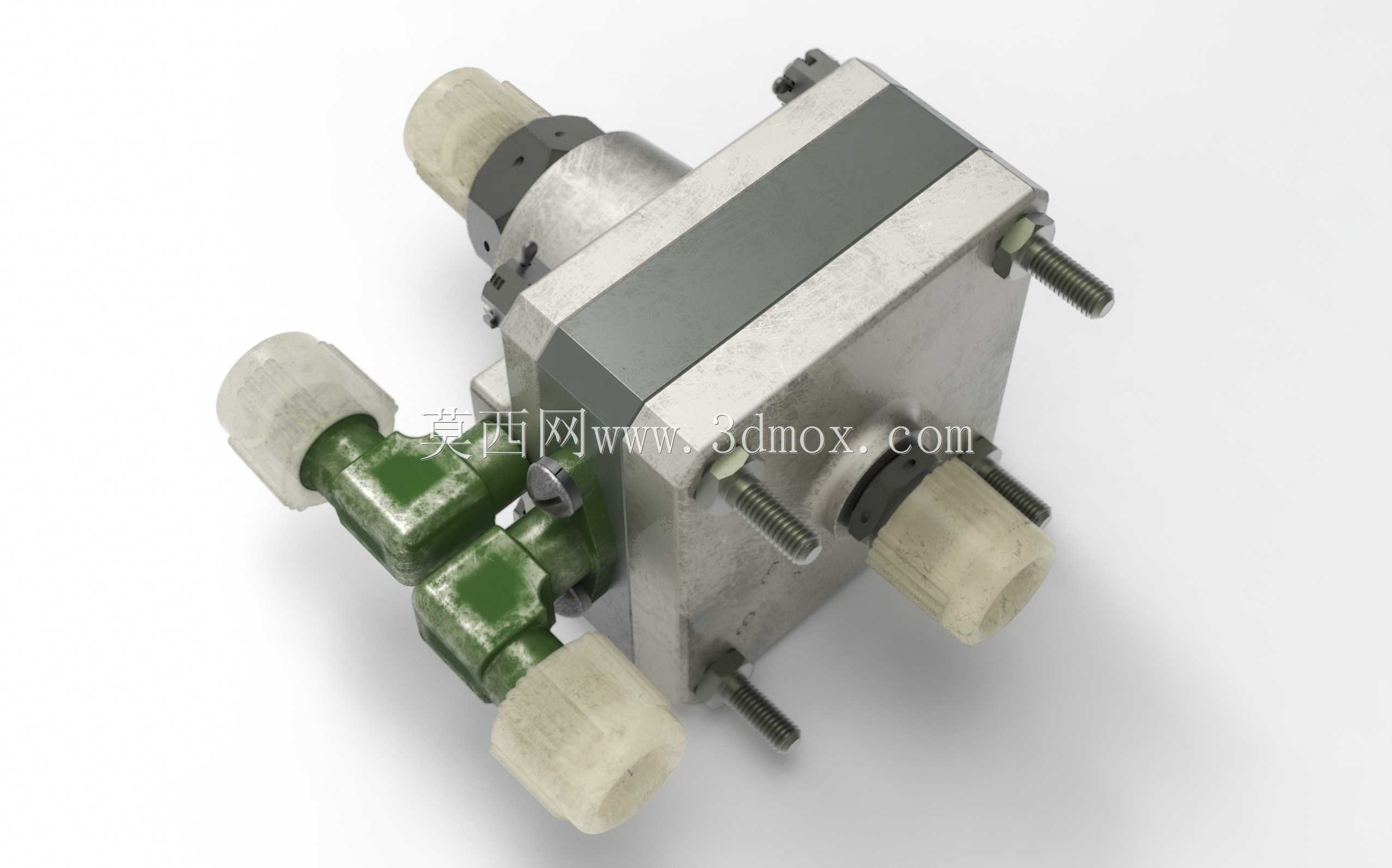

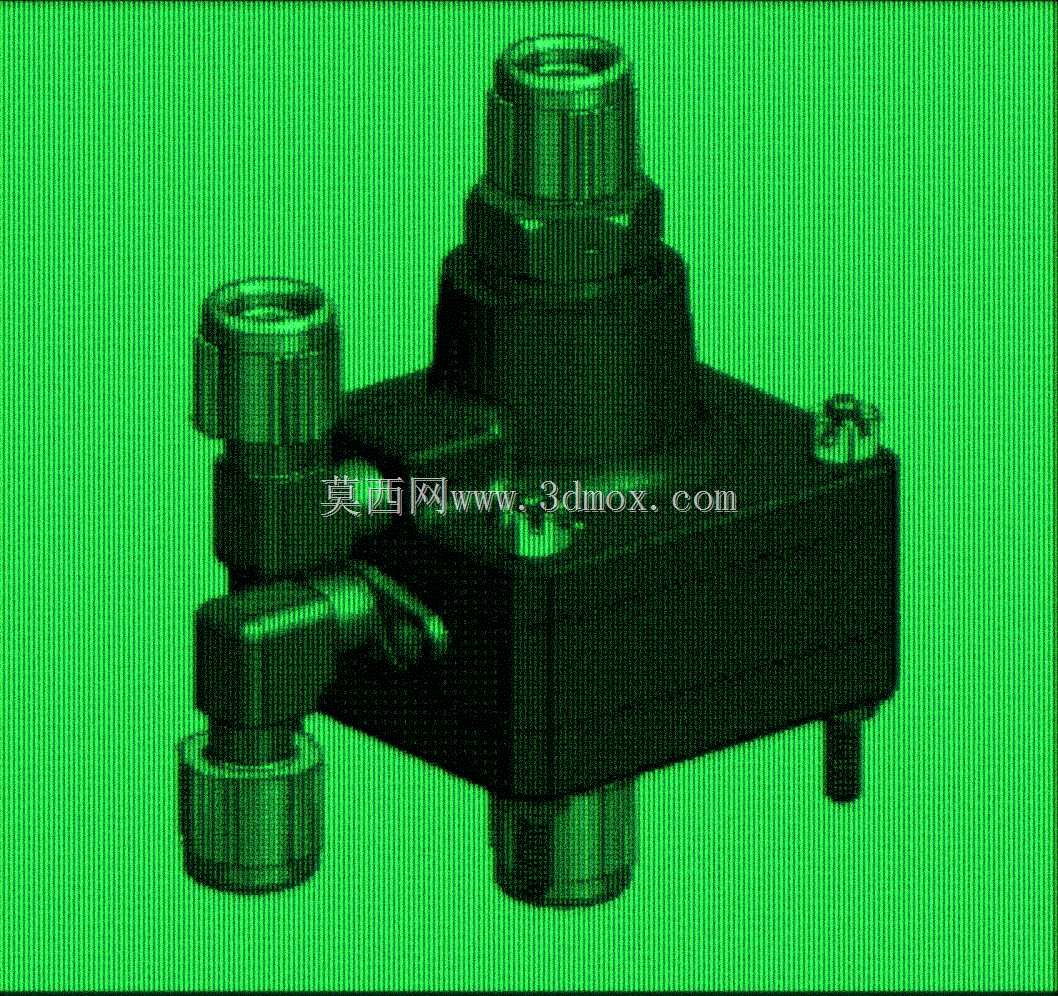

从结构设计思路来看，整体采用方块式集成阀块布局，没有采用分散式管路连接的结构，所有气路流道都在阀块内部加工成型，大幅减少了外接管路接头的数量，也就降低了航空振动环境下管路接头漏气的故障概率。阀块主体采用高强度铝合金硬质阳极氧化处理，外表面喷涂军绿色防护涂层，适应直升机舱内高湿、温差变化大的使用环境，避免长期使用出现阀体腐蚀、涂层脱落的问题。顶部设置的两个带滚花的调节旋钮，分别对应制动供气流道的开度调节与排气流道的通径调节，滚花结构的设计是为了在机务人员戴防护手套操作时也能获得足够的摩擦力，不需要额外工具就能完成现场参数微调，旋钮周边设置了锁紧结构，调节完成后可以锁定位置，避免飞行过程中振动导致旋钮移位、压力参数漂移。阀体正面设置的标识铭牌，清晰标注了阀件的型号、压力参数与流向标识，安装时可以通过铭牌快速识别安装方向，避免出现气路接反导致制动功能失效的问题。阀体底部伸出的四个安装定位销，对应安装基座上的定位销孔，安装时可以快速实现阀件的对位，不需要反复调整安装位置，定位销同时承担剪切力承载作用，在直升机起降振动、机动飞行过载的工况下，避免连接螺栓承受额外的剪切载荷，提升连接结构的疲劳寿命。

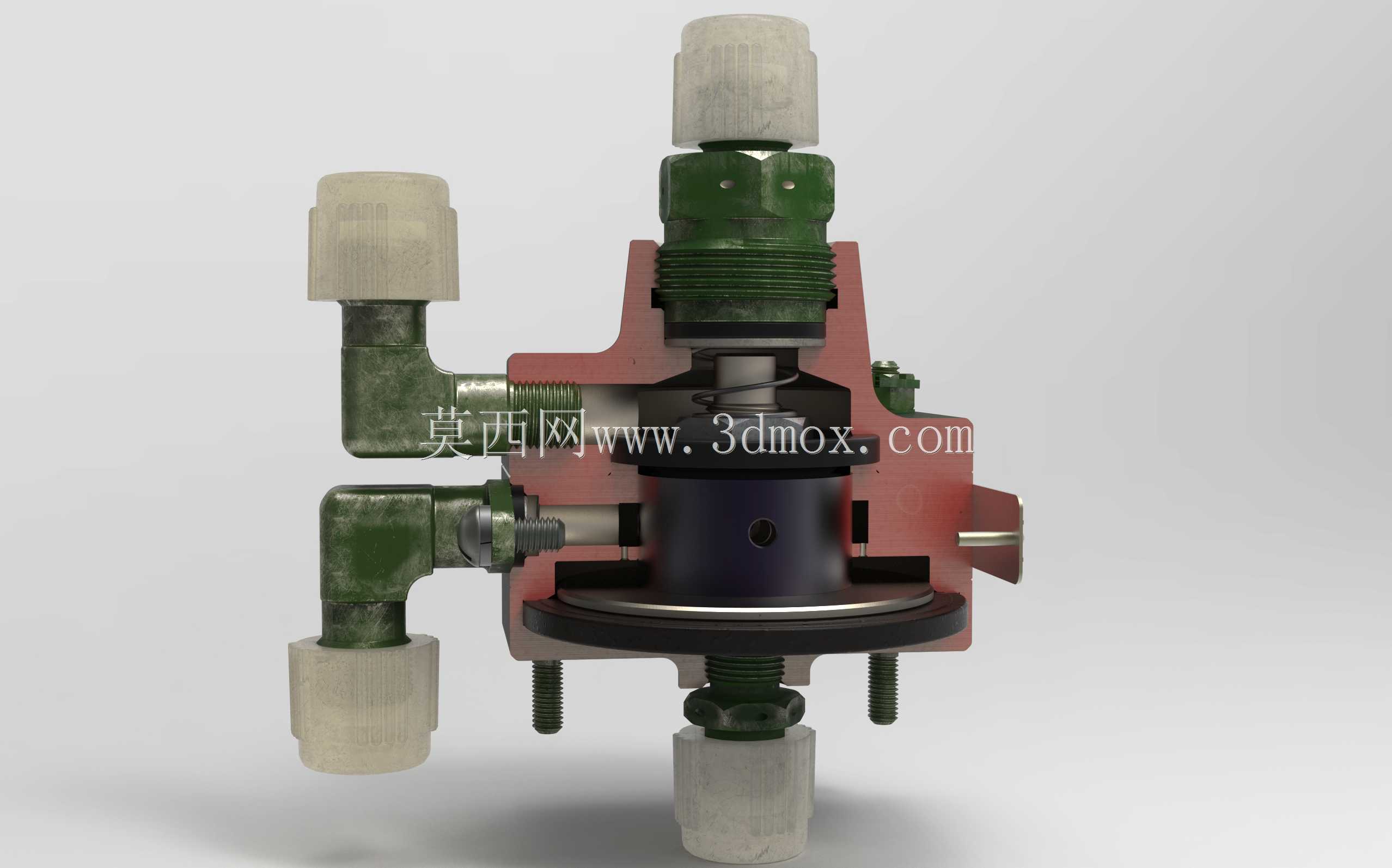

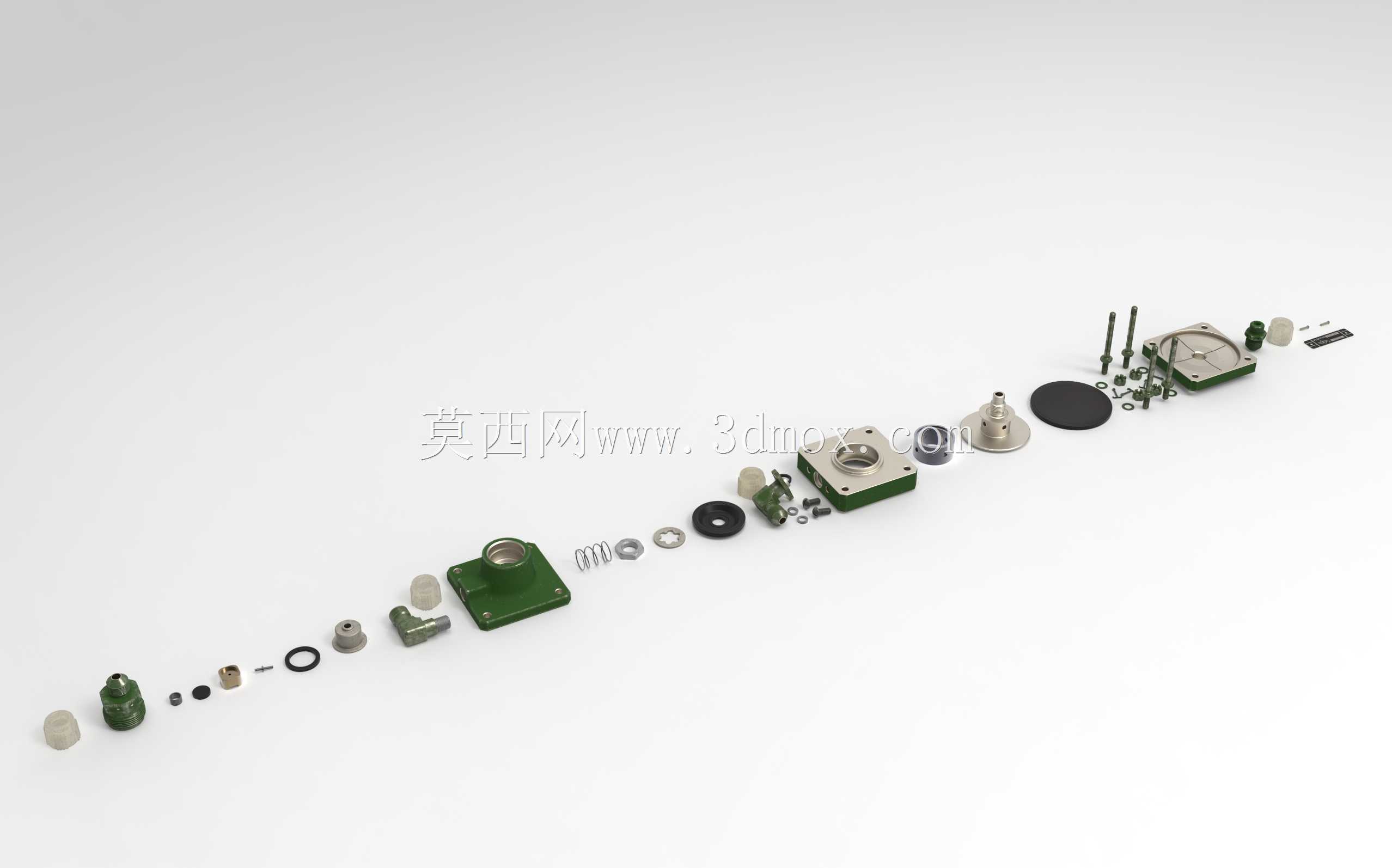

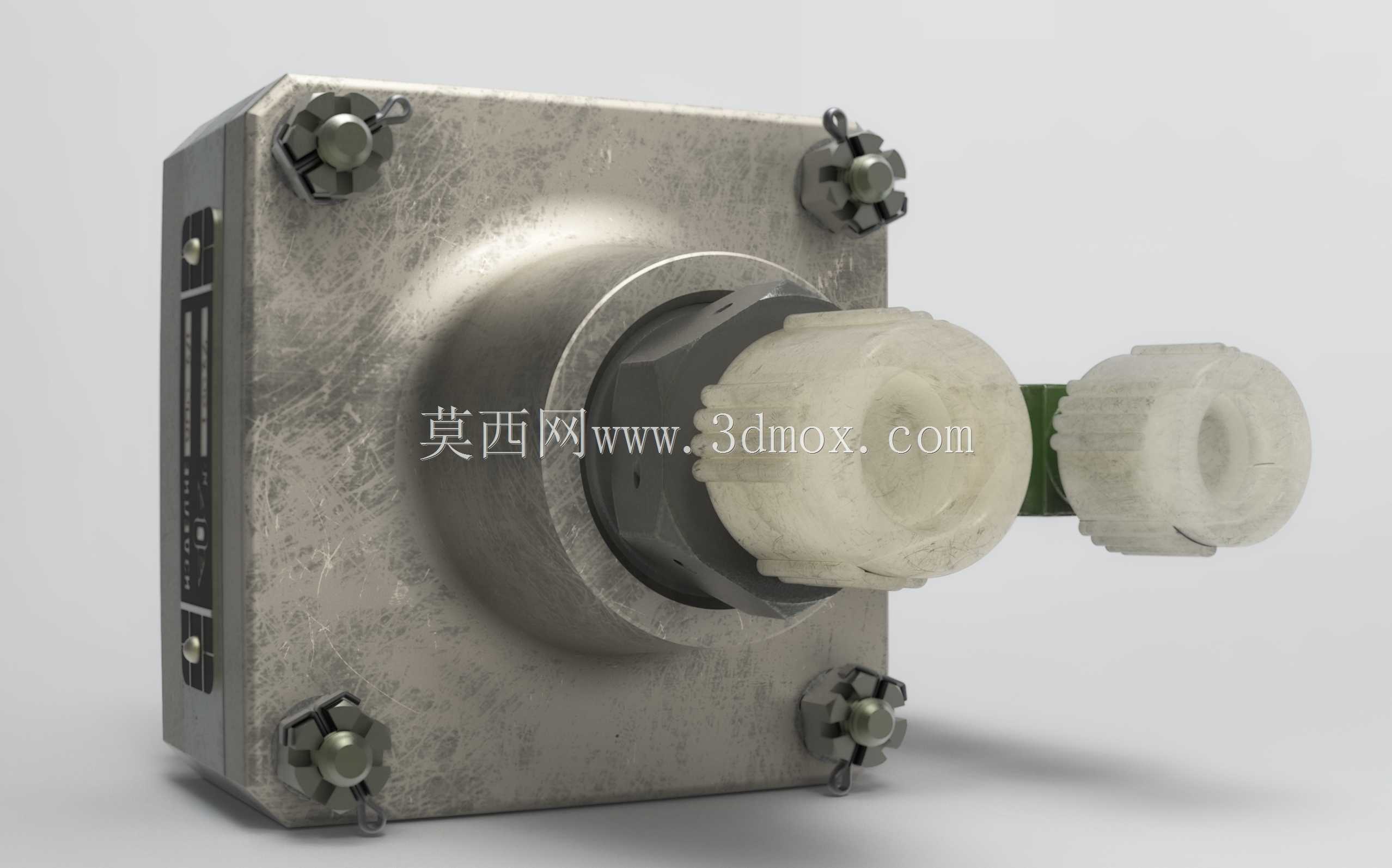

从安装边界尺寸来看，阀块主体为近似正方形的立方结构，顶部两个调节旋钮的突出高度需要纳入安装空间校核范围，安装时阀块顶部与上方结构件的间隙需要预留至少20毫米的操作空间，满足旋钮调节、锁紧的操作需求；底部的安装销长度需要匹配安装基座的厚度，销子插入基座后需要保留足够的开口销安装空间，确保定位销不会在振动中脱出。气路接口全部设置在阀块的侧方与底部，接口采用标准航空管螺纹，连接时不需要额外的转换接头，能够直接对接机上的标准气动管路，接口的密封采用金属锥面密封搭配密封胶的形式，在宽温域工况下都能保持可靠的密封性能，不会因为低温导致密封件硬化漏气、高温导致密封件老化失效。内部流道的设计采用了大圆角过渡结构，避免直角流道导致的气流压力损失，同时减少气流高速流过阀件时产生的气动噪音，提升阀件工作的稳定性。阀件内部的阀芯采用耐磨不锈钢材料加工，配合精密研磨的阀套，在长期反复的制动、松刹动作循环中，能够保持稳定的开度控制精度，不会因为磨损导致压力控制偏差超出允许范围。在紧急制动工况下，该阀件可以绕过常规制动的节流环节，快速建立最大制动压力，缩短紧急情况下的制动响应时间，为飞行安全提供冗余保障。
