镂空式六辐轮状阀块连接传动盘

这类带镂空辐条结构的盘类零件，常作为阀块组件的配套传动连接件使用，在流体控制阀门的执行端、仪表类设备的力矩传递工位都能见到它的身影。日常工况里，它主要承担两个核心作用：一是作为执行机构与阀芯之间的力矩传递载体，把驱动端输出的旋转扭矩平稳传递到阀芯端，实现阀门开度的精准调节；二是通过自身的辐条镂空结构，在保证整体结构刚度满足扭矩传递要求的前提下，尽可能降低零件自身的转动惯量，减少驱动端的负载损耗，同时镂空区域也能给周边的管路、传感器接线留出足够的排布空间，避免阀块装配时出现部件干涉。

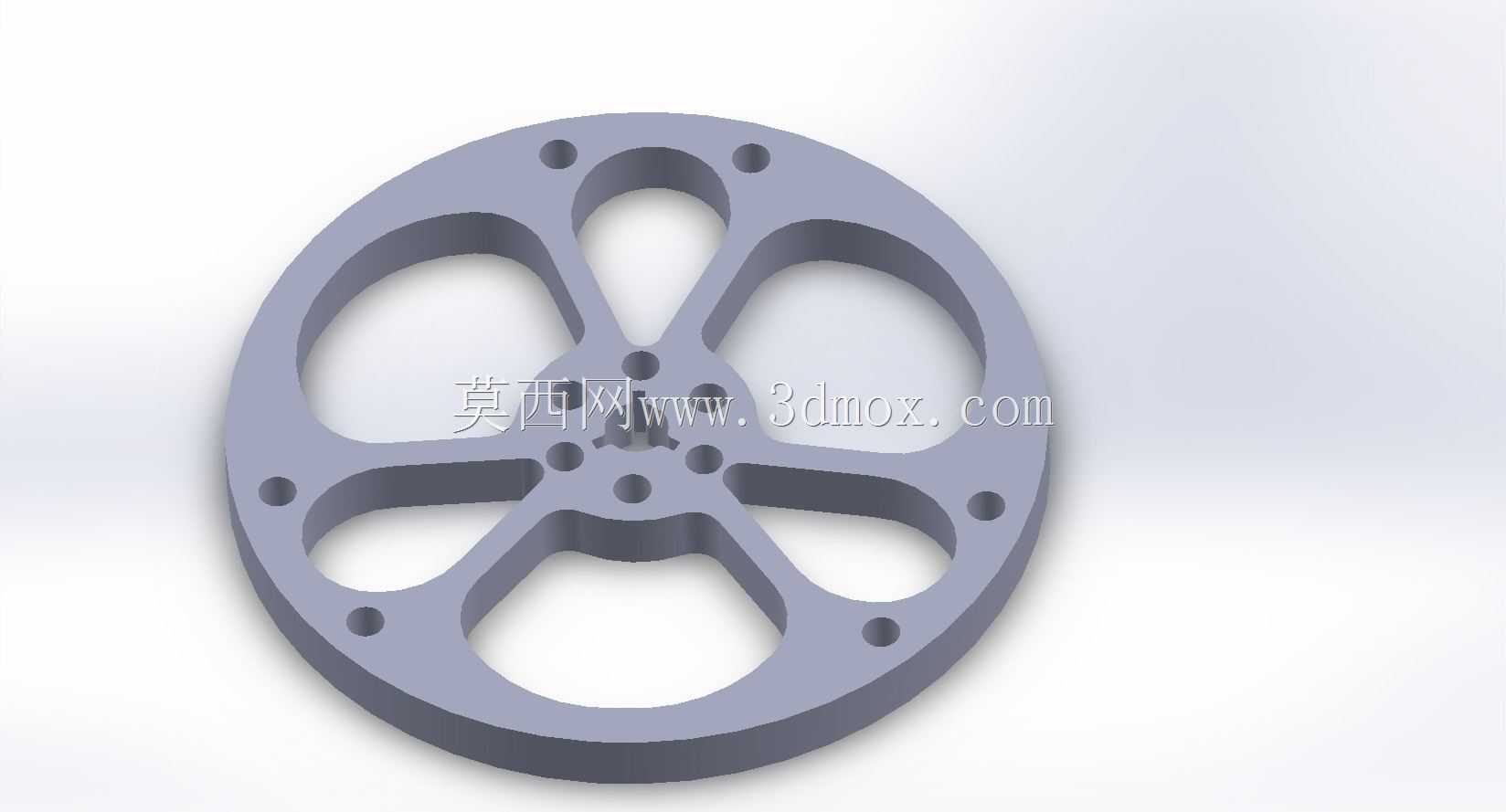

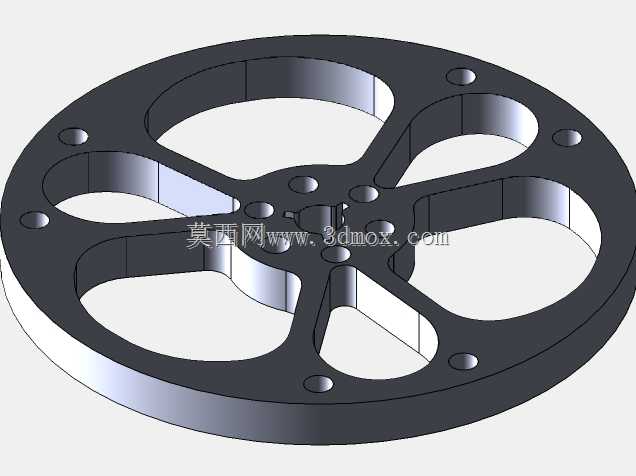

从结构设计逻辑来看，零件整体采用对称式六辐条布局，中心区域设置多层级的安装孔位，中心主孔用于和驱动轴配合定位，周围环绕的小孔用于安装紧固螺钉，保证轴与盘之间的连接无相对窜动；外圈环形基体上均匀分布的8个安装孔，用于和阀块端的连接法兰或者阀芯联动件固定，孔位的分度精度直接决定了传动过程中的同轴度误差，建模时需要严格控制孔位的位置度公差，避免装配后出现转动卡滞。辐条与内外圈的衔接位置全部采用圆弧过渡，没有尖锐的直角结构，一方面是为了减少机加工过程中的应力集中，避免零件在承受交变扭矩时出现应力断裂，另一方面也能减少铣削加工时的刀具磨损，提升加工效率。

从安装边界来看，零件的轴向厚度需要匹配阀块执行腔的内部安装间隙，过厚会导致端盖无法正常闭合，过薄则会在传递大扭矩时出现结构形变；外圈的外径尺寸需要和执行腔的内壁保留0.5-1mm的间隙，避免转动时出现剐蹭；中心安装孔的公差带一般选取H7级，和驱动轴采用过渡配合，既保证装配时的同轴度，也方便后期维护拆卸。辐条的截面尺寸经过受力校核，在承受额定扭矩时，最大形变位置出现在辐条中部，形变量控制在0.02mm以内，完全满足阀门调节的精度要求，不会因为零件形变导致开度控制出现偏差。

在实际选型适配时，这类零件需要匹配对应通径的阀块使用，不同压力等级的阀块对零件的材质要求也有区别，低压工况下采用6061铝合金加工即可满足强度要求，同时能进一步降低零件自重；中高压工况则需要选用304不锈钢或者45号钢调质处理，保证在高扭矩传递时不会出现结构失效。建模过程中需要重点关注各孔位的同轴度、辐条的对称度，以及过渡圆角的一致性，这些细节直接影响后续零件加工的良率和实际使用的寿命。另外，零件表面一般不做额外的喷涂处理，金属原色即可，若应用在有腐蚀介质的工况下，会在外表面做阳极氧化或者镀镍处理，提升零件的抗腐蚀能力。
