锅炉给水系统进料止回阀组件装配结构

在工业锅炉的给水回路中，进料止回阀是保障介质单向流动、避免蒸汽倒灌的核心承压部件，其安装位置通常紧贴锅炉外壳的给水接入端，直接衔接给水管路与锅炉进水口，承担着维持锅筒水位稳定、阻断高温蒸汽反向冲入给水管道的关键作用。从实际工况来看，锅炉运行时锅筒内部存在持续的蒸汽压力，一旦给水压力出现波动或者给水泵临时停转，锅筒内的高温高压蒸汽会顺着给水管路反向回流，轻则造成给水管路水击、管路连接件松动泄漏，重则导致给水泵叶轮受蒸汽冲击损坏，甚至引发锅炉缺水干烧的安全事故，这款止回阀的核心功能就是在正向给水时自动开启通路，在反向压力出现时快速截断流道，彻底杜绝回流风险。

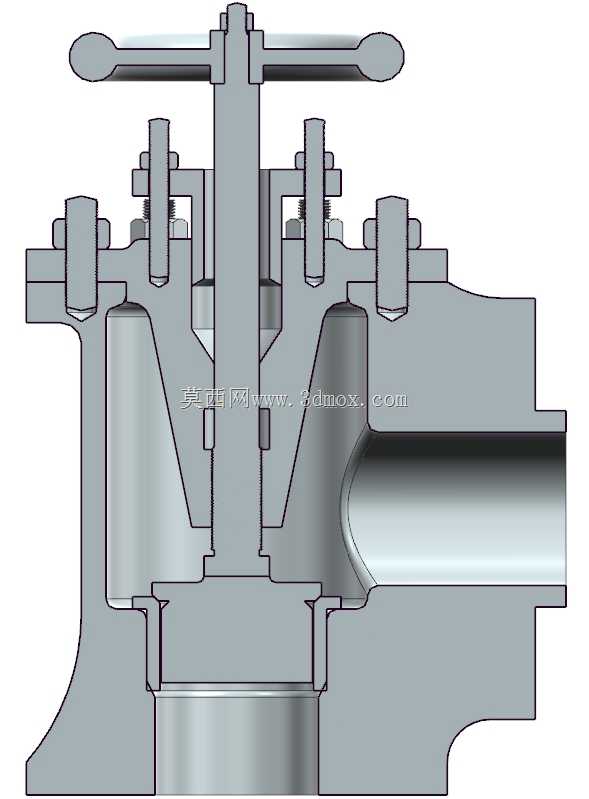

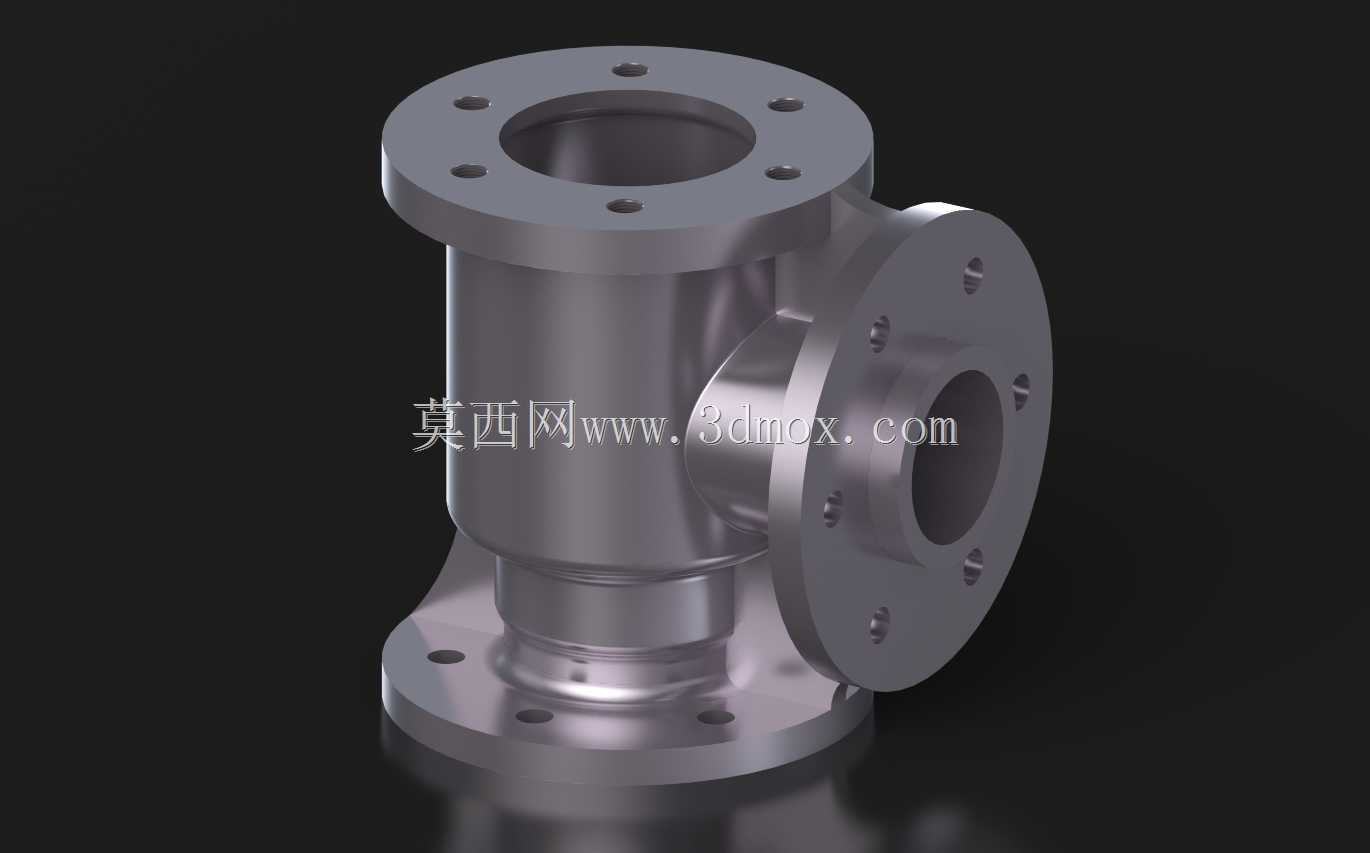

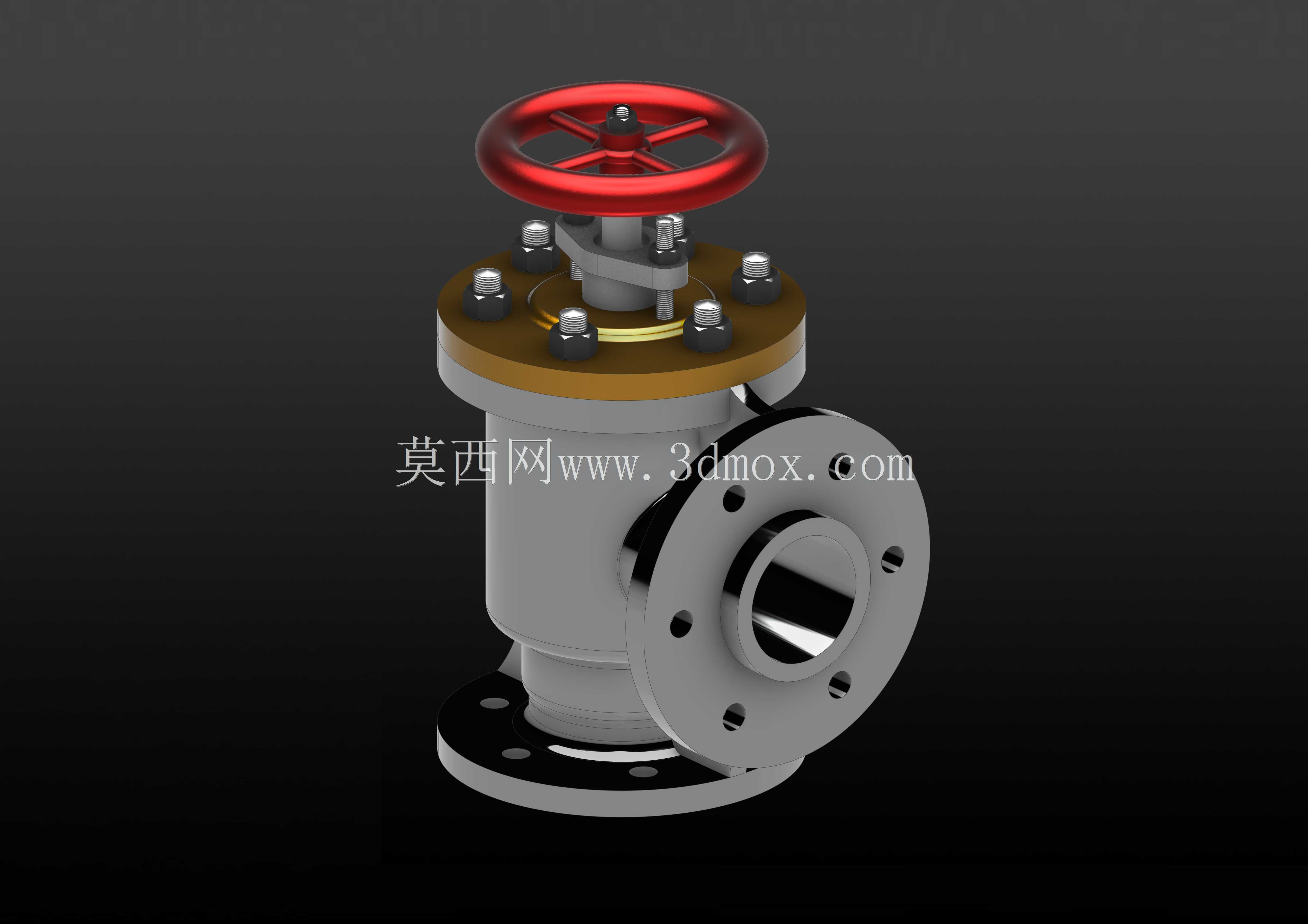

从结构组成来看，该阀门采用带两个直角法兰的阀体作为主体承载结构，进水端设置在阀体底部，出水侧开口对接锅炉进水口，阀座从阀体顶部开口装入并定位，为阀瓣的运动提供精准导向，避免阀瓣升降过程中出现偏磨、卡涩。主轴从阀盖的底部穿入，轴端的方形结构与阀瓣的方形沉槽配合，将手轮的旋转扭矩转化为阀瓣的升降驱动力，实现手动状态下的阀门强制启闭。阀盖通过螺栓紧固在阀体上端面，主轴与阀盖的配合段设置填料腔，填入密封填料后通过压盖压紧，压盖同样采用螺栓与阀盖连接，可根据填料的磨损情况随时调整压紧力，避免阀内介质从主轴配合间隙向外泄漏。手轮套装在主轴上端，通过螺母锁紧固定，手轮中心的方孔与主轴的方形轴段完全啮合，操作时不会出现打滑空程，手动操作的反馈手感清晰，可精准控制阀瓣的开启高度。

建模过程中，各组件的装配约束完全参照实际装配工艺逻辑设置，阀体与阀盖的法兰配合面采用对齐约束，螺栓孔位完全同轴，确保实际装配时螺栓可顺利穿入；阀座与阀体的安装止口采用同轴约束加端面贴合约束，保证阀座密封面与阀瓣运动方向垂直；主轴与阀瓣的方形配合段采用完全定位约束，避免周向相对转动；填料部分按照实际填充形态建模，压盖的压紧行程预留合理的调节余量，完全还原现场安装时的填料压缩量。所有独立零件均单独建模输出，可直接用于3D打印制作教学演示样件，也可导入有限元分析软件开展流阻、密封面比压、承压强度等仿真计算。

从安装边界来看，两个直角法兰的连接尺寸符合通用工业管道法兰标准，法兰端面的密封槽尺寸适配常规石棉橡胶垫或金属缠绕垫，安装时不需要额外加工过渡连接件，可直接与同通径的给水管路、锅炉进水口法兰对接。阀门的整体外形尺寸充分考虑了现场操作空间需求，手轮的安装高度距离阀体底部法兰面的距离符合人工操作的 ergonomic 要求，日常巡检时不需要借助额外登高工具即可完成手动启闭操作。阀瓣的升程设计经过流道通径匹配计算，全开状态下的流道通流面积与连接管道的通流面积一致，不会产生额外的流阻损失，可有效降低给水泵的输出扬程损耗。密封面的堆焊区域在模型中做了明确的结构区分，实际加工时可直接参照模型确定堆焊范围与加工余量，减少现场测绘的工作量。
