齿轮联动式机器人夹持执行手爪结构

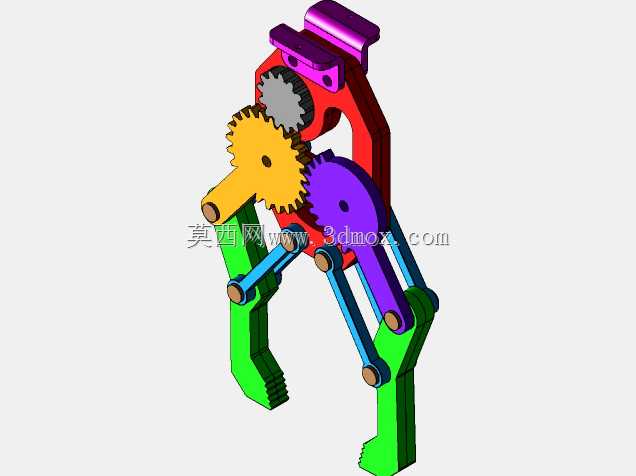

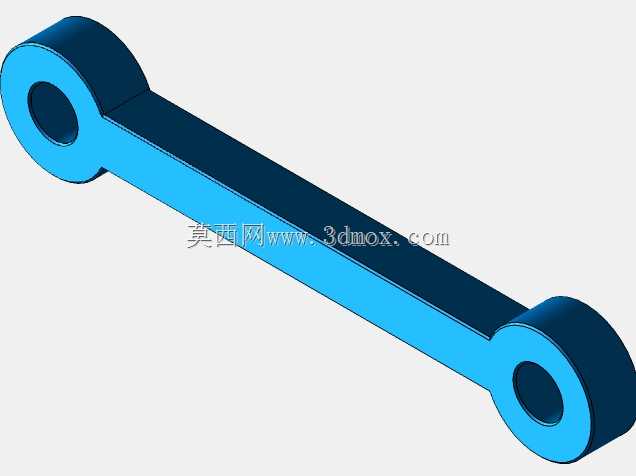

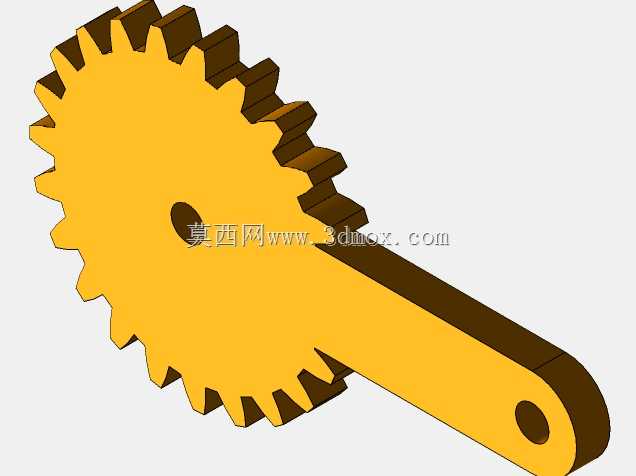

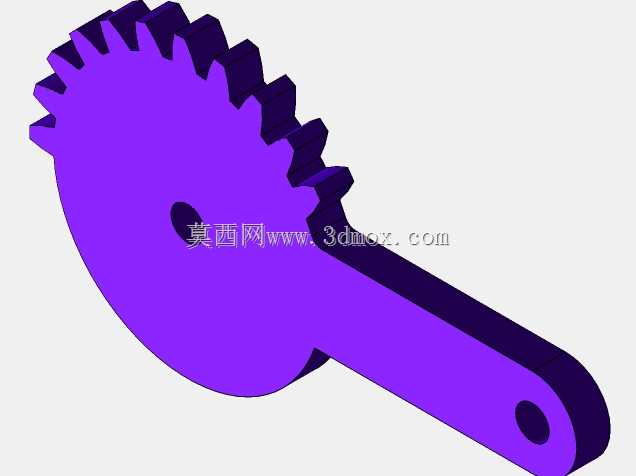

　　这类齿轮联动夹持手爪是工业自动化产线里最常用的末端执行部件之一，常见于小型零件上下料、装配工位的工件抓取环节，适配3C电子零部件、小型机加工件、注塑件等自重不超过2kg的规则或异形工件，相比气动吸盘类执行器，它的夹持力输出更稳定，不会因为工件表面存在孔隙、凹凸纹理出现吸附失效的问题，也能适配一定范围内的尺寸偏差工件，不需要频繁更换夹爪头。从结构逻辑来看，这套手爪采用多齿轮啮合配合平行连杆的传动方案，动力输入接入顶部的安装位后，主动齿轮转动会同步带动两侧啮合的从动齿轮做反向等角度转动，从动齿轮与夹爪臂刚性连接，配合两组平行连杆做运动约束，保证两侧夹爪始终保持平行开合，不会出现单爪偏移导致的工件夹偏、夹伤问题，齿轮传动的回程间隙控制在0.1mm以内，重复定位精度可以满足大部分精密装配工位的要求。

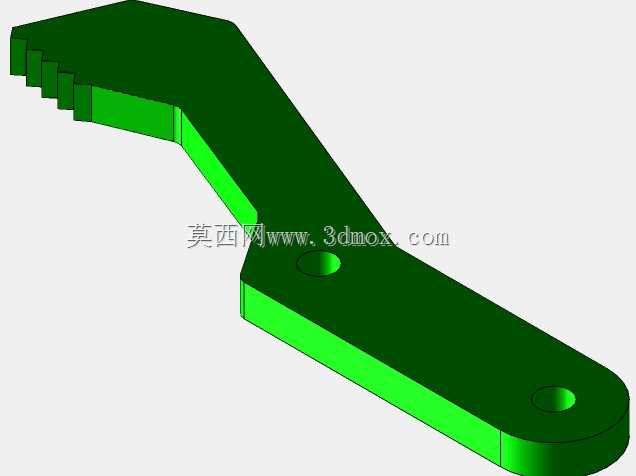

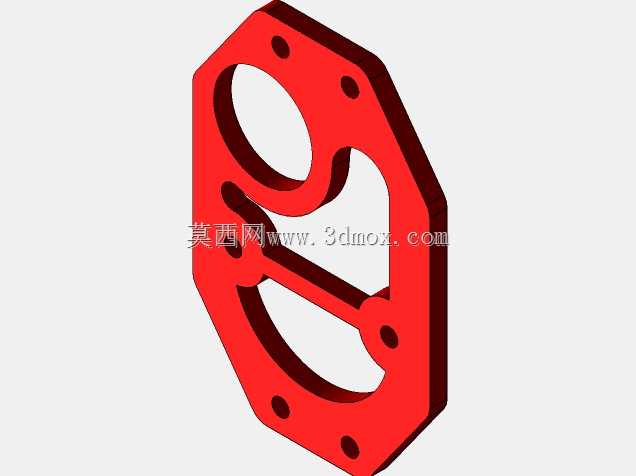

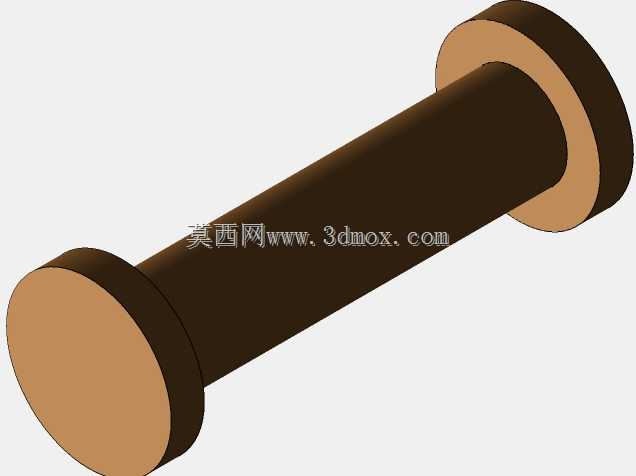

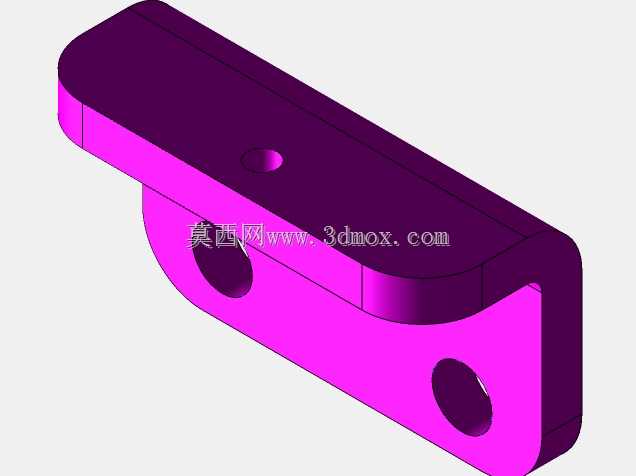

　　设计过程中优先考虑了夹持力的均匀分布，夹爪指端做了阶梯式防滑齿结构，接触工件的位置没有尖锐棱角，避免硬接触刮伤工件表面，同时连杆铰接位置都预留了标准衬套安装位，长期往复运动磨损后只需要更换衬套就能恢复精度，不需要整体更换夹爪主体，降低后期维护成本。安装边界方面，顶部的安装法兰采用标准工业机器人末端接口尺寸，适配大部分六轴小型工业机器人、SCARA机器人的末端安装位，整体开合行程覆盖0到65mm的工件夹持范围，夹爪闭合状态下整体外轮廓尺寸紧凑，不会在伸入工装夹具、料盘取件时和周边结构发生干涉，运动过程中所有传动齿轮都内置在主体壳体内，外部没有裸露的传动部件，避免车间内的金属切屑、粉尘进入啮合间隙造成卡滞，也能防止操作人员误触运动部件造成安全隐患。

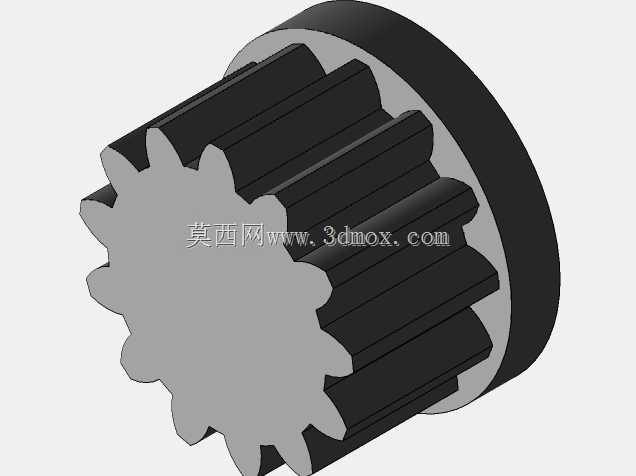

　　实际工况适配中，这套手爪既可以搭配伺服电机做精确的夹持力控制，实现易碎薄壁零件的轻柔抓取，也可以搭配旋转气缸做快速开合动作，满足高速上下料工位的节拍要求，夹爪指端预留了快换接口，可以根据不同工件的外形更换定制的仿形指垫，不需要重新调整整体传动结构，缩短产线换型的调试周期。结构受力层面，传动齿轮采用渐开线圆柱直齿设计，啮合重合度大于1.2，传递扭矩过程中不会出现传动卡顿，连杆的铰接点位置经过受力优化，夹持工件时的反作用力会通过连杆分散到主体壳体上，不会让齿轮承受额外的径向载荷，延长齿轮部件的使用寿命，夹爪臂采用等强度结构设计，在保证夹持刚度的前提下尽可能削减非受力区域的材料厚度，降低手爪整体自重，减少机器人末端的负载占用，提升机器人运动过程的响应速度。
