乘用车辆前保险杠塑料部件结构设计

　　在整车外饰结构开发流程中，前保险杠塑料部件是兼顾防护性能、外观表现与功能集成的核心外装件，本次设计的塑料保险杠采用改性聚丙烯作为基础基材，通过注塑工艺成型，整体壁厚控制在2.8mm-3.2mm区间，既保证成型过程中的熔体流动均匀性，避免出现缩痕、翘曲等注塑缺陷，也能在满足结构强度的前提下实现部件轻量化，相比传统金属保险杠减重40%以上，有效降低整车前部簧下质量，对提升车辆操控响应性有正向作用。

　　从实际装车场景来看，该部件安装于车辆前部最外侧，覆盖前防撞梁与前部车身钣金的外露区域，日常低速泊车、城区低速跟车场景下，可通过自身结构变形吸收15km/h以内的碰撞能量，避免碰撞力直接传递至车身纵梁与前部核心部件，降低轻微事故后的维修成本；高速行驶工况下，保险杠下部的导流结构可梳理前部进入车底的气流，减少车底乱流产生的升力，提升高速行驶的车轮抓地稳定性，同时上部型面与前大灯、翼子板、前格栅的安装匹配边界控制在±0.5mm公差范围内，保证整车外观的DTS间隙面差符合量产装配要求。

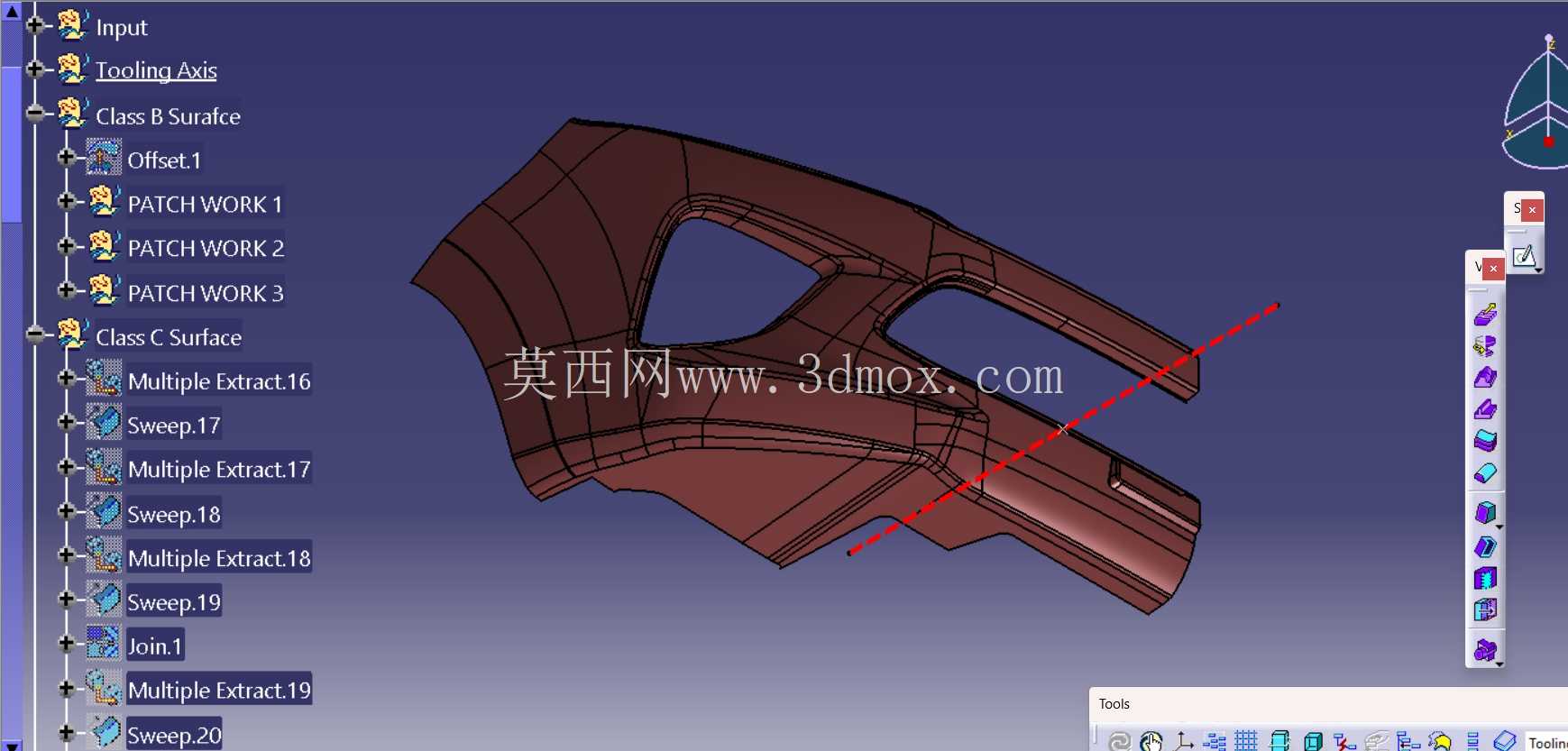

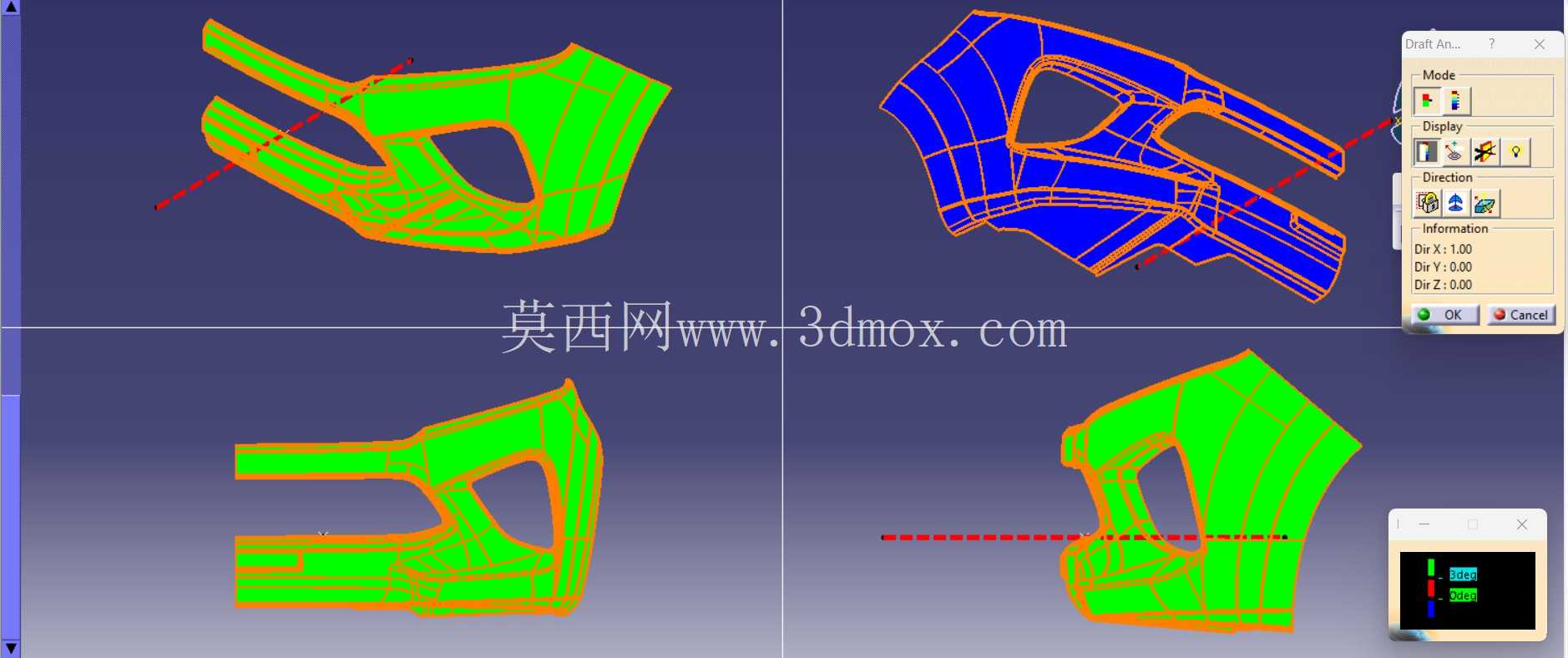

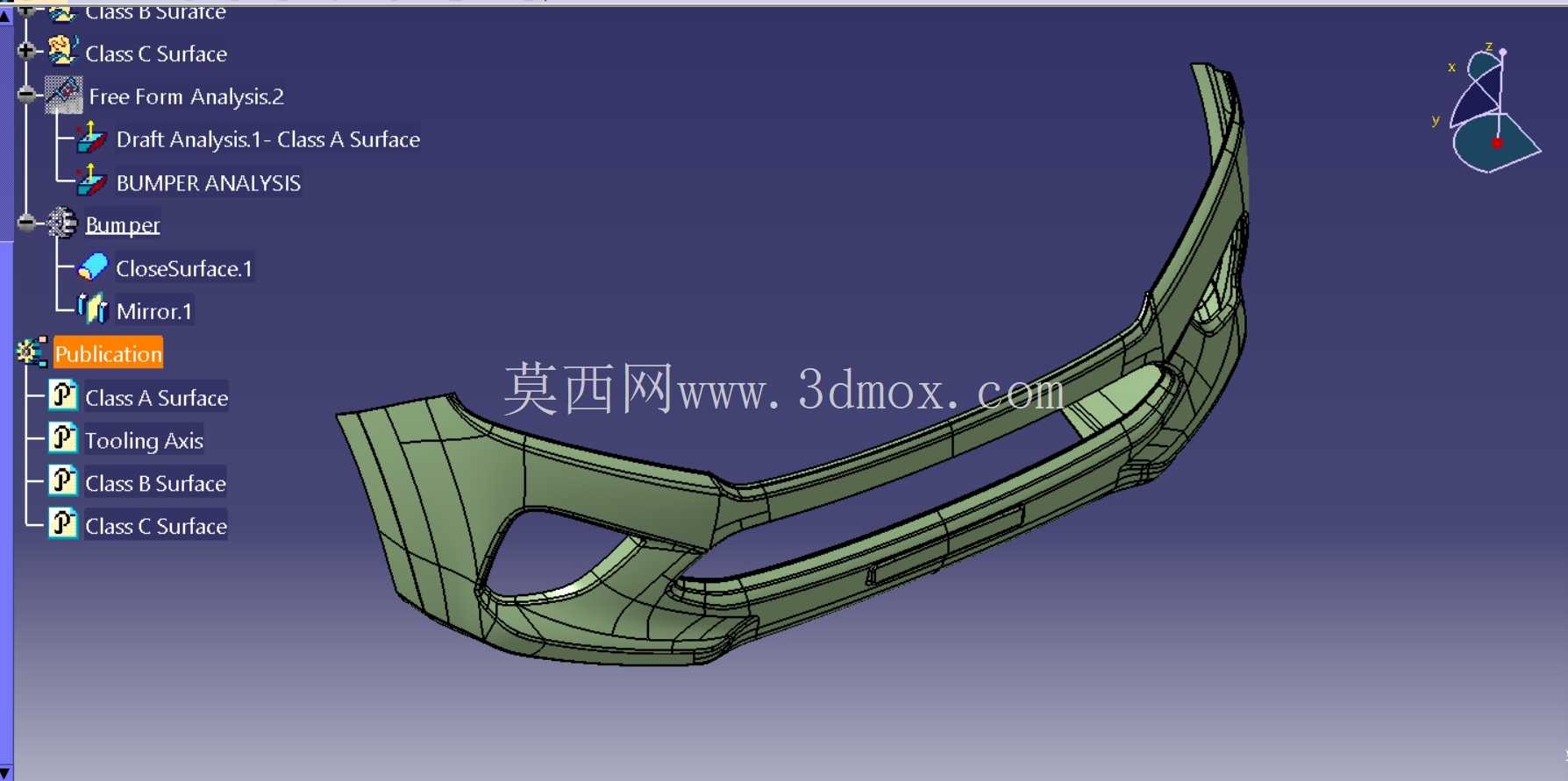

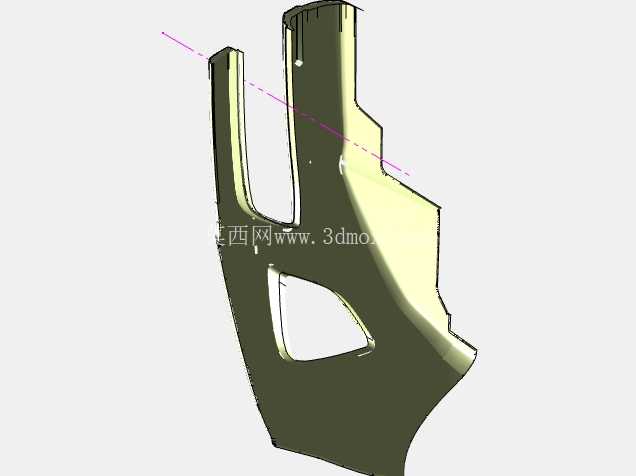

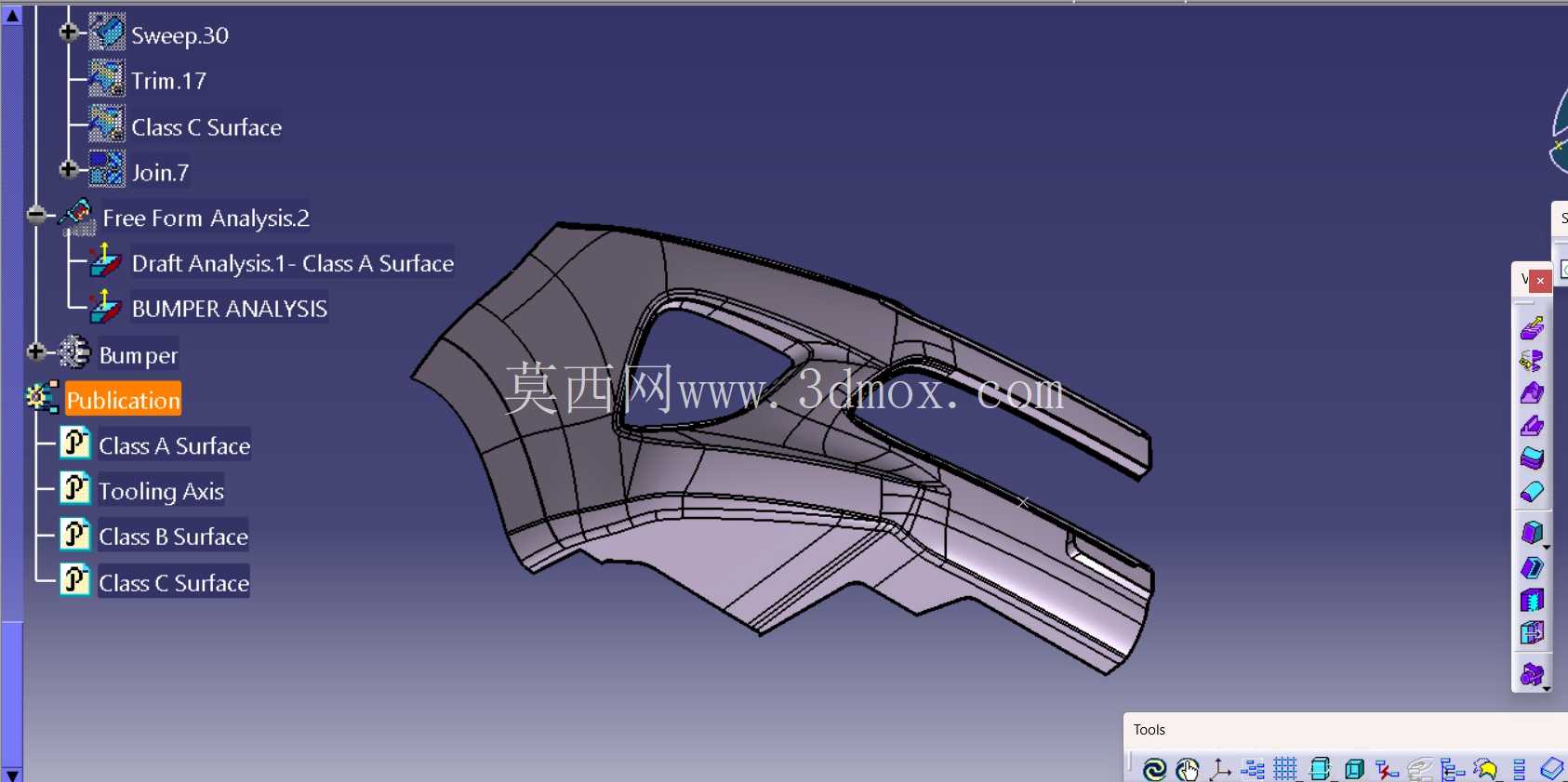

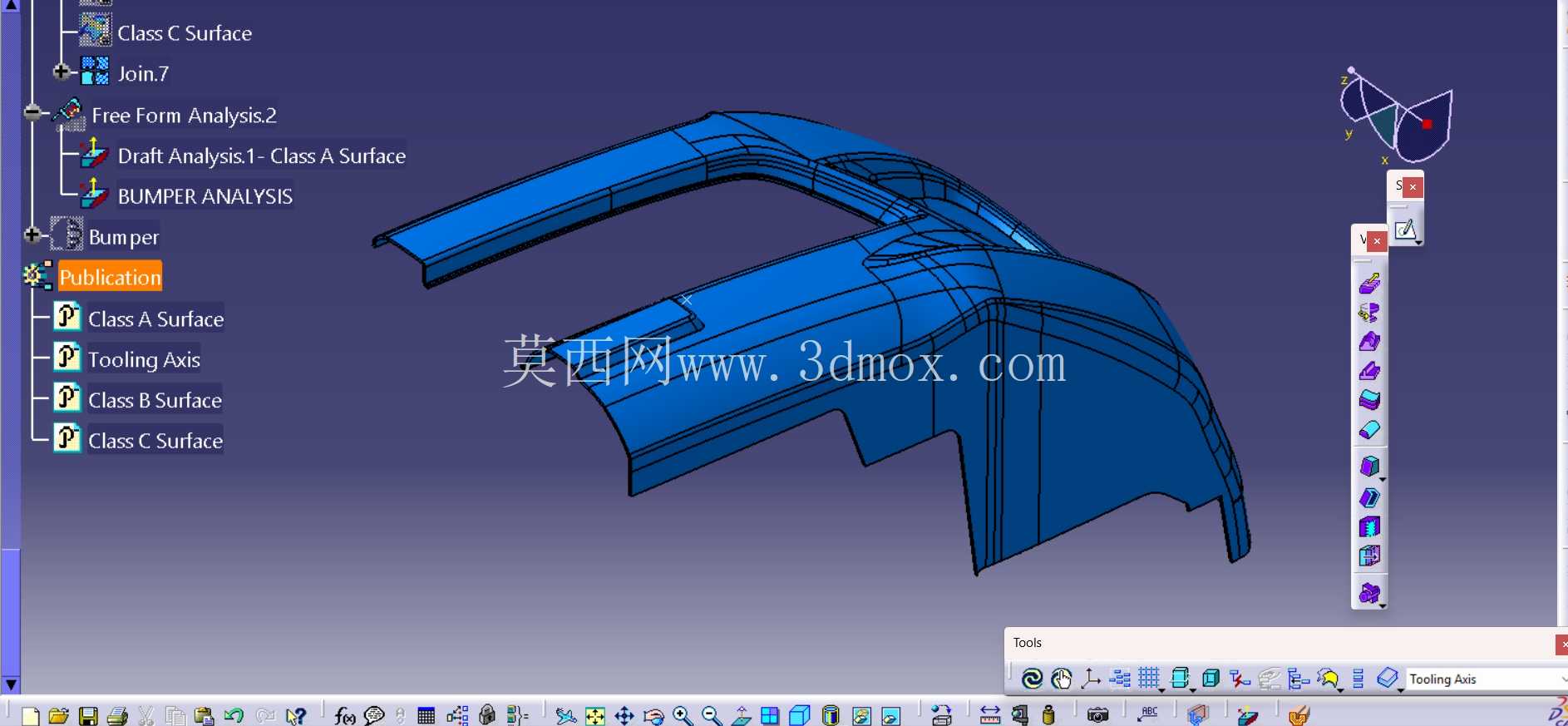

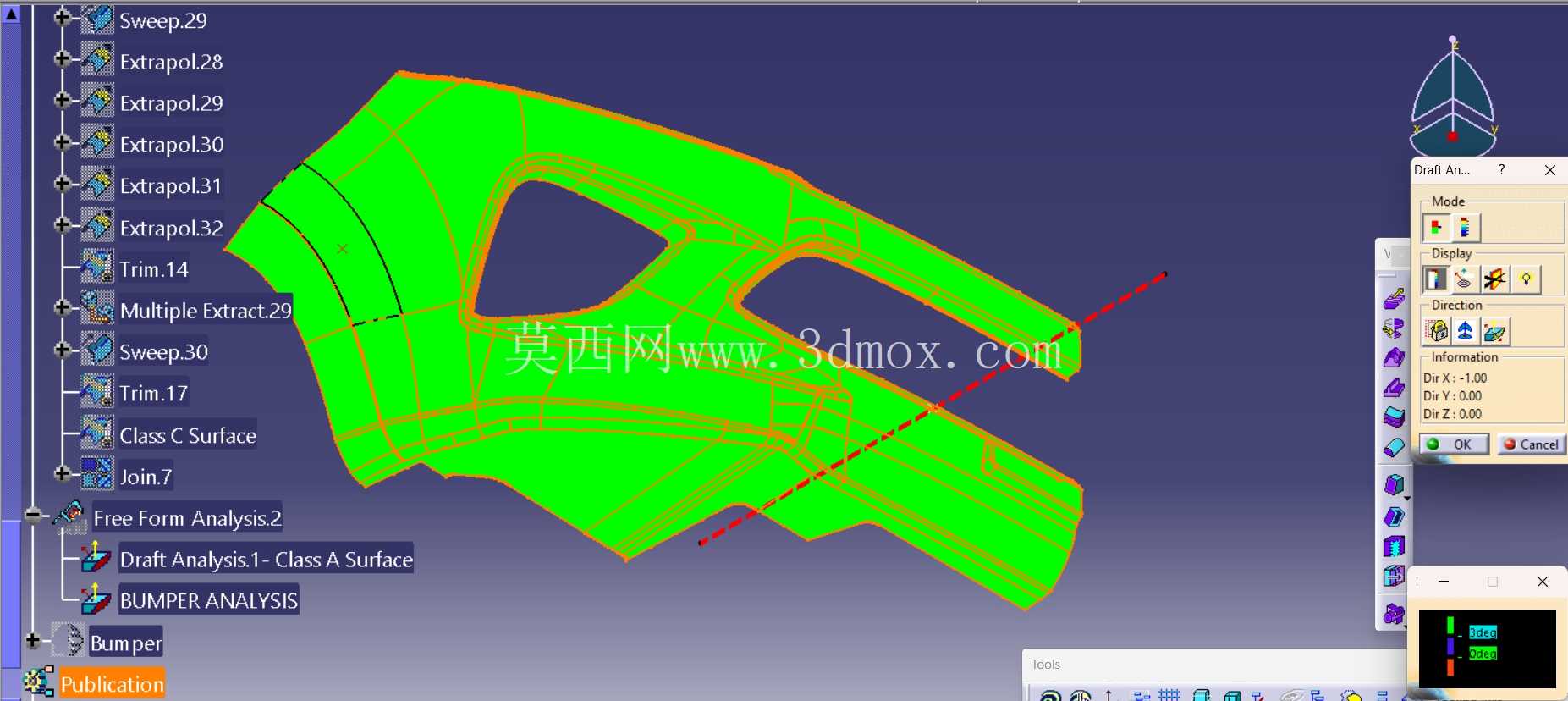

　　设计过程中首先通过A级曲面构建外表面，保证外观光影顺滑无凹凸缺陷，满足外饰件的视觉品质要求，之后通过拔模分析对所有安装卡扣、安装座的结构进行角度校验，确保脱模方向与开模方向一致，避免出现倒扣结构增加模具复杂度；内部结构设计上，在对应前防撞梁的位置设置了厚度4mm的缓冲筋条网格，碰撞时筋条可逐级溃缩吸能，同时预留了前驻车雷达、前雾灯、日间行车灯的安装孔位与定位结构，每个安装点都设置了2mm厚度的加强筋，避免行车过程中部件振动产生异响，两侧与翼子板连接的位置设计了弹性卡扣结构，可吸收装配过程中的公差累积，降低装配难度。

　　安装边界方面，部件上部通过6个塑料卡扣与前格栅安装支架连接，下部通过4个M6螺栓与前副车架前部的安装点固定，两侧各设置3个弹性卡扣与翼子板翻边卡接，整体安装后与周边部件的间隙控制在3mm±0.5mm，面差控制在0.5mm以内，既保证外观齐整，也避免行车过程中部件与周边钣金产生摩擦异响。结构设计阶段还同步做了碰撞仿真分析，验证低速碰撞下的变形量不会侵入前大灯、散热器等核心部件的安装区域，同时对表面进行了皮纹处理的预留设计，可根据车型配置需求调整表面质感，不需要额外修改模具结构。不同于金属保险杠的焊接成型工艺，该塑料部件一体注塑成型，生产效率更高，后期回收再利用的成本更低，同时材料本身具备良好的耐候性，可在-40℃到80℃的环境温度下保持结构性能稳定，满足不同地域的使用需求，表面涂层附着力也经过结构优化，避免长期使用后出现掉漆、褪色问题。
