星型排布活塞连杆径向动力装置结构

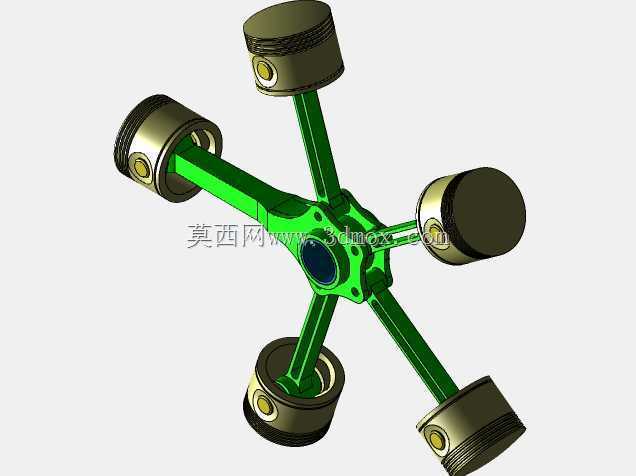

　　在航空活塞动力、小型通用航空飞行器、早期轻型螺旋桨飞机以及部分特种小型动力设备的应用场景中，径向排布的动力装置凭借其紧凑的周向布局、优异的风冷散热条件，始终占据着不可替代的应用位置。这套径向动力结构采用五缸星型均匀排布设计，所有活塞组件围绕中心曲柄轴呈72度夹角周向分布，相比直列、V型动力布局，其轴向尺寸被压缩到极小范围，能够适配机头空间狭窄、需要短轴安装的轻型飞行器动力舱，同时周向裸露的气缸外壁可以在飞行过程中直接利用迎面气流完成散热，无需额外布置复杂的水冷管路与散热系统，大幅降低动力单元的整体重量与维护复杂度。从实际功能实现来看，这套结构的核心作用是将五个活塞的往复直线运动，通过各自对应的连杆组件同步传递到中心曲柄销处，

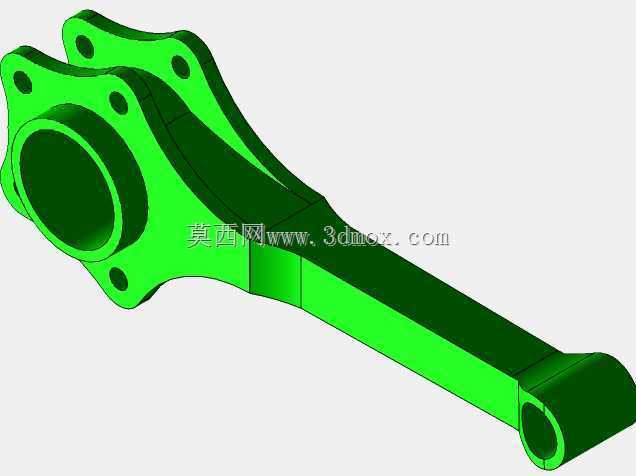

　　将往复惯性力转化为曲柄的旋转扭矩输出。设计过程中首先需要确定的是中心曲柄的回转半径，该参数直接决定活塞的行程长度，进而影响单缸排量与整体动力输出特性；五根连杆采用整体式星形连接盘结构，所有连杆的大端共同铰接在中心曲柄的同一个曲柄销上，这种设计相比多曲柄销的直列结构，大幅缩短了曲轴的轴向长度，同时让各缸的做功冲程能够均匀间隔分布，每旋转72度即可有一个气缸进入做功行程，动力输出的平顺性远优于同缸数的直列布局，扭矩波动更小，对于直接驱动螺旋桨的航空动力场景而言，能够有效降低螺旋桨旋转过程中的振动传递，提升机身飞行稳定性。在安装边界的考量上，这套结构的最大外轮廓由五个活塞处于上止点时的最外侧位置决定，

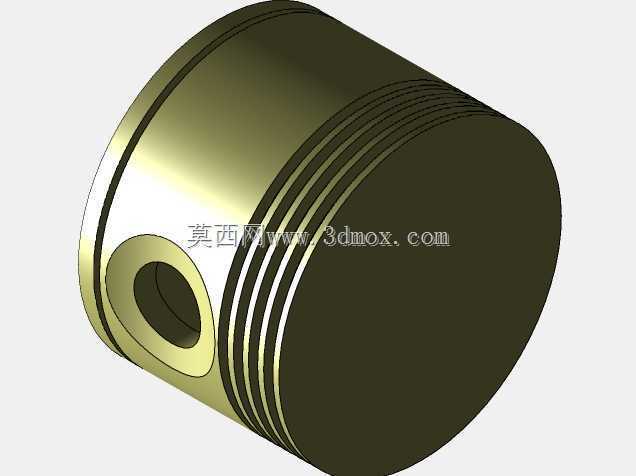

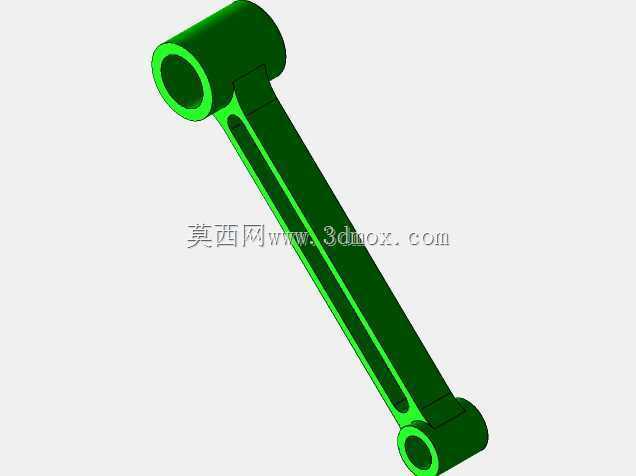

　　周向安装空间需要预留出活塞往复运动的全行程余量，同时要为气缸套、散热鳍片的安装留出足够的装配间隙；中心曲柄的两端分别布置轴承安装位，输入端用于连接启动电机、磁电机等附件，输出端直接对接螺旋桨安装法兰，轴向安装尺寸仅需覆盖曲柄长度、连杆厚度与两端轴承的支撑宽度，相比同排量的直列四缸发动机，轴向长度能够缩短60%以上，非常适合对轴向尺寸有严格限制的前置螺旋桨动力布局。结构设计细节上，每一个活塞组件都包含活塞本体、活塞环、活塞销三个核心部分，活塞销采用全浮式设计，工作过程中可以在活塞销座与连杆小端之间自由转动，让磨损均匀分布，提升组件使用寿命；连杆采用工字型截面设计，在保证足够抗拉、抗压强度的前提下，尽可能降低连杆自身的往复运动质量，

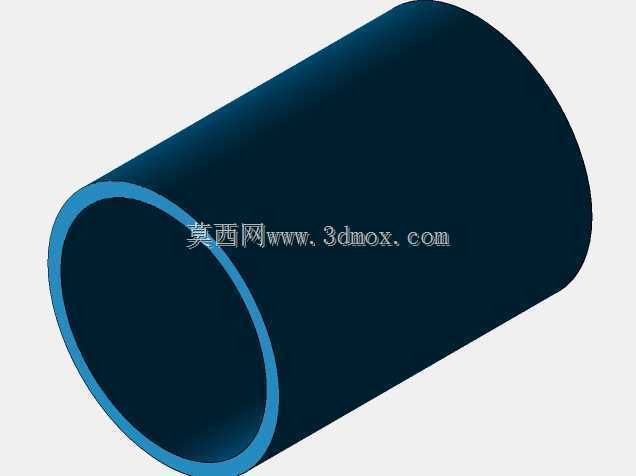

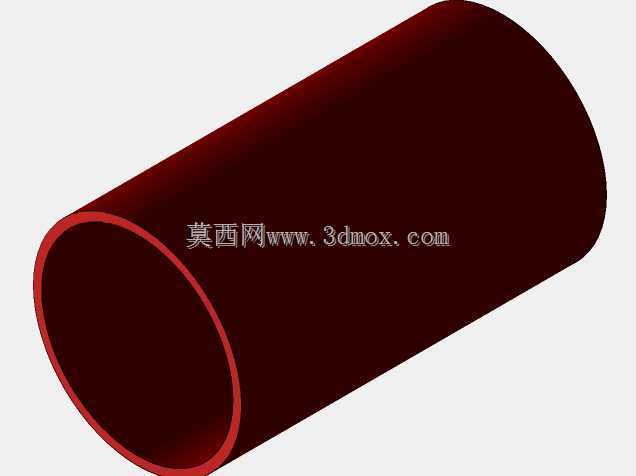

　　减少高速运转过程中的惯性力载荷，中心星形连接盘与各连杆杆身采用一体化加工设计，避免了分体式连杆大端的连接螺栓松动风险，同时提升了整体结构的刚度，能够承受五个气缸交替做功带来的交变冲击载荷。在实际装配逻辑上，需要先将所有活塞与对应的连杆小端完成活塞销装配，再将五根连杆的大端同步对齐到中心曲柄销位置，完成曲柄销的压装与轴向定位，之后再依次套入气缸套组件，整个装配过程不需要复杂的专用工装，周向开放的布局让每个气缸的维护、检修都可以在不拆解整体动力单元的情况下完成，地勤维护效率远高于封闭布局的水冷发动机。针对不同的应用场景，这套结构还可以通过调整活塞直径、曲柄回转半径来调整单缸排量，适配不同功率等级的动力需求，当应用于小型地面固定动力设备时，还可以在中心曲轴端加装皮带轮，输出旋转动力驱动发电机、水泵等附属设备，周向布局的特性也让其可以适配多组附件的同步驱动，不需要额外设计复杂的分动结构。需要注意的是，由于所有连杆共用一个曲柄销，设计过程中需要精确计算各连杆的摆动角度差，避免活塞运动到上止点、下止点位置时连杆与相邻气缸内壁发生运动干涉，同时要对曲柄销的润滑路径做针对性设计，保证五个连杆大端的铰接位置都能得到充分的润滑油供给，避免高速运转过程中出现干摩擦导致的部件烧蚀。
