汽车内饰用塑料开关挡板结构设计

在汽车座舱内饰的结构设计环节，开关类周边覆盖件的匹配精度直接影响用户操作触感与内饰整体质感，这款开关挡板正是围绕座舱内功能开关区域的安装防护需求开发的结构件。日常使用场景中，该部件承担多重作用：首先是作为开关组件的安装承载框架，将拨钮、按键类开关规整固定在仪表台、门板或者中控扶手的对应安装位，避免开关组件在长期按动、颠簸工况下出现松旷移位；其次是覆盖开关周边的钣金切口、线束接插件与安装卡扣，让内饰表面保持连续整洁的视觉效果，同时阻挡灰尘、泼溅液体进入开关内部的电路区域，降低电路接触不良的故障概率。

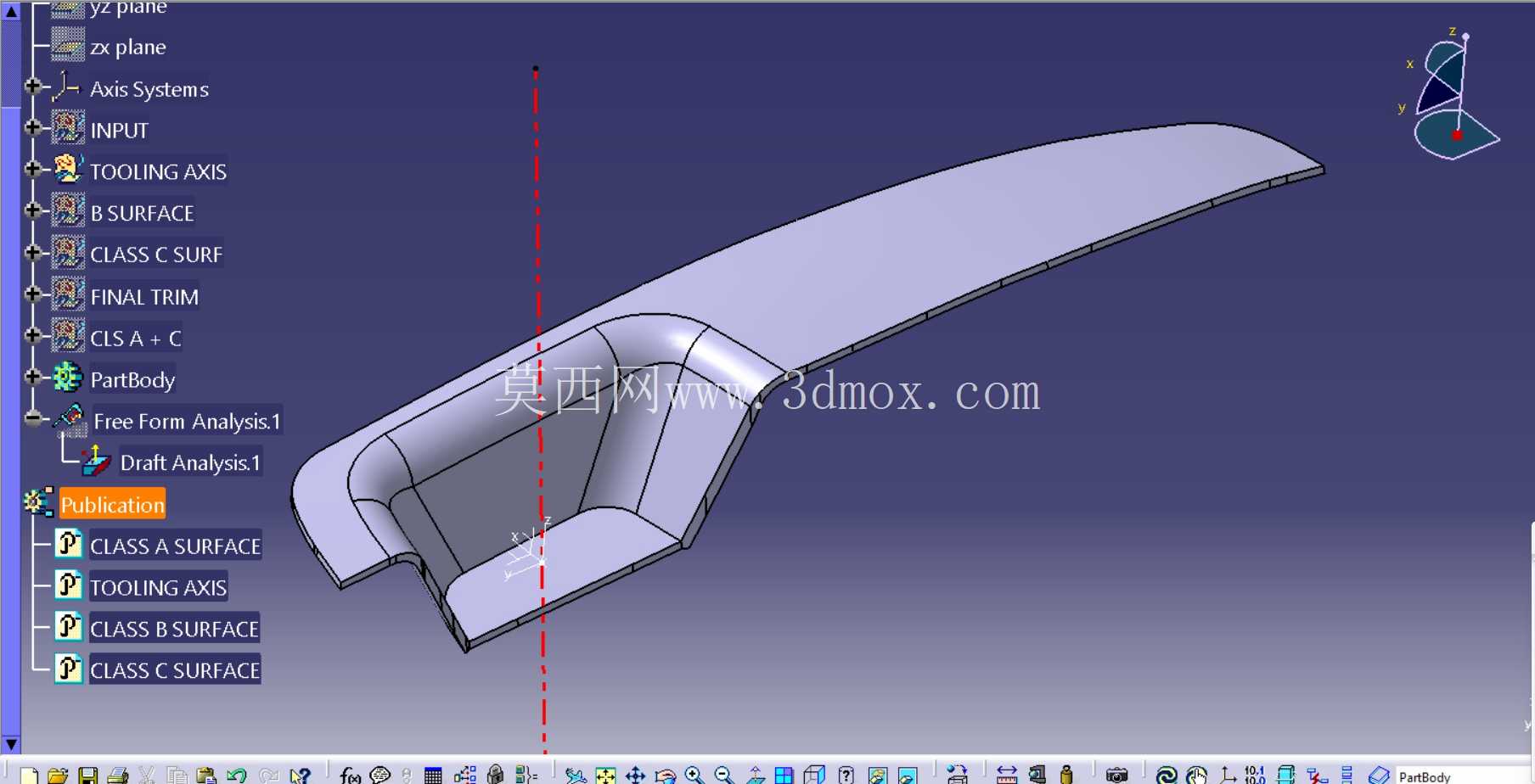

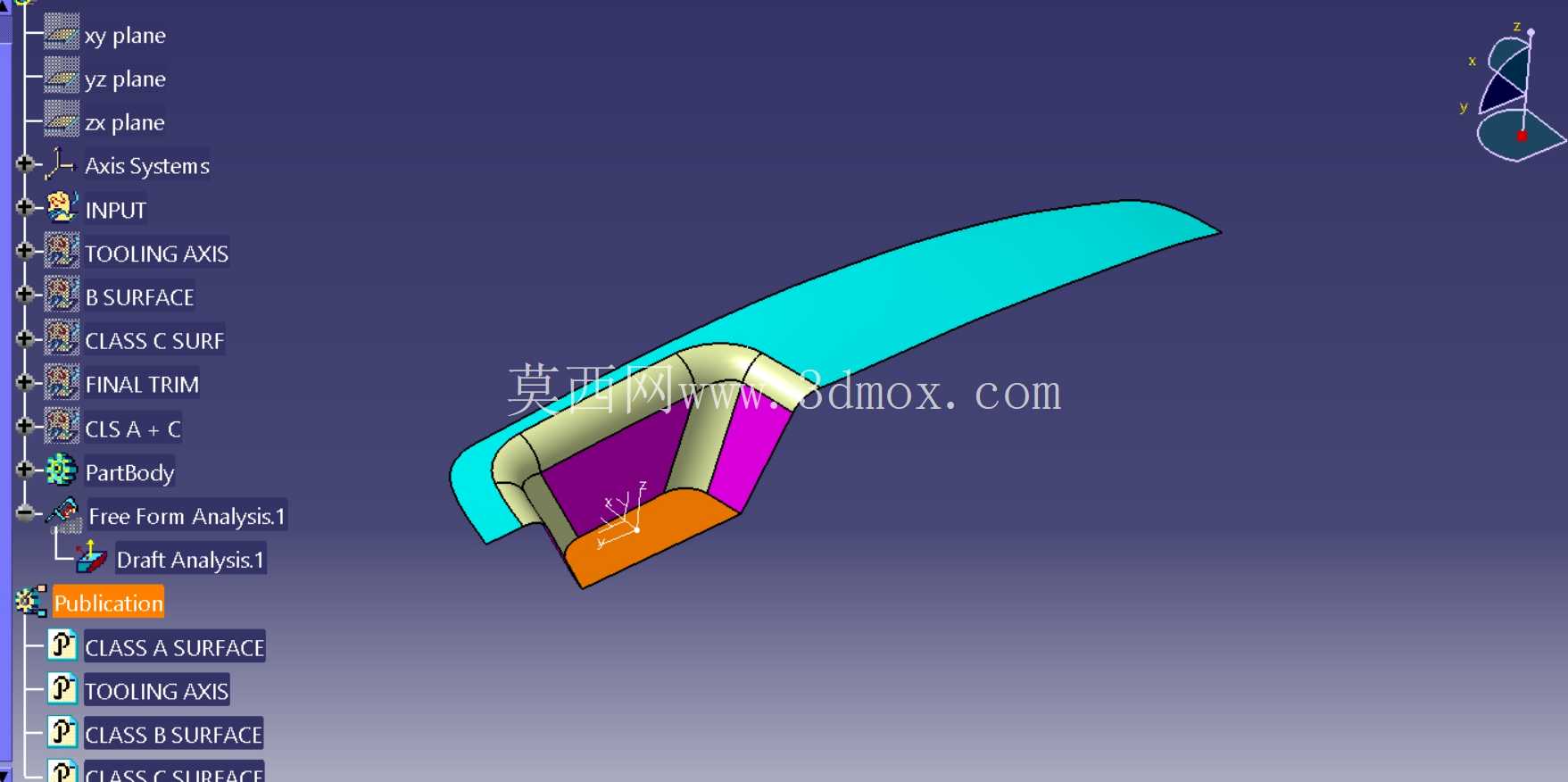

从结构设计思路来看，该部件采用了随形曲面的整体造型，完全匹配安装位置的内饰型面曲率，边缘做了连续的翻边结构，一方面提升薄壁塑料件的整体刚性，避免安装后出现边缘翘曲、按动异响的问题，另一方面翻边结构可以和周边的内饰护板形成均匀的配合间隙，控制装配段差在0.5mm以内，满足汽车内饰的外观匹配公差要求。部件内侧预留了开关组件的避让空腔，空腔的轮廓尺寸根据对应开关的外形边界做了0.8mm的间隙预留，既保证开关安装时不会出现卡滞，也不会因为间隙过大导致开关晃动。同时内侧设置了多个定位柱与卡扣安装位，定位柱的直径公差控制在±0.05mm，装配时先通过定位柱和周边护板的定位孔完成预定位，再通过卡扣卡接固定，不需要额外打螺丝，提升总装车间的装配效率，也方便后期售后维修时的拆卸更换。

从外形尺寸与安装边界来看，该部件整体为长条形曲面结构，长度方向顺着内饰型面的走向延伸，宽度方向刚好覆盖开关组的安装区域，整体壁厚控制在2.5mm，既满足注塑成型的工艺要求，避免出现缩痕、缺胶的成型缺陷，也不会因为壁厚过大导致材料浪费、零件重量增加。安装时需要注意，该部件的安装面和背后的钣金支架之间预留了3mm的线束走线路径，开关的接插件可以顺着空腔侧面的出线槽完成布线，不会出现线束被夹压的问题。表面处理可以根据内饰整体风格做皮纹、哑光或者高光处理，和周边内饰件的光泽度、纹理保持一致，避免出现明显的色差或者质感差异。

在实际使用的工况验证中，该结构需要满足-40℃到85℃的环境温度耐受要求，不会因为高温出现变形塌陷，也不会因为低温出现脆裂，同时经过上万次的开关按动循环测试，挡板的固定结构不会出现松脱，边缘和周边护板的配合间隙不会发生明显变化。对于结构设计从业者来说，这类内饰覆盖件的设计核心不在于复杂的功能结构，而在于对匹配公差、安装工艺、使用工况的细节把控，每一个翻边的角度、每一个卡扣的位置、每一处间隙的预留，都需要结合实际装配和使用场景反复调整，才能保证零件在量产装配和长期使用中达到预期的效果。
