乘用车车门内侧装饰面板结构设计

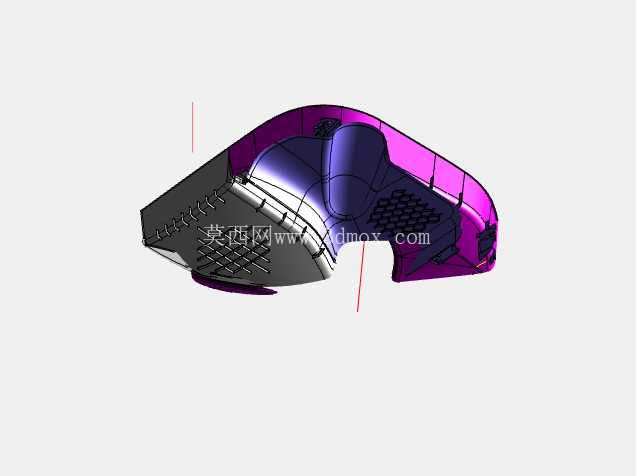

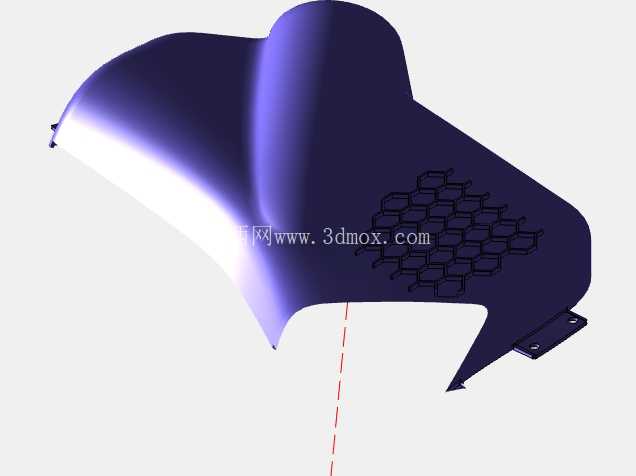

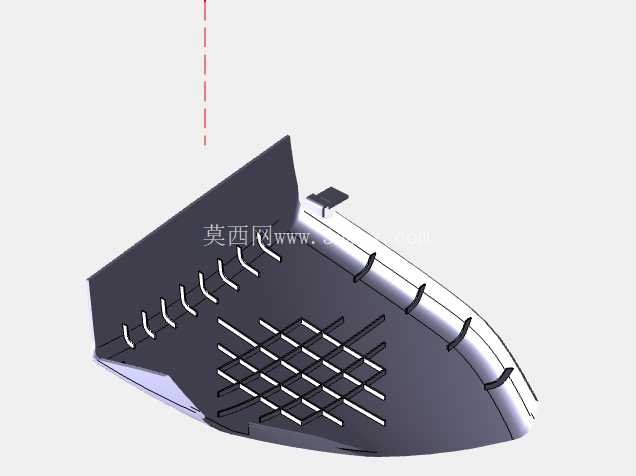

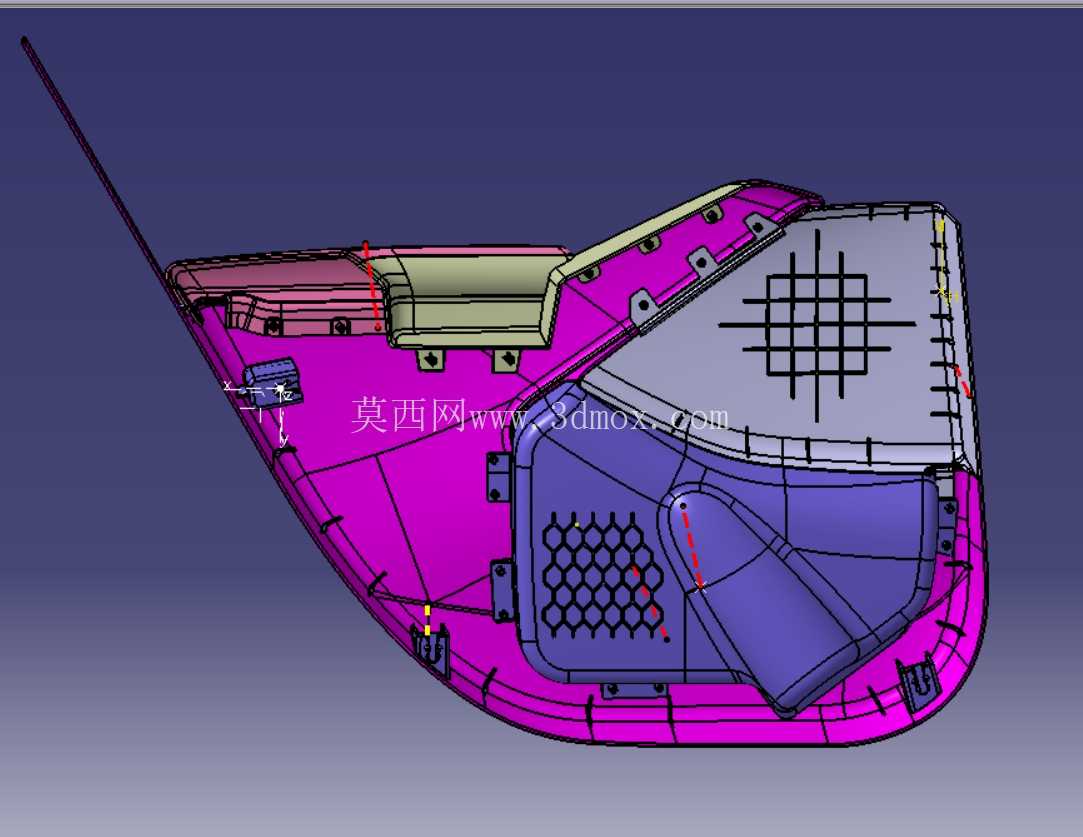

车门内饰板作为乘员舱侧围直接接触的覆盖件，日常使用中需要兼顾触感、功能集成与结构防护的多重需求，在整车内饰开发流程中，属于人机交互频次极高的部件。从结构设计逻辑来看，该部件采用分区域造型设计，上部靠车窗侧为硬质支撑区域，匹配车窗升降的运动边界，预留足够的避让空间，避免玻璃升降过程中与内饰板产生运动干涉；中部扶手区域做了内凹式的曲面造型，完全贴合人体手臂自然放置的弧度，肘部倚靠时的支撑面做了加厚处理，内部预留了扶手发泡层的安装厚度，兼顾支撑性与触感舒适度。下部储物区域采用大深度内凹结构，可容纳日常随身物品，边缘做了圆角过渡处理，避免取放物品时产生磕碰，同时在储物腔内侧预留了扬声器安装位，开孔区域做了格栅式加强筋设计，既保证声音穿透效果，又避免大面开孔导致的结构强度不足。

从安装匹配角度来看，该内饰板的外轮廓完全贴合车门内钣金的焊接边界，周圈设计了一圈卡扣安装座，对应钣金上的预冲孔位，安装时通过塑料卡扣实现与钣金的快速卡接，卡扣座周边做了十字加强筋结构，避免安装过程中卡扣座受力断裂；靠近车门铰链与门锁的位置，额外设计了螺丝固定柱，通过金属螺丝实现硬连接，避免车辆长期行驶振动导致的内饰板松动异响。部件上集成的开关安装位做了精准的卡槽设计，对应车窗控制开关、门锁开关的外形尺寸，预留了线束走形的空腔，线束通过内饰板内侧的线卡固定，避免车辆颠簸时线束晃动产生异响。

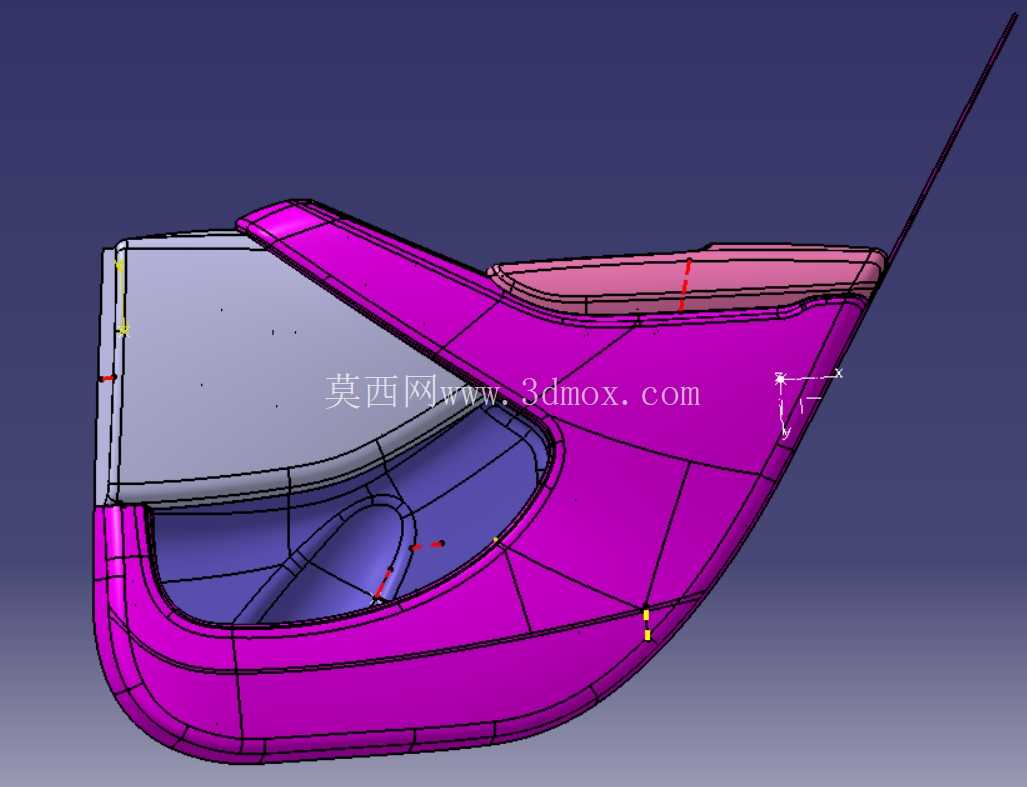

材质选择上，该部件主体采用改性PP注塑成型，扶手区域可根据配置需求包覆软质TPE或者皮革面料，不同材质的贴合区域做了压边凹槽设计，方便面料包覆时的定位与固定，避免长期使用后面料起翘脱落。外观曲面做了渐消面处理，从上部的硬质区域到下部的储物区域，曲面过渡顺滑无突兀棱角，分模线设置在部件背面与钣金贴合的边缘位置，乘员可见区域无明显分模痕迹，保证外观的整体性。色彩分区上采用双色搭配，上部区域采用浅灰色降低车内压抑感，下部扶手与储物区域采用深紫色耐脏配色，兼顾视觉效果与日常使用的耐脏需求。

在结构强度设计上，内饰板背面根据受力分布设计了不同高度的加强筋，扶手倚靠区域的加强筋密度更高，可承受成年人肘部倚靠的垂直载荷，不会出现凹陷变形；门板中部的大面积区域做了网格状加强筋，在控制部件重量的前提下提升整体刚性，避免车辆行驶过程中内饰板产生共振噪音。部件与车门钣金之间预留了足够的空腔，用于布置玻璃升降器、门锁机构、防撞梁等车门内部构件，空腔的间隙均匀控制在10-15mm，既避免内饰板与内部构件产生运动干涉，又不会因为间隙过大占用车内乘员空间。针对车门上的扬声器安装位，周边设计了密封胶条的安装槽，安装扬声器后可通过胶条实现密封，提升音响的发声效果，同时避免车门内部的水汽进入乘员舱。在车门拉手的对应位置，内饰板做了内凹式的避让空间，方便乘员握持拉手开关车门，避让空间的边缘做了圆滑过渡，不会划伤乘员手部。
