工业壁挂式钣金电气控制防护箱体

　　这款箱体面向车间现场、产线侧边、设备旁挂装以及小型工控站的电气容纳需求，用来安放断路器、端子排、小型PLC、开关电源、继电器模组与接线端子等元件。外壳采用金属薄板折弯成型，整体为封闭式矩形柜体，正面配置可开启的箱门，门体与柜体之间预留密封压合边，能够在多尘、有少量飞溅的工业环境中降低粉尘与潮气侵入内部的风险。

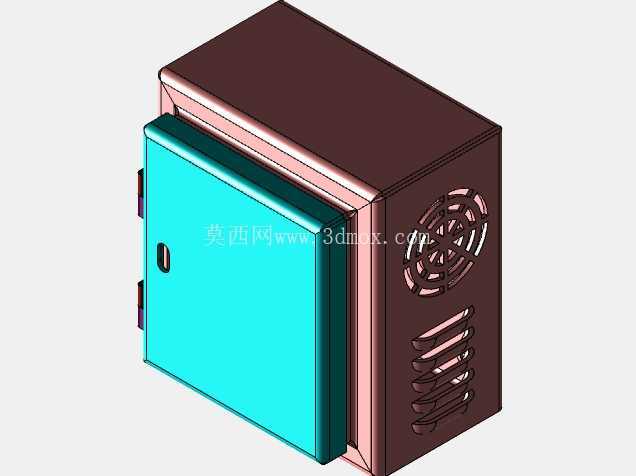

　　从结构布局看，箱门位于正面，门上预留锁孔位置，日常检修时开门即可操作内部元件，关闭后通过锁具压紧，避免无关人员误触。柜体侧板设置了圆形风机安装位与多条长条形通风百叶，圆形区域对应轴流风机的安装轮廓，周边预留固定孔位；下方百叶风道与风机形成对流路径，热风从上部或侧部排出，冷风从低位进入，使电源、驱动器等发热器件在密闭柜内仍能维持稳定工作温度。通风口在建模时保留了钣金冲切与翻边特征，既保证通气面积，又兼顾板材刚度。

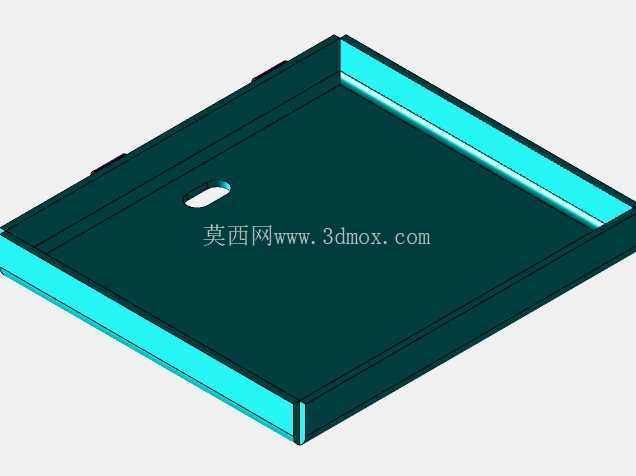

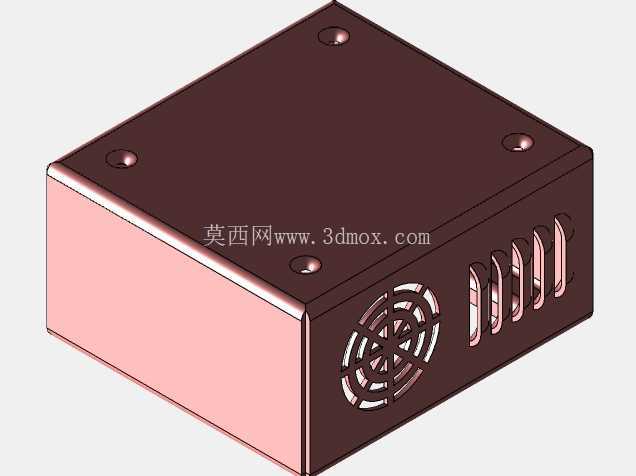

　　建模过程中，柜体主体、门板、侧边加强折边均按照钣金件思路拆分，折弯线、搭接边、止口与安装孔位保持一致。门板边缘做出回折结构，关闭后与柜体止口重叠，形成类似迷宫密封的配合面；柜体背部预留贴墙安装面，可在背部加工挂装孔或焊接固定耳，配合膨胀螺栓挂装在墙面、立柱或设备机架上。设计时需要重点核对背部挂孔间距与现场墙体、型材立柱的位置关系，同时保证箱体满载元器件后的重心贴近安装面，避免悬臂受力。

　　外形边界以长方体为主，门板略突出于柜体正面，侧边散热区不额外占用过多宽度，适合在通道狭窄的设备间隙中布置。安装边界方面，柜体前方需预留开门与接线操作空间，侧面通风面不宜紧贴墙面或其他设备，以免阻挡风道；背部与安装面之间可根据防护要求加垫密封件。柜体内部可根据电器排布加装安装板、DIN导轨与线槽，安装板通过螺钉固定在柜体内部预留柱位上，强弱电元件分区布置，走线沿线槽汇聚至端子排。

　　在实际选型与结构复核中，需要结合内置元件数量确认箱体有效容积，依据发热功率核算通风面积或风机规格；薄板厚度、折弯圆角与焊接位置则影响柜体承重和抗变形能力。门体铰链、锁具与密封压边要协同设计，保证多次开启后仍能贴合。该结构兼顾防护、散热、检修与挂装便利性，适合作为小型电气控制系统的外层承载与防护部件。
