通用2mill5ax五轴CAM模拟用机床结构

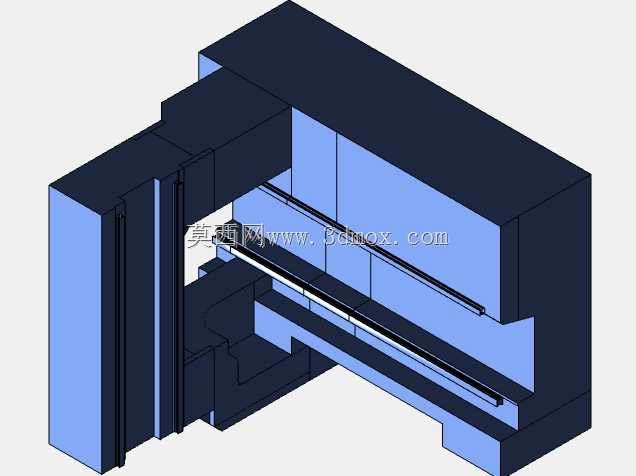

　　这套结构模型主要面向五轴铣削加工的CAM仿真验证场景搭建，在实际机加工生产环节中，CAM程序的前置验证是规避加工撞机、过切、行程超限问题的核心环节，不少车间在导入新的五轴加工程序前，都会先在虚拟环境中完成全流程走刀模拟，确认刀具路径与机床各运动轴的运动逻辑无冲突后，才会将程序导入实体设备开展加工，这套模型正是为这类模拟场景提供精准的机床本体结构参考。从结构设计逻辑来看，模型还原了龙门式五轴铣削设备的核心运动架构，立柱采用整体式高刚性布局，横向滑枕沿横梁导轨做X向运动，主轴箱沿滑枕导轨实现Z向垂直进给，工作台侧配套的回转轴与摆轴结构可实现工件的多自由度姿态调整，匹配2mill5ax对应的五轴五联动加工需求，各运动副的行程边界在建模时完全参照同类型通用五轴铣削设备的实际参数设定，模拟过程中可精准复现各轴的软硬限位位置，避免仿真阶段出现行程误判。

　　从安装边界来看，模型整体采用对称式基座布局，底部安装面的定位孔位、地脚螺栓的分布间距均按照通用工业机床的安装规范设置，设备总宽度适配常规车间加工区域的通道预留要求，主轴端面到工作台面的最大、最小距离完全覆盖常规中小型精密零件的加工装夹高度范围，不管是板类零件的平面铣削，还是复杂曲面结构的五轴联动铣削、磨抛加工，都能在模拟环境中还原真实的装夹与加工空间。在实际应用中，这类CAM模拟用模型可直接导入主流加工仿真软件，完成刀具长度补偿、半径补偿的参数匹配，验证加工过程中主轴与夹具、工件的干涉情况，尤其是针对带有复杂倒扣、多面连续加工特征的阀块、精密仪表零件，可提前预判摆轴转动过程中是否会出现滑枕与工作台的碰撞，减少实体设备的试切时间，降低材料损耗与设备撞机风险。

　　模型的外形结构做了工程化简化处理，去掉了设备外壳、电气柜、管线等不参与运动干涉校验的附属结构，保留了所有参与运动的核心刚体部件，各部件的装配约束关系完全按照实体设备的运动逻辑设置，模拟过程中各轴的运动方向、传动关系与实体设备保持一致，不会出现仿真运动逻辑与实际设备不符的问题。针对磨加工场景的模拟需求，模型的主轴安装位预留了磨头换装的接口尺寸参考，可匹配不同规格的铣削主轴、磨削主轴的模拟装配，在开展铣磨复合加工的CAM程序验证时，可直接替换主轴部件模型完成全工序的加工模拟，无需重新调整整体机床的结构坐标系。

　　从结构刚性的设计还原来看，横梁与立柱的连接部位采用了加宽的贴合面设计，模拟过程中可还原高进给速度下的主轴运动空间范围，避免因结构简化导致的运动空间误判，工作台的T型槽布局、装夹基准面的位置也完全参照通用五轴设备的工作台参数设置，模拟工件装夹时可直接按照实际装夹位置定位工件坐标系，提升仿真结果与实际加工的匹配度。不少工艺人员在编制五轴加工程序时，容易忽略摆轴转动过程中的刀具长度变化带来的行程问题，这套模型在结构上精准还原了主轴鼻端到摆轴回转中心的距离参数，模拟过程中可实时反馈各轴的坐标位置，提前发现程序中存在的超程问题，同时也能验证后置处理程序输出的坐标值是否与设备的运动逻辑匹配，减少后置处理的调试周期。
