四轴铣床用凸轮类CAM模拟加工构件

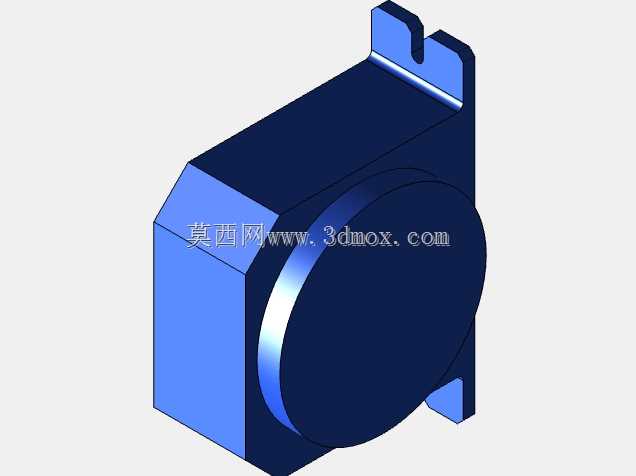

　　在多轴铣削加工的CAM仿真环节，这类构件的三维模型是验证四轴加工刀路合理性、排查干涉碰撞的核心载体，日常车间做异形轮廓类零件的四轴铣削工艺验证时，常需要这类标准化的模拟件来完成前置仿真校验，避免实际加工中出现撞机、过切、行程超限等问题。从结构设计来看，该构件主体采用方形基座搭配圆形工作端的组合构型，方形基座的上下两端设置了带缺口的安装支耳，支耳上的定位缺口直接对应加工中心工作台的T型槽定位基准，安装时不需要额外做复杂的找正操作，只要将支耳缺口卡入工作台定位块即可完成快速装夹，支耳的厚度设计预留了足够的压紧空间，普通压板即可完成固定，不会出现装夹干涉加工区域的问题。圆形工作端的外圆面是四轴加工的核心作业区域，整个圆形端面与方形基座的同轴度公差控制在0.02mm以内，在CAM模拟中可以直接作为第四轴回转的基准轴，不需要额外做基准转换，能大幅减少仿真前的模型预处理工作量。基座侧面的斜切结构是特意设计的避让结构，当四轴带动工件回转到特定角度时，斜切面可以避开主轴端的刀柄与夹具，避免仿真过程中出现误判的干涉报警，同时也能减少实际加工中的空行程距离。

　　从实际应用场景来说，这类构件常作为四轴铣床加工教学、工艺验证的标准测试件，也可以作为复杂凸轮类零件加工前的等效模拟件，在做四轴后处理调试时，用该模型跑一遍完整刀路，可以快速验证后处理输出的A轴回转角度、进给速度、主轴抬刀高度是否符合机床实际参数，避免直接加工贵重工件时出现报废。设计过程中特意将所有棱边做了R0.5的倒角处理，既符合实际机械加工的工艺要求，也避免CAM仿真中因为尖锐棱边导致的刀路计算异常，安装支耳的缺口宽度采用行业通用的16mm标准尺寸，适配绝大多数中小型立式加工中心的工作台定位槽，不需要额外制作转换工装。

　　整个构件的外形尺寸控制在120mm100mm80mm的范围内，属于中小型测试件，不管是仿真运算还是实际试切，都不会占用过多的机床内存与加工时间，单次试切的材料成本也控制在较低水平。圆形工作端的端面预留了2mm的工艺余量，在CAM模拟中可以完整演示粗加工、半精加工、精加工的全流程刀路，包括曲面驱动、流线驱动等多轴加工常用的刀路生成方式都能在该模型上完成验证。基座的底面设计为全平面结构，作为装夹的第一基准面，平面度公差设置为0.01mm，仿真时可以直接将底面设置为装夹固定面，不需要额外做基准面的拟合处理，支耳上的缺口侧面与底面的垂直度公差控制在0.015mm，保证装夹后的定位精度，避免仿真中因为基准偏差导致的刀路偏移误判。

　　在实际生产场景中，很多工厂在引入新的四轴加工设备、更新CAM软件版本或者调试新的后处理文件时，都会先使用这类标准模拟件完成全流程仿真验证，确认所有刀路、回转动作、换刀逻辑都没有问题后，才会进行正式零件的加工，能有效降低设备调试阶段的试错成本，减少因为工艺问题导致的设备损坏与工件报废。该模型的结构设计完全贴合实际加工的工艺逻辑，没有多余的装饰性结构，所有特征都是为了满足CAM模拟与实际试切的需求，不管是用于多轴加工的教学演示，还是企业内部的工艺验证，都能很好地完成对应的功能。
