五轴通用铣削CAM模拟用机构组件

项目分类:机床 发布时间:2025-10-12 ID:1086691
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件
  • 五轴通用铣削CAM模拟用机构组件

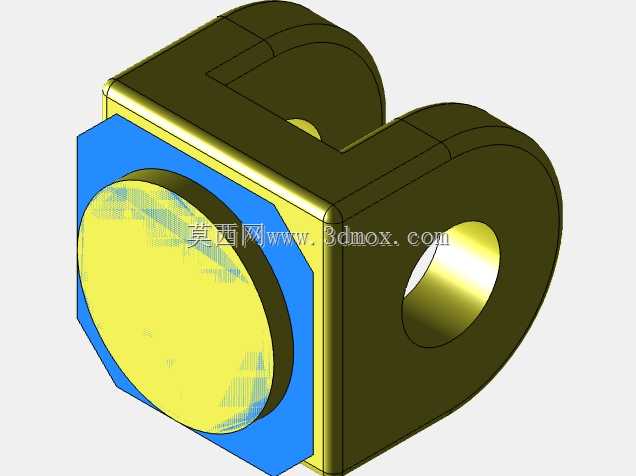

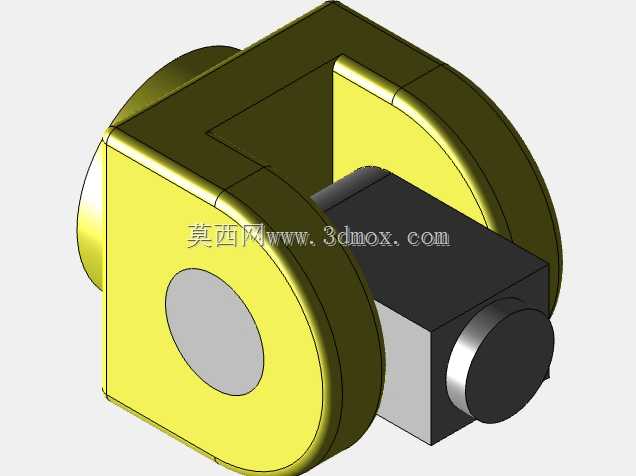

  这套五轴铣削模拟机构,主要面向多轴加工CAM编程环节的仿真验证场景,在实际五轴加工中心的编程作业中,编程人员完成刀路编写后,可依托该模型完成全流程的刀路碰撞检查、行程边界验证、奇异点规避预判,避免实际加工中出现撞机、过切、超程等生产事故。从结构设计来看,该组件采用U型架搭配回转主轴单元的布局,U型架承担两个回转轴的支撑功能,架体两侧的同轴回转副可带动前端的主轴安装座完成绕X轴的摆动动作,主轴安装座内部集成的回转单元可带动刀具装夹端完成绕自身轴线的旋转,配合外部机床的三个直线轴,即可实现五轴五联动的全姿态加工模拟。

  设计过程中,优先考虑了CAM模拟的运动真实性,所有回转副的旋转行程均参考主流立式五轴加工中心的摆角范围设置,U型架的摆动角度覆盖正负110度区间,主轴端的回转行程可实现360度连续旋转,完全匹配实际加工中常见的倒扣加工、斜面铣削、叶轮类零件加工的姿态需求。外形尺寸方面,该模拟机构的整体包络尺寸控制在适配常规CAM软件仿真环境的比例范围内,U型架的开口间距预留了足够的刀具装夹空间,可兼容不同长度的铣刀、刀柄模型装配模拟,架体两侧的回转轴同轴度公差在模型中按照实际机床的装配精度设置,确保模拟过程中运动轨迹与真实设备一致。

  安装边界上,该组件的底部安装面设置了标准化的定位接口,可直接匹配CAM软件中常见的机床工作台安装坐标系,无需额外调整坐标原点即可快速导入仿真环境,安装面的定位孔位、连接尺寸均参考通用五轴铣头的安装规格设计,可直接替换不同仿真场景下的原有铣头组件。在实际应用中,该模型可覆盖模具钢铣削、铝合金结构件加工、复杂曲面零件五轴联动加工等多种场景的模拟需求,模型的各个运动部件均做了独立的实体拆分,在CAM仿真环境中可单独设置各部件的运动属性、碰撞检测优先级,针对容易发生碰撞的主轴端面、U型架内侧区域,模型保留了完整的实体特征,可精准检测刀柄、刀具与工件、夹具之间的最小安全距离。

  设计时特意简化了非核心的外观细节,保留了所有影响运动干涉、行程验证的关键结构特征,既保证了仿真过程的计算效率,又不会因为过度简化导致碰撞检测失真。对于编程人员来说,使用该模型开展CAM模拟时,可直接在软件中匹配对应的五轴后处理配置,验证刀路在不同摆角状态下的进给速度匹配、主轴转速适配情况,提前预判加工过程中因摆角突变导致的刀痕问题,同时可验证短刀具加工深腔结构时的摆角可行性,减少实际加工中的换刀试切环节,提升五轴加工的编程效率与一次合格率。该机构的结构布局也参考了市面上主流的双摆头五轴铣削单元的结构形式,各部件的质量属性、转动惯量参数可按照实际设备参数赋值,在高级仿真场景中还可开展加减速过程的运动特性模拟,进一步贴合真实加工的动态过程。
