四轴通用铣削加工模拟三维结构

这套四轴铣削加工模拟结构，主要面向立式加工中心的多轴铣削工序仿真验证场景，在实际车间投产前，可通过该结构完成刀路轨迹的碰撞校验、加工行程边界确认，避免实际打样阶段出现主轴撞机、夹具干涉、超程报警等常见生产问题。从实际加工场景来看，这类四轴铣削结构适配带A轴转台的通用铣床，可完成带空间凸轮轮廓、复杂曲面槽型、周向分布特征的零件加工，常见于阀门阀块的异形流道加工、仪表类零件的周向特征铣削、小型传动件的复杂型面加工场景，相比传统三轴铣削，可减少多次装夹带来的定位误差，将形位公差控制在更稳定的区间。

设计过程中优先考虑了加工运动的干涉边界，将转台回转中心、刀具伸出长度、工作台装夹范围的参数做了对应匹配，结构上预留了标准夹具的安装接口，可适配通用平口钳、三爪卡盘等常见装夹附件，安装边界参考通用立式加工中心的工作台T型槽间距设置，无需额外制作过渡转接板即可完成装夹固定。外形尺寸上参考主流850型加工中心的行程范围设定，X向行程覆盖常规中小型零件的加工长度，Y向预留足够的排屑空间，Z向考虑了刀具长度补偿的冗余量，四轴转台的回转直径控制在工作台允许的回转范围内，避免转台回转时与机床护板、主轴端面发生碰撞。

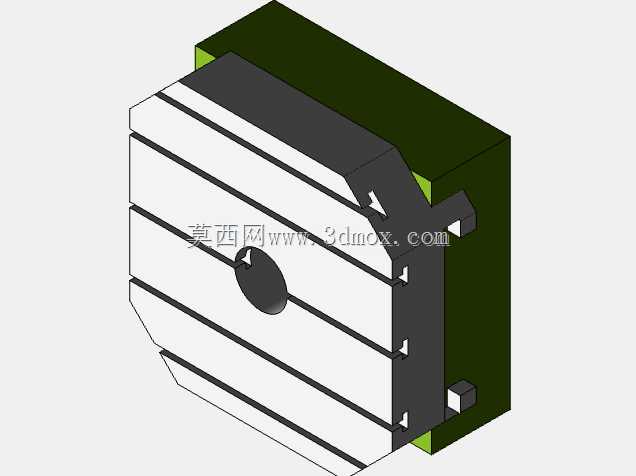

功能特性上，该结构完整还原了四轴铣削的运动逻辑，可模拟主轴高速旋转下的进给运动、转台的分度回转与联动进给，支持验证不同走刀策略下的刀路合理性，比如针对凸轮类零件的轮廓铣削，可模拟刀具侧刃加工时的接触状态，校验刀具倾角是否合理，避免出现切削刃参与切削长度过长导致的让刀、振纹问题；针对周向分布的槽类特征，可模拟转台分度定位时的重复定位精度对加工精度的影响，提前优化分度角度的补偿参数。

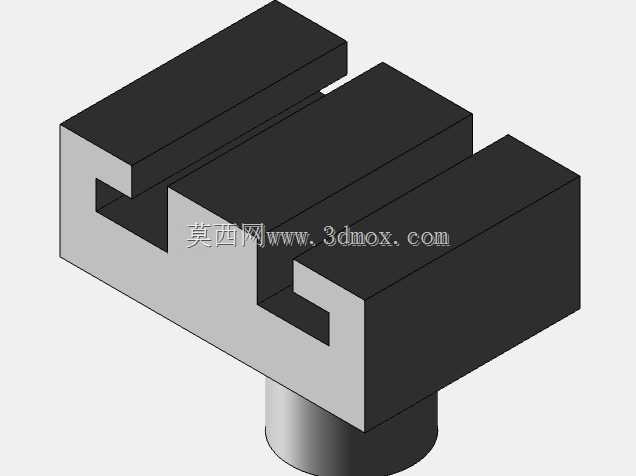

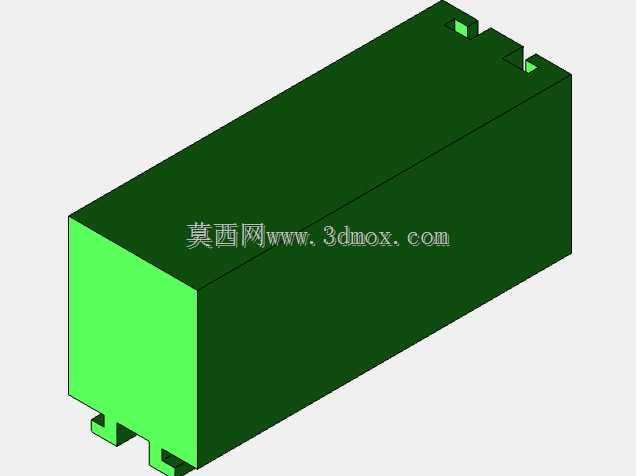

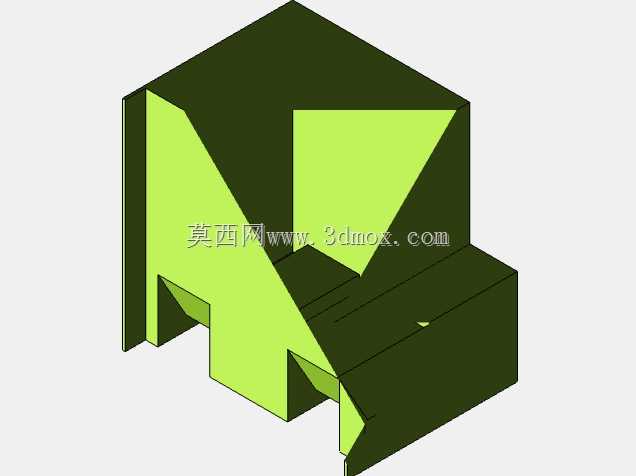

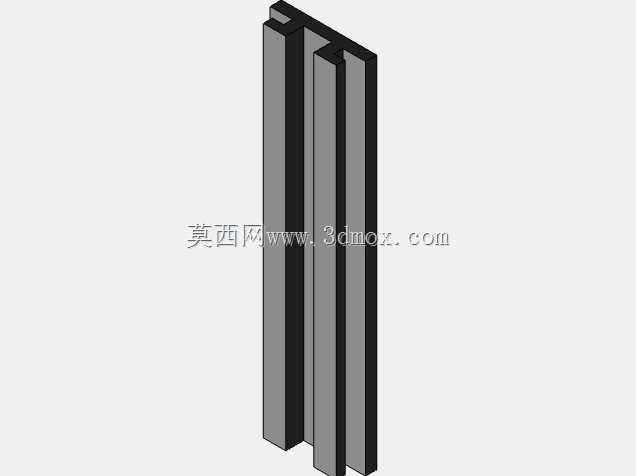

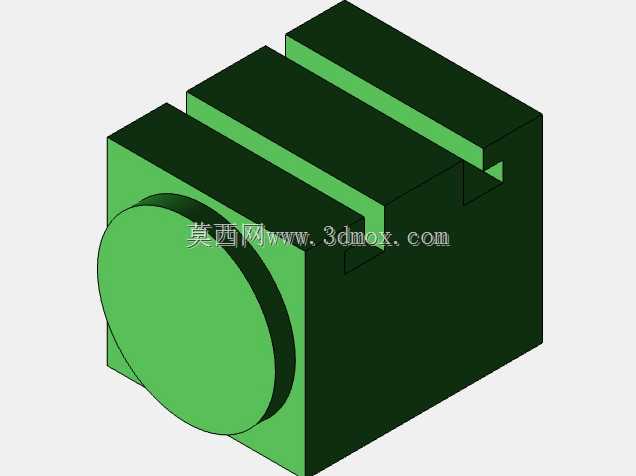

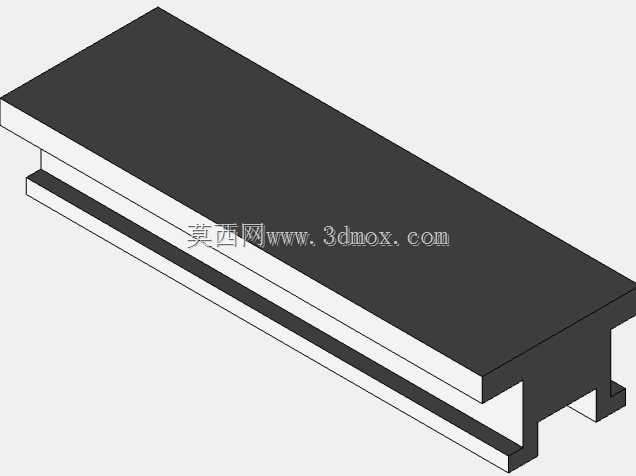

从建模思路来看，结构拆分遵循实际机床的运动轴逻辑，将固定基座、回转工作台、主轴运动单元、刀具装夹单元做了独立的子装配拆分，每个运动副都保留了实际的运动自由度约束，在仿真环境下可直接赋予运动参数完成加工模拟，无需额外调整装配约束。针对加工过程中容易出现干涉的部位，比如主轴端面与转台压板的安全距离、刀具与夹具的最小间隙，建模时都做了对应的安全距离标识，仿真过程中可快速识别干涉风险点。

在实际工艺验证环节，这套结构可帮助工艺人员提前确认粗加工、半精加工、精加工各工序的走刀范围，确认粗加工时的大进给切削是否会超出机床负载对应的切削深度范围，精加工时的刀具路径是否能完整覆盖待加工型面，避免出现加工残留、过切等问题。针对四轴联动加工时特有的RTCP精度校验场景，该结构也可模拟刀尖跟随轨迹，验证五轴（四轴联动）参数设置是否正确，减少实际机床调试的试切时间，降低材料损耗。

安装边界方面，结构的基座安装孔位与通用加工中心的工作台T型槽位置匹配，转台的固定螺栓规格参考标准转台的安装尺寸设置，装夹工件的基准面设置了统一的定位基准，可与实际加工时的工件坐标系原点对应，保证仿真环境下的坐标设置与实际机床加工时的坐标设置完全一致，减少仿真与实际加工的参数偏差。同时结构上预留了对刀仪的模拟检测位置，可模拟对刀过程中的刀具长度、半径测量流程，验证对刀路径的安全性，避免对刀过程中出现撞刀问题。
