九轴车铣复合加工主轴单元结构

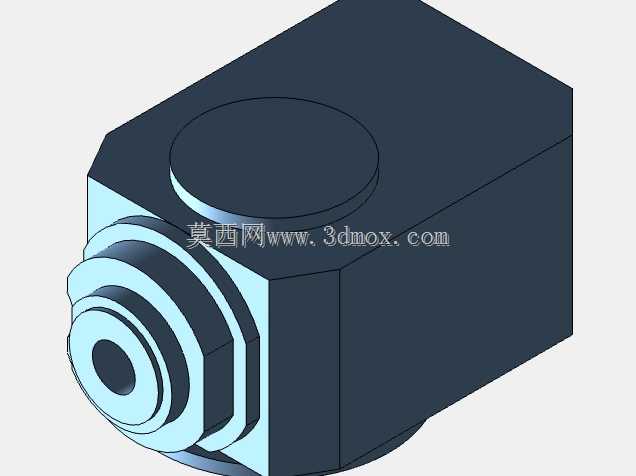

　　在多轴复合加工场景里，这类九轴车铣复合的前端执行单元，是承担复杂零件一次装夹完成多工序加工的核心结构，日常应用在航空航天结构件、精密医疗器件、高精度液压阀块这类需要兼顾车削、铣削、钻镗多工序同步加工的生产环节，能避免多次装夹带来的定位误差，把原本需要在三四台不同机床上流转的加工步骤整合到同一工位完成，大幅缩短异形复杂零件的生产周期。从实际功能来看，这个单元集成了车削主轴的回转装夹功能与铣削动力输出接口，前端的阶梯式轴颈结构既可以配套弹性夹头完成棒料工件的夹持锁紧，也能转接不同规格的铣刀杆、钻夹头，实现动力头的多刀具切换，侧面的安装基准面做了高精度铣平处理，能直接贴合机床滑枕的安装面，通过周边的螺栓孔完成刚性固定，保证高速运转时的同轴度误差控制在微米级。

　　设计过程中优先考虑了刚性与动平衡的匹配，主体采用方块式的集成壳体结构，相比分体式的拼接壳体，能减少结合面的装配间隙，在重切削工况下降低振动传导，顶部的圆形端盖是内部轴承组的检修口，不用拆解整个单元就能完成轴承预紧力调整与润滑维护，前端的多层阶梯密封结构，能阻挡加工过程中的切削液、金属碎屑进入主轴内腔，避免轴承滚道出现磨粒磨损，延长核心部件的使用寿命。安装边界上，壳体的长宽高尺寸适配常规中型车铣复合机床的滑枕安装空间，前端伸出轴的长度经过严格核算，既保证刀具装夹后有足够的加工避让空间，不会在工作台回转时与夹具、尾座发生干涉，又能缩短主轴悬伸量，提升切削时的刚性，减少让刀现象。

　　在CAM模拟环节应用这个模型时，可以完整还原主轴单元的运动行程、刀具装夹后的空间轮廓，提前校验加工路径中是否存在碰撞风险，尤其是九轴联动加工曲面零件时，能精准模拟主轴摆角过程中与工件、夹具的安全距离，避免实际加工中出现撞机事故。结构内部的传动通道预留了中心出水的管路空间，能配合高压内冷刀具完成深孔加工时的排屑，壳体侧面的油路接口可以直接对接机床的润滑系统，实现主轴轴承的定时定量油脂补给，不用额外加装外置润滑管路。

　　从建模细节来看，所有安装孔的位置度、配合面的形位公差都按照实际加工标准做了还原，装配关系完全匹配真实设备的装配逻辑，在做机床整机虚拟装配时，可以直接调用这个单元完成滑枕部分的组装，不需要额外调整配合尺寸，前端的锁紧螺母、密封环等易损件也做了独立建模，方便后续做维护仿真或者备件选型时直接拆分调用。这类结构的设计难点在于平衡多通道集成带来的体积控制与刚性需求，既要在有限的壳体空间内集成主轴回转、动力传输、冷却润滑、密封防护多个功能模块，又要保证壳体本身的壁厚足够承受大切深切削时的切削力，不会出现应力变形，建模时特意对壳体的转角处做了圆角过渡处理，减少应力集中点，对应实际铸件的工艺要求，避免铸造过程中出现缩孔、裂纹等缺陷。在实际生产选型中，这类单元的参数匹配直接决定整台九轴车铣设备的加工能力，通过三维模型提前做运动仿真与干涉校验，能在设计阶段就发现结构布局的不合理之处，减少物理样机的整改次数，缩短设备的研发周期，对于做加工工艺编程的工程师来说，精准的主轴单元模型能让CAM编程时的安全距离设置更贴合实际，减少空行程距离，提升加工效率。
