伊顿系列静液压驱动装置结构设计

在行走机械、重型工程装备的液压传动系统里，静液压驱动单元是决定动力传递效率与负载适配能力的核心部件，这款伊顿谱系的静液压驱动结构，主要面向中小功率闭式液压传动场景，常见于小型工程机械的行走驱动、工业设备的回转驱动、农用机械的作业部件动力输入环节，能够在负载频繁波动的工况下保持稳定的扭矩输出，相比传统机械传动结构，它可以实现无级调速，过载保护特性更优，不需要额外配置复杂的离合与变速齿轮组，大幅简化配套设备的传动链路设计。

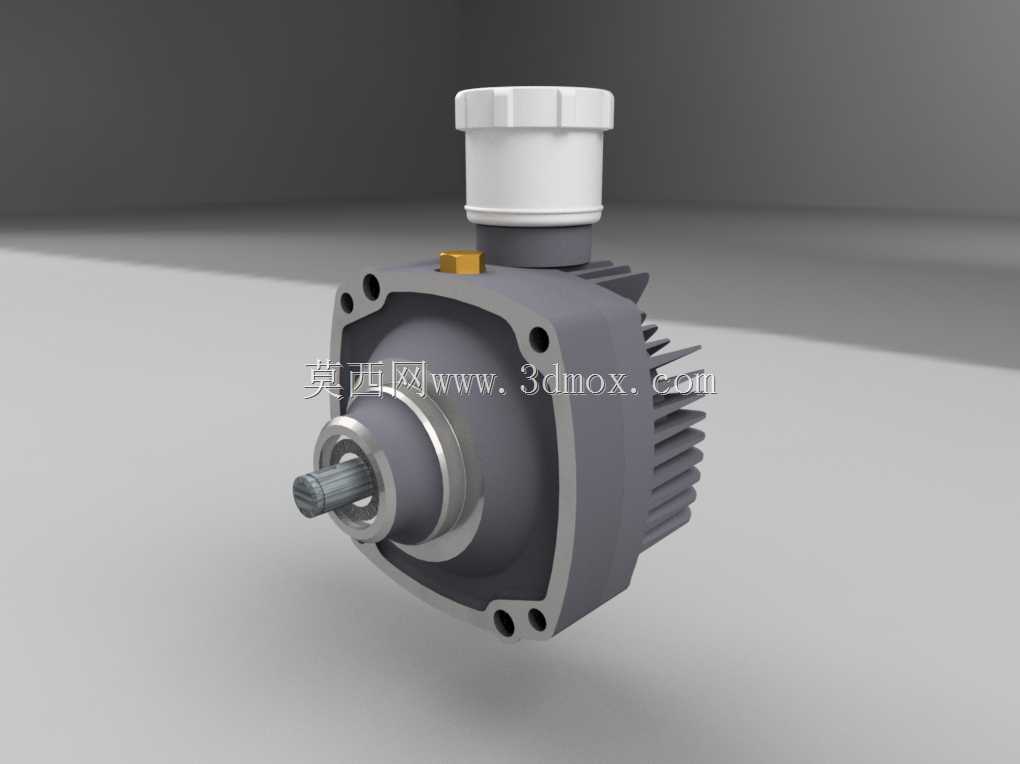

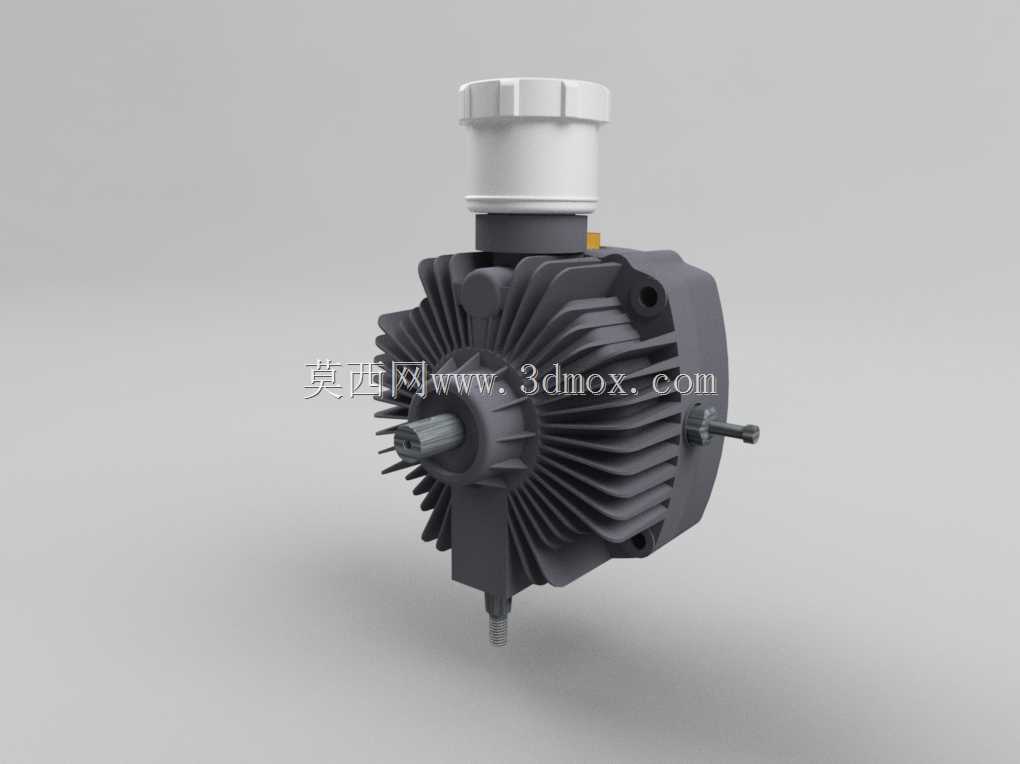

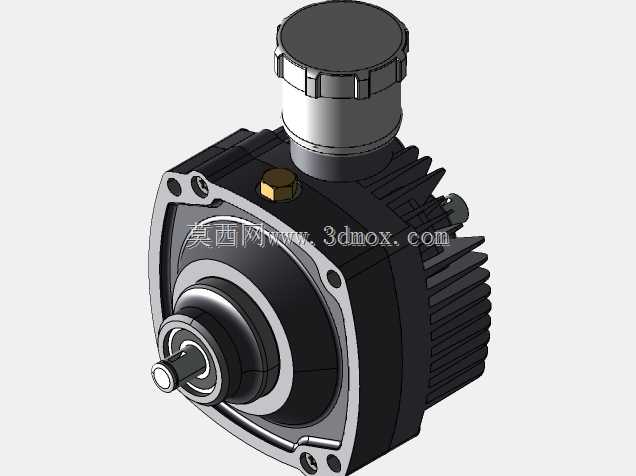

从结构设计逻辑来看，这款驱动单元采用集成式阀块布局，将压力补偿、过载溢流、补油控制的阀组直接集成在主体壳体上，减少了外接管路的数量，从根源上降低了管路泄漏的风险点，同时也压缩了整体安装占用空间。主体壳体采用带散热鳍片的结构设计，不需要额外加装独立散热组件，就能在连续额定负载工况下维持液压油的工作温度在合理区间，鳍片的排布方向顺着设备运行时的自然气流方向设置，最大化利用被动散热效率，避免主动散热带来的额外功耗与故障点。

输出轴端采用渐开线花键连接结构，花键参数匹配行业通用的安装接口，能够直接适配多数标准连接法兰与传动部件，不需要额外定制转接轴套，降低选型适配的成本。轴端密封采用双唇口骨架油封搭配防尘圈的组合结构，内侧油封负责封堵高压腔的液压油泄漏，外侧防尘圈可以阻挡作业环境中的粉尘、泥沙进入密封腔体，适配户外多尘、潮湿的恶劣作业场景，密封件的安装槽位设计了便于更换的拆装空间，后期维护时不需要完全拆解主体结构就能完成密封件的更换，缩短设备停机维护的时长。

顶部的注油与排气接口采用大口径设计，既可以作为液压油的加注口，也能在系统初次充油时快速排净腔体内的空气，避免空气残留导致的传动爬行、噪音异常问题，接口的密封采用金属硬密封加橡胶圈的双重密封结构，在高压工况下也不会出现渗漏。侧面的安装法兰采用四孔定位结构，安装孔的位置度公差控制在0.02mm以内，保证安装后输出轴的同轴度符合传动要求，避免偏心导致的轴承受力不均、密封件偏磨问题，法兰端面设计了定位止口，安装时可以快速完成同轴定位，降低现场安装的调试难度。

从安装边界尺寸来看，这款驱动单元的主体径向尺寸控制紧凑，轴向长度适配多数小型设备的安装空间预留，安装孔的跨距符合行业通用的安装尺寸标准，能够直接替换同功率段的其他同类型驱动单元，不需要对设备的安装机架做额外的改造。壳体的材质选用高强度铸铁，经过时效处理消除内应力，在25MPa的额定工作压力下不会出现壳体变形，内部的流道经过优化设计，流体沿程阻力损失控制在较低水平，减少不必要的功率损耗，提升整体传动效率。

在实际选型匹配时，需要注意配套的补油压力设定要与驱动单元的参数匹配，补油流量满足系统泄漏与散热的需求，同时外接的控制油路要设置精度足够的压力控制阀，避免压力冲击对内部阀组造成损伤。输出端连接的传动部件要做动平衡校正，避免高速运转时的径向跳动对轴承造成额外的负载，日常维护时只需要定期检查油液清洁度，按照周期更换液压油与滤芯，就能保证驱动单元的长期稳定运行，它的结构设计充分考虑了工程场景下的维护便利性与工况适应性，没有冗余的复杂结构，每个结构细节都对应实际使用中的痛点问题，是中小功率静液压传动场景下非常成熟的结构方案。
