工业方形锥底贮仓三维结构设计

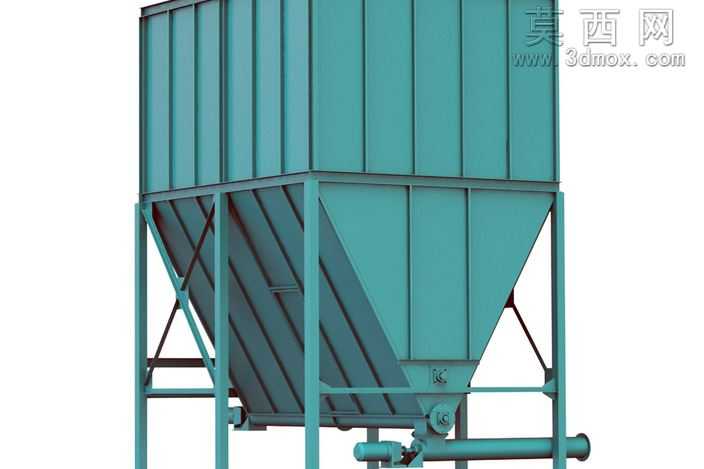

本作品为工业方形锥底贮仓的三维建模设计，整体采用上直下锥的经典储料结构，建模过程严格遵循工业仓储设备的设计规范，先通过草图绘制确定仓体的截面轮廓与整体比例，上部直筒段采用等截面方形结构，保障仓内物料存储容积的最大化利用，下部锥斗段采用渐变收缩结构，锥角角度经过反复测算，匹配常见粉状、颗粒状工业物料的安息角参数，避免物料在仓壁出现粘附、架桥堵塞的问题。仓体外部设计有型钢焊接支撑框架，主立柱采用矩形截面型钢，搭配斜向支撑与横向拉筋形成稳定的桁架结构，通过三维软件的装配约束功能精准定位每一处支撑构件的连接位置，模拟实际焊接装配的点位关系，保障整体结构的承重强度与抗形变能力。锥斗底部设置有螺旋出料机构，建模时还原了螺旋轴、出料壳体、端部传动连接位的细节结构，可直观展示物料从仓内依靠重力落至出料段、再通过螺旋推送定量输出的工作流程。材质渲染阶段，仓体外壁采用工业常用的青绿色防护漆材质，调整材质的粗糙度与金属度参数，还原钢板焊接后喷涂防护层的真实质感，支撑框架与出料机构采用同色系稍深的金属漆材质，区分不同构件的功能分区，同时添加轻微的焊接痕迹、板材拼接棱线细节，提升模型的真实感。设计过程中重点考量了仓体的受力分布，通过三维软件的简易受力模拟功能，调整锥斗段的板材厚度与支撑点位，避免满仓状态下锥斗与直筒段连接位置出现应力集中，同时预留了仓顶进料口、侧壁检修位、料位计安装位的接口结构，可直接对接后续的工艺管线、配套设备设计，模型整体结构完整，细节还原度高，可用于工业储料系统的方案展示、结构教学、配套设备适配设计等场景。
