阀块类U型连接支座结构设计

项目分类:通用机械零部件 发布时间:2025-11-10 ID:1091816
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计
  • 阀块类U型连接支座结构设计

该零件属于阀组配套的连接支撑类构件,主要应用在工业管路阀块的安装工位,承担阀块与安装基座之间的定位、承载以及管路避让的作用,在液压阀组、流体控制阀门的集成安装场景中,这类支座能够抵消管路振动带来的连接应力,避免阀块接口因硬性连接出现渗漏、错位问题。从实际使用场景来看,这类构件多安装在阀组的侧装或吊装工位,需要兼顾安装空间的避让需求与结构承载能力,设计时首先要匹配对应阀块的安装孔位基准,同时预留出管路接头、操作手柄的活动空间,避免安装后出现干涉。

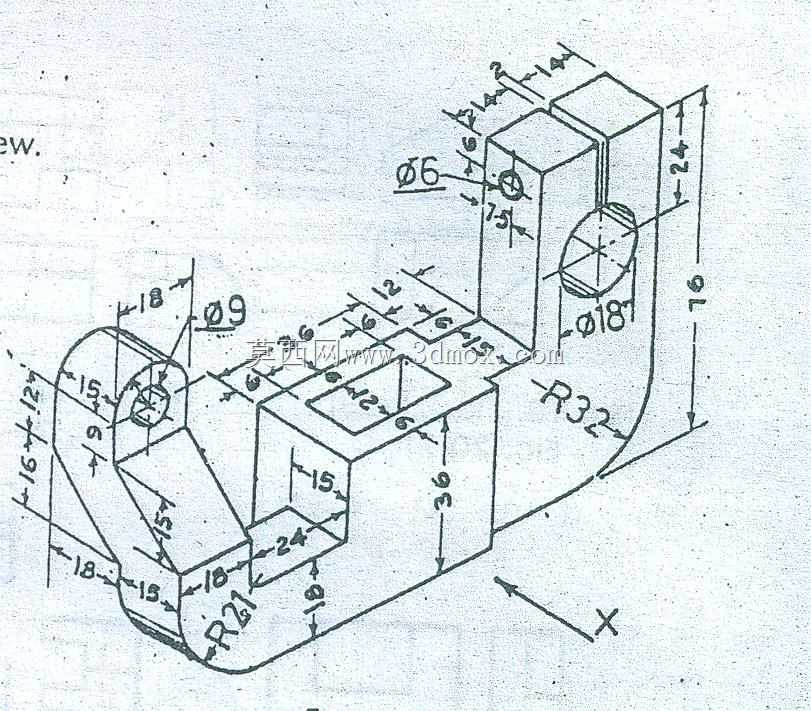

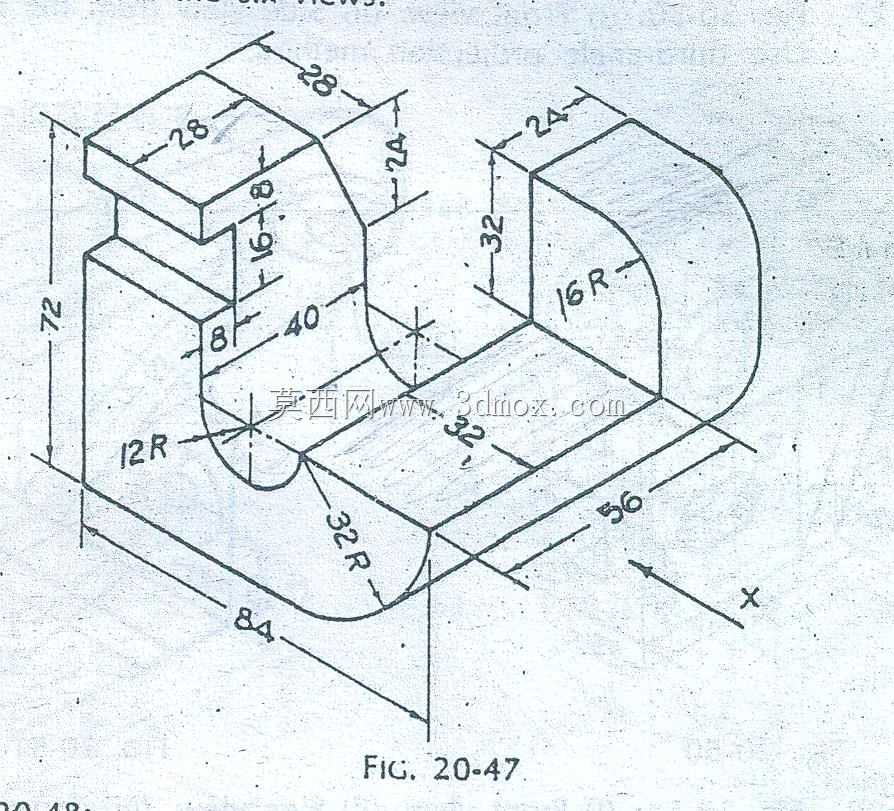

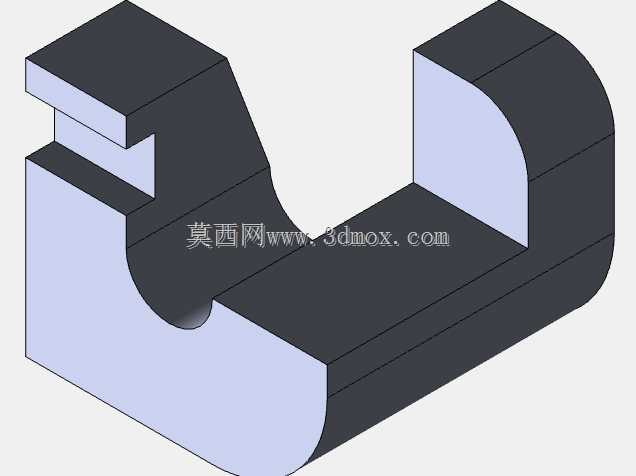

从结构设计逻辑来看,该零件采用U型开放式槽体结构,主体通过不同半径的圆弧过渡消除应力集中点,其中内侧12R、32R的圆弧设计,一方面是适配阀块底部的圆弧安装面,保证贴合面的接触精度,减少装配后的间隙,另一方面圆弧过渡能够避免直角处的应力开裂,在长期承受管路振动、介质压力波动的工况下,结构强度更稳定。零件上部的凸台结构尺寸为28×20,凸台高度8,凸台与主体之间的16mm退刀槽设计,是为了适配阀块底部的卡槽结构,装配时凸台嵌入阀块的定位槽内,能够限制阀块的横向窜动,不需要额外加装定位销就能实现初步定位,降低装配工序的复杂度。

尺寸边界方面,零件总长度为84mm,U型槽的开口深度为32mm,右侧端部的16R圆弧是为了避让相邻管路的弯头部位,安装时该圆弧面与管路外壁保留2mm以上的安全间隙,避免管路振动时与支座产生摩擦磨损。零件的总高度方向,左侧安装面高度为42mm,右侧支撑面高度为32mm,8mm的高度差是为了匹配阀块安装面的倾斜角度,保证阀块安装后介质流向符合管路设计的坡度要求,减少介质在阀腔内的残留。底部的安装基准面平面度要求控制在0.05mm以内,装配时通过螺栓穿过基座的安装孔与支座底部的连接孔固定,56mm的安装孔距能够适配常规的阀组安装基座孔位标准,不需要额外加工过渡连接板。

在功能特性上,该支座的开放式U型结构相比封闭式支座,重量降低了30%左右,同时槽体内部的空间可以容纳阀块的引出管路,让阀组的整体布局更紧凑,减少管路的弯折角度,降低管路的流阻损失。零件上所有的锐边都做了R1的倒角处理,避免装配时划伤操作人员的手套或者管路的密封保护层,过渡位置的40mm平直段是主要的承载面,阀块安装后70%的载荷都作用在该平面上,设计时该平面的表面粗糙度要求达到Ra3.2,保证与阀块底面的接触面积不低于90%,避免局部应力过大导致零件变形。

从建模逻辑来看,绘制该零件时首先要确定X向的安装基准,以底部平面为第一基准,左侧安装面为第二基准,先拉伸主体的U型轮廓,再通过切除拉伸生成上部的退刀槽与凸台结构,所有圆弧位置需要保证相切约束,避免建模时出现曲面褶皱,后续加工时该零件可采用型材铣削成型,加工工序依次为铣基准面、铣轮廓、铣槽、倒圆角,加工完成后做发黑处理提升防锈能力,能够适应车间内的潮湿、多油污的工作环境。在实际选型应用时,需要核对阀块的安装面尺寸、安装孔距以及管路的排布空间,确保支座的尺寸边界与周边构件不产生干涉,承载能力满足阀块加上管路介质的总重量要求,通常这类支座的安全系数取2.5即可满足常规工业工况的使用需求。
