圆头方颈螺栓工业紧固连接件设计

在户外电力金具装配、农用机械机架拼接、公路护栏板安装这类需要频繁拆装、且对连接面防刮损有要求的场景里，圆头方颈螺栓的出镜率远高于普通外六角螺栓。很多刚入行的结构设计师做选型时，容易把它和半圆头螺钉混淆，实际上两者的受力逻辑、安装边界完全不同——圆头方颈螺栓的方颈段是核心受力结构，安装时方颈会直接卡入被连接件的预制方孔内，拧紧过程中螺杆不会跟转，不需要额外在螺杆端预留扳手空间，这一点在槽型结构、薄壁型材连接时优势格外明显。

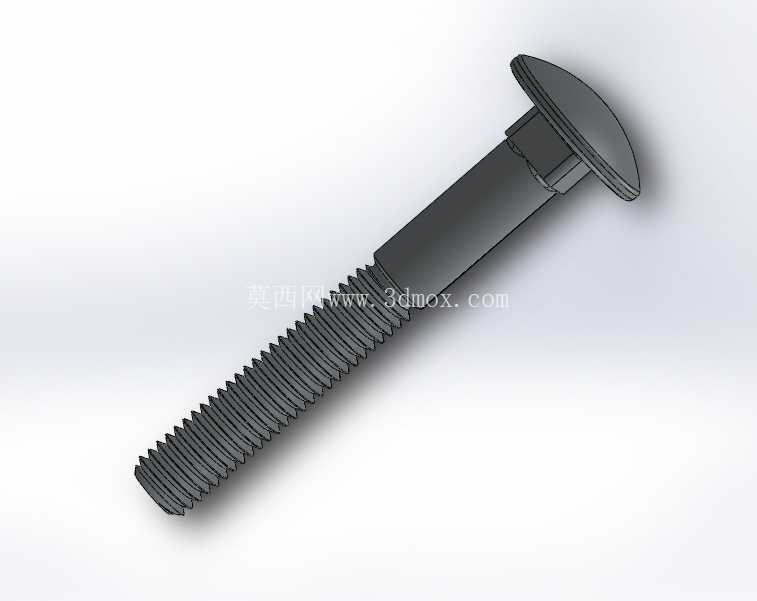

从结构设计逻辑来看，这款螺栓的头部采用大直径圆弧圆头设计，并非单纯为了外观规整：圆弧过渡的头部没有尖锐棱角，在输送设备护栏、游乐设施框架这类人员易触碰的位置，能避免刮擦磕碰造成的安全隐患；同时大直径的头部承压面，能大幅降低被连接件表面的压应力，在连接木质构件、薄铝板、工程塑料件这类低强度材质时，不会因为拧紧力过大造成接触面凹陷破损。头部下方的方颈段尺寸设计需要和安装孔严格匹配，方颈的对边尺寸比螺杆公称直径大1-2mm，长度略小于被连接件的总壁厚，安装后方颈完全嵌入预制孔内，既可以承受拧紧时的扭矩，也能在设备运行过程中承受横向剪切力，避免螺杆受剪出现弯曲变形。

螺杆段的螺纹采用普通公制粗牙设计，牙型角60度，这种螺纹的通用性强，配套螺母、垫片的采购成本低，而且粗牙螺纹的牙距更大，在承受振动载荷时不容易出现松脱，适合户外设备、振动筛、农用机械这类长期受动载荷的连接场景。螺纹段的长度设计遵循通用紧固件的规范：当连接总厚度较小时，螺纹段会伸出螺母2-3个牙距，保证螺纹啮合强度足够，又不会因为伸出过长造成积灰、挂扯杂物；光杆段的直径和螺纹公称直径一致，光杆部分和被连接件的安装孔采用间隙配合，安装时能快速对位，不会因为孔位的微小偏差导致无法穿入。

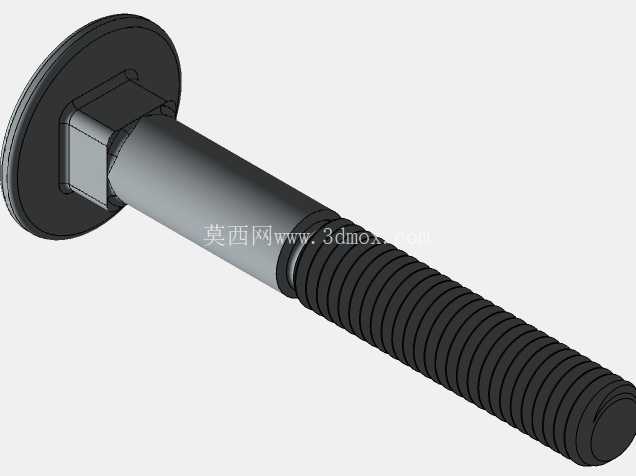

做三维建模时，首先要确认螺栓的公称直径、螺杆总长、方颈尺寸、头部直径这几个核心参数的匹配关系：头部的圆弧曲面要做连续相切处理，避免出现棱角，头部和方颈的过渡位置要做小倒角，避免安装时应力集中造成方颈根部断裂；方颈的四个棱边要做微小倒钝，既方便安装时卡入方孔，也能避免棱边的应力集中点在受剪时出现裂纹。螺纹部分的建模不需要完全还原每一个牙型的微观细节，在做装配体干涉检查时，简化的螺纹修饰特征足够满足设计需求，只有在做有限元受力分析时，才需要还原完整牙型来计算螺纹啮合位置的应力分布。

实际安装使用时，这类螺栓通常从被连接件的外侧穿入，圆头外露在接触面外侧，方颈卡入内侧的方孔，内侧依次加装平垫、弹垫后拧入螺母，整个安装过程只需要在内侧用一把扳手固定螺母即可，外侧不需要预留扳手操作空间，特别适合护栏板、电缆桥架、设备护罩这类外侧空间狭窄的安装场景。和沉头螺栓相比，它不需要在被连接件表面加工沉头孔，不会破坏构件的表面强度，安装效率更高；和外六角螺栓相比，它的头部没有棱角，安全性更好，而且防跟转的方颈结构让安装更便捷。在做设备维护时，这类螺栓的拆卸也很方便，即使长期在户外使用出现锈蚀，因为方颈的防转作用，只需要在螺母端施加扭矩即可拆下，不会出现螺杆跟转无法拆卸的问题。

在选型时需要注意，方颈的尺寸必须和被连接件的预制方孔尺寸匹配，方孔过大起不到防转作用，方孔过小会导致方颈无法完全嵌入，头部无法贴紧被连接件表面，造成连接松动。螺杆的长度要根据被连接件的总厚度选择，保证螺纹啮合长度不小于螺杆公称直径的0.8倍，才能达到足够的连接强度。如果是在腐蚀环境下使用，还需要根据工况选择对应的表面处理方式，比如镀锌、达克罗处理，提升螺栓的耐腐蚀能力，延长使用寿命。
