工业用大型钢结构冷却塔框架结构设计

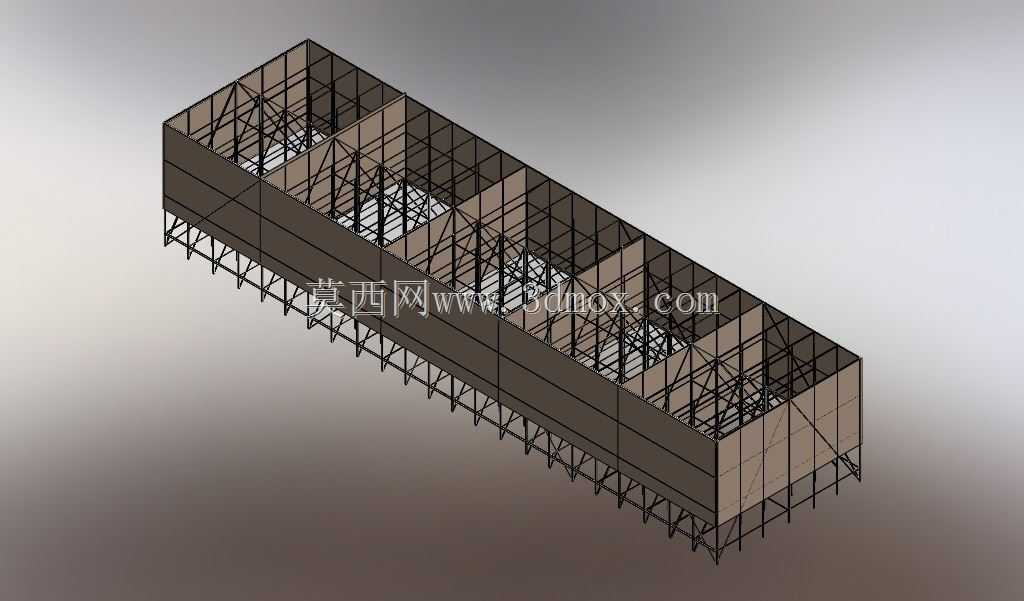

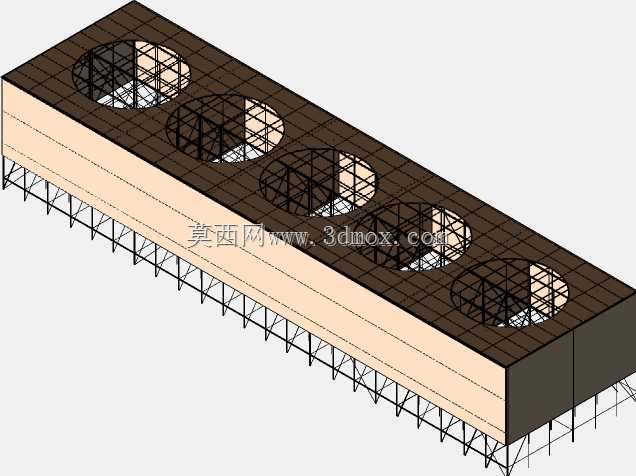

在工业循环水散热系统中，冷却塔是保障生产工艺温度稳定的核心配套设备，这类大型钢结构框架冷却塔，常应用于化工、电力、大型中央空调集群、冶金生产等需要持续带走工艺废热的场景，承担着将循环冷却水携带的废热传递至大气、降低水温以保障循环系统重复利用的作用。从结构设计来看，该模型采用全钢桁架式框架作为承载主体，整体为长条形模块化布局，底部设置架空支撑结构，既预留了底部通风进风的流道空间，也能适配现场不同标高的安装基础，避免场地积水对钢结构底部造成长期侵蚀。框架的竖向与横向支撑采用交叉桁架布置，能够有效抵御户外安装场景下的风载荷，同时承载上部淋水填料、配水系统、收水器以及顶部风机设备的静动载荷，避免长期运行出现结构形变。设计过程中优先考虑了现场拼装的便利性，框架分段设置连接节点，可在工厂预制分段构件后运输至现场进行螺栓拼接，降低现场焊接作业量，缩短安装周期。外形尺寸上该款冷却塔为40x40规格的大处理量型号，安装边界需要预留足够的侧面检修通道，同时在顶部留出风机吊装与维护的作业空间，底部架空高度满足进风面积要求，保障散热效率。框架侧面预留了围护板材的安装位，可根据现场环境需求加装侧壁挡水板或者隔声板材，减少淋水噪声对周边区域的影响，同时避免冷却水飞溅损耗。内部的支撑梁排布完全匹配淋水填料的模块尺寸，每段填料都有对应的支撑梁承载，避免填料长期受水浸泡出现下坠变形，配水管路的安装支架也集成在框架横梁上，无需额外现场焊接支架，减少现场施工的二次加工量。从结构受力角度，交叉腹杆的排布经过载荷校核，能够均匀分布上部设备重量与风载、雪载等户外工况载荷，底部支座预留了地脚螺栓连接孔位，可与混凝土基础上的预埋螺栓直接固定，安装时可通过垫铁调整框架水平度，保障整体结构的垂直度偏差在规范允许范围内，避免后续风机运行出现偏载振动。这类钢结构框架相比传统混凝土冷却塔结构，自重更轻，施工周期更短，且后期维护更换部件更加便捷，适合需要快速投产、场地条件有限的工业项目选用，框架表面可根据使用环境做热镀锌或者防腐涂层处理，提升户外潮湿环境下的使用寿命。
