水下机器人用F2838螺旋桨推进器结构

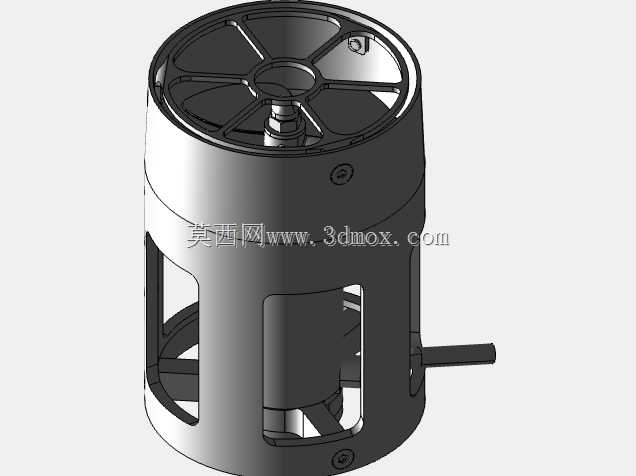

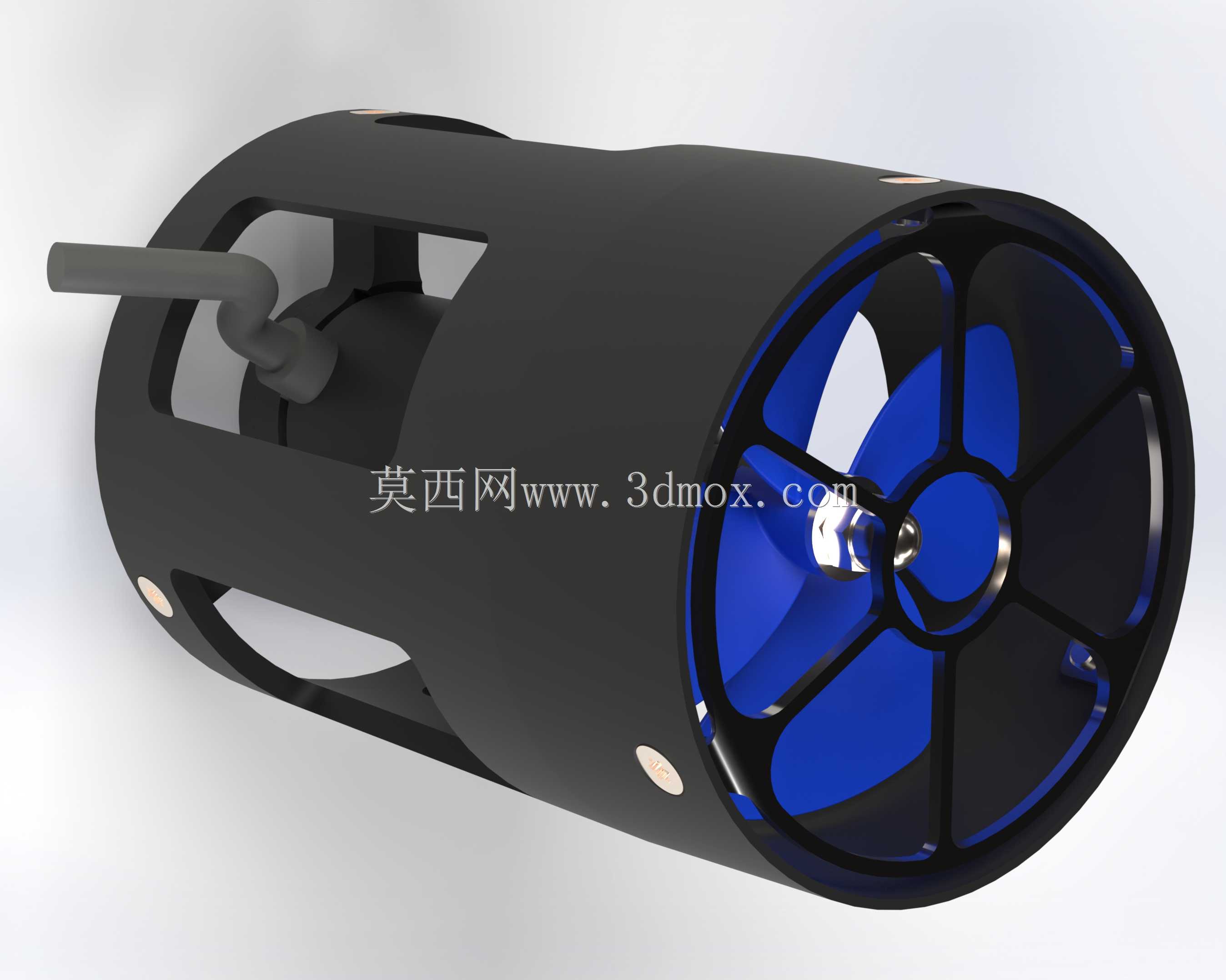

　　这款水下推进单元的设计，最初是面向中小型观察级ROV、水下巡检机器人的动力配套需求展开的，在近海水产养殖网箱巡检、内河大坝坝体外观检测、小型水下考古探测设备、民用休闲级水下潜航器这类场景中，这类紧凑尺寸的推进器是核心动力部件，直接决定了水下设备的航速、姿态调整精度与抗流能力。从结构设计逻辑来看，整体采用了导流罩与电机舱一体化的筒式布局，这种布局首先解决了开放式螺旋桨容易被水下漂浮的渔网、水草缠绕的痛点，外层的防护格栅既可以阻隔大尺寸杂物进入桨叶区域打坏螺旋桨，又能对螺旋桨的出流进行整流，减少桨叶尖端的紊流损耗，提升推进效率。导流罩的外壁做了均匀的安装凸点设计，这些凸点是预设的安装定位基准，在实际装配时，可以通过卡箍或者径向锁紧螺钉将推进器固定在ROV的框架上，不需要额外设计复杂的转接支架，安装边界非常友好，适配市面上多数管径20-30mm的水下设备框架型材。动力输出端的螺旋桨采用了大侧斜三叶设计？不对，这款是60mm规格的4叶螺旋桨，桨叶的翼型是针对低转速大扭矩的水下无刷电机特性做的匹配，在较低的转速下就能输出足够的推力，同时降低空泡产生的概率，减少水下运行的噪音，避免对搭载的声呐、水下摄像头这类声学、光学探测设备造成干扰。

　　尾部的出线位置做了径向90度的出线弯管结构，这种设计不是随意做的造型，而是为了避免线缆在水流冲击下反复弯折导致密封层破损，出线方向顺着设备安装后的走线方向布置，减少线缆的水流阻力，同时给线缆密封接头预留了足够的操作空间，灌封密封胶的时候不会出现胶层厚度不均的问题。从结构强度设计来看，导流罩采用了等壁厚的筒身结构，壁厚均匀既适合注塑或者机加工的生产工艺，又能在水下高压环境下保证受力均匀，不会出现局部应力集中导致的罩体变形，毕竟这类推进器通常要支持30-100米水深的工作压力，筒身的圆度公差直接影响内部桨叶的转动间隙，间隙过大会降低推进效率，间隙过小则容易在受压变形后出现桨叶擦碰导流罩的故障。桨叶中心的锁紧结构采用了锥面配合的锁紧方式，相比平键连接，锥面配合可以自动对中，在电机正反转切换的时候不会出现传动间隙，提升ROV姿态调整的响应速度，尤其是在水下悬停、微调位置的时候，动力输出的线性度更好，不会出现窜动。在实际选型适配的时候，需要注意这款推进器的安装轴向尺寸，筒身的总长度要匹配ROV框架的预留安装空间，尤其是前后方向不能突出框架太多，避免水下靠岸或者碰撞障碍物的时候直接撞击导流罩端部。外层防护格栅的筋条宽度做了优化，在保证足够抗冲击强度的前提下，尽可能减少筋条对进水流的阻挡，降低进水阻力。

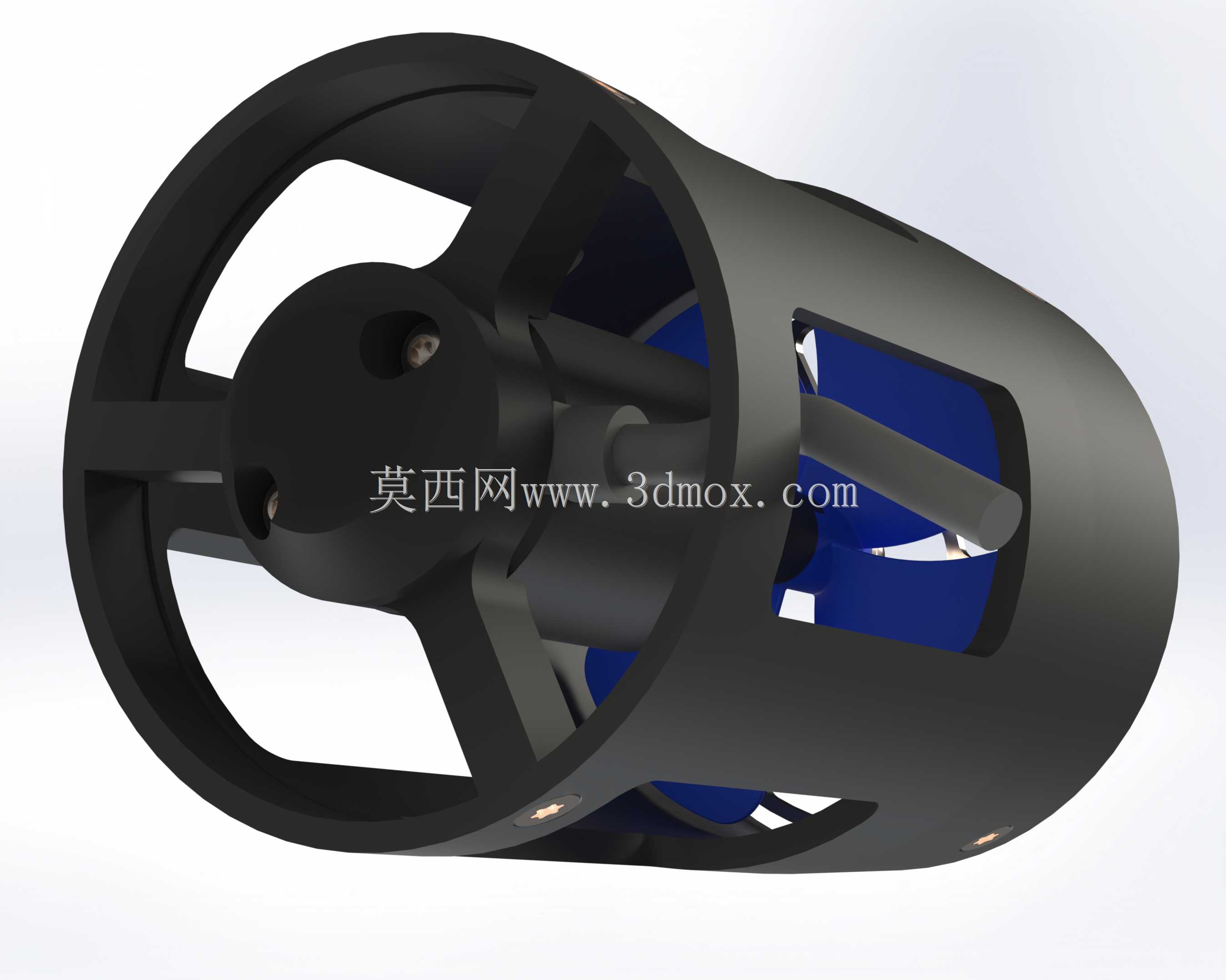

　　电机舱与导流罩之间的连接采用了周向均匀分布的定位筋，这些定位筋同时起到静流叶的作用，能够把螺旋桨旋转带出的旋流整理成轴向的平流，进一步提升推力转化效率，减少无用的功率损耗。很多入门级的水下推进器设计会忽略这部分静流结构，导致实际推力比理论计算值低20%以上，这款结构在设计时就把支撑筋的翼型和角度做了匹配，兼顾结构支撑与水力性能。另外，筒身侧面的两个圆形标识点其实是动平衡标记，在螺旋桨与电机转子做整体动平衡校正的时候，这两个点是配重的参考基准，保证推进器在最高转速下运行时的振动量控制在允许范围内，避免长期振动导致电机轴承磨损加快，或者影响ROV上搭载的精密探测设备的成像精度。

　　在实际应用中，这类推进器通常会在一台ROV上配置4到6台，分别负责前后推进、垂直升降、横向侧移的动力输出，所以单台推进器的重量一致性也很重要，这款结构的所有零件都做了对称设计，重量偏差控制在很小的范围内，多台搭配使用的时候不会因为单台重量差异导致ROV的浮心重心配平难度增加。出线弯管的内径尺寸是匹配标准的水下水密线缆外径设计的，不需要额外定制非标线缆，用户在做电气连接的时候可以直接选用市面上成熟的4芯水下线缆，降低整机制造成本。螺旋桨的材质设计上预留了两种选型空间，既可以用高强度工程塑料注塑满足普通民用场景的成本需求，也可以用铝合金做硬质阳极氧化处理，应对有轻度泥沙冲刷的浑水环境，提升桨叶的耐磨性能。导流罩的前后端面做了小尺寸的倒角，一方面是去除加工毛刺避免装配时割伤操作人员或者线缆，另一方面也能减少端部的水流分离，降低航行阻力。
