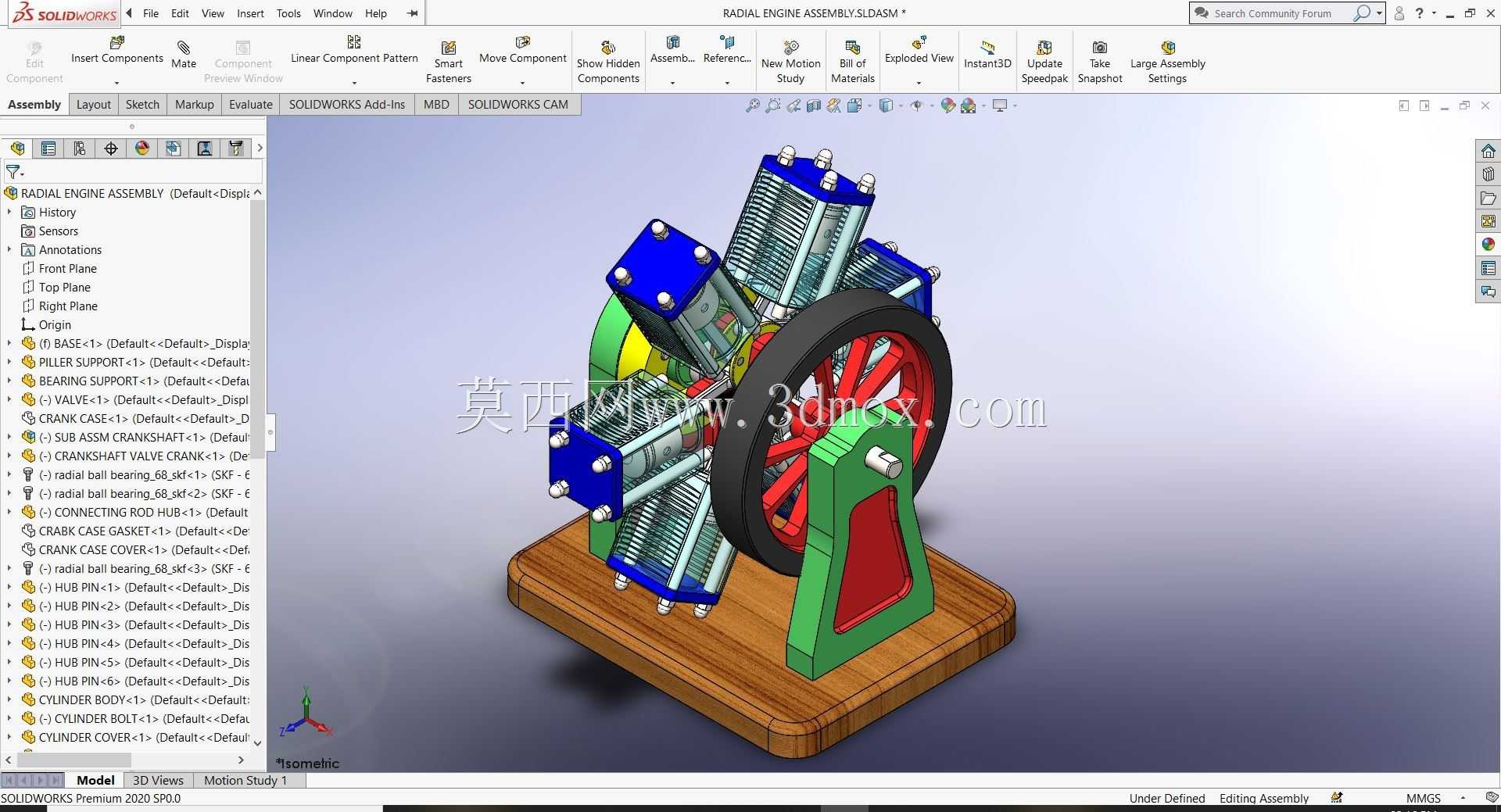

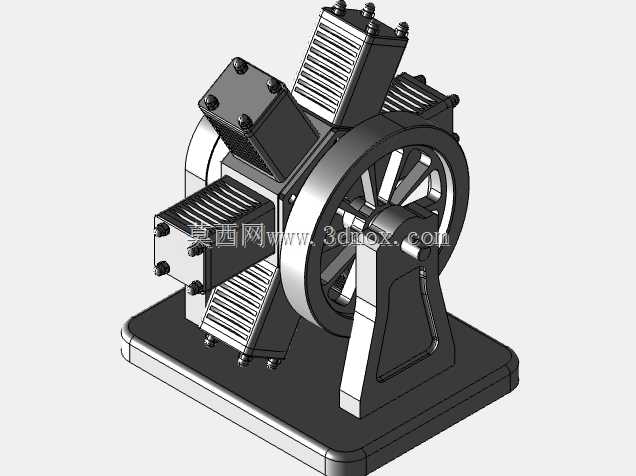

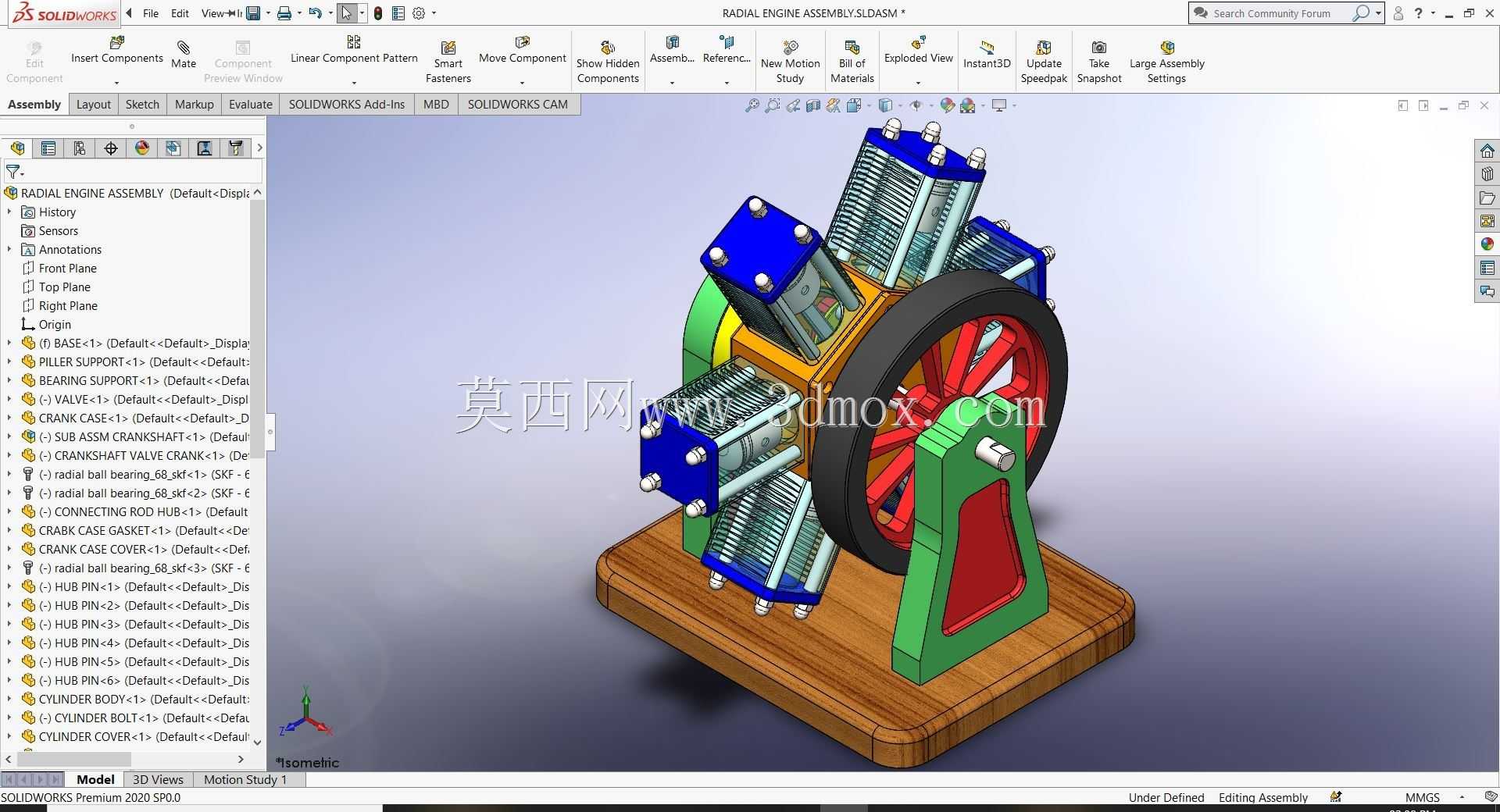

多缸星型布局径向内燃机结构设计

　　这款径向发动机采用多缸星型辐射布局，气缸围绕中央曲轴呈圆周均匀排布，这类结构最早广泛应用于航空活塞动力场景，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期轻型飞机、小型通航设备上长期作为核心动力单元，后续也在小型特种作业机械、教学演示教具、复古动力装置改装领域得到延伸使用。从结构设计逻辑来看，采用辐射式气缸排布首先解决了直列、V型布局轴向尺寸过长的问题，所有气缸的做功行程可以错开均匀的曲轴转角，让动力输出的平顺性大幅提升，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，整体动力单元的功率密度比同排量直列发动机高出不少。

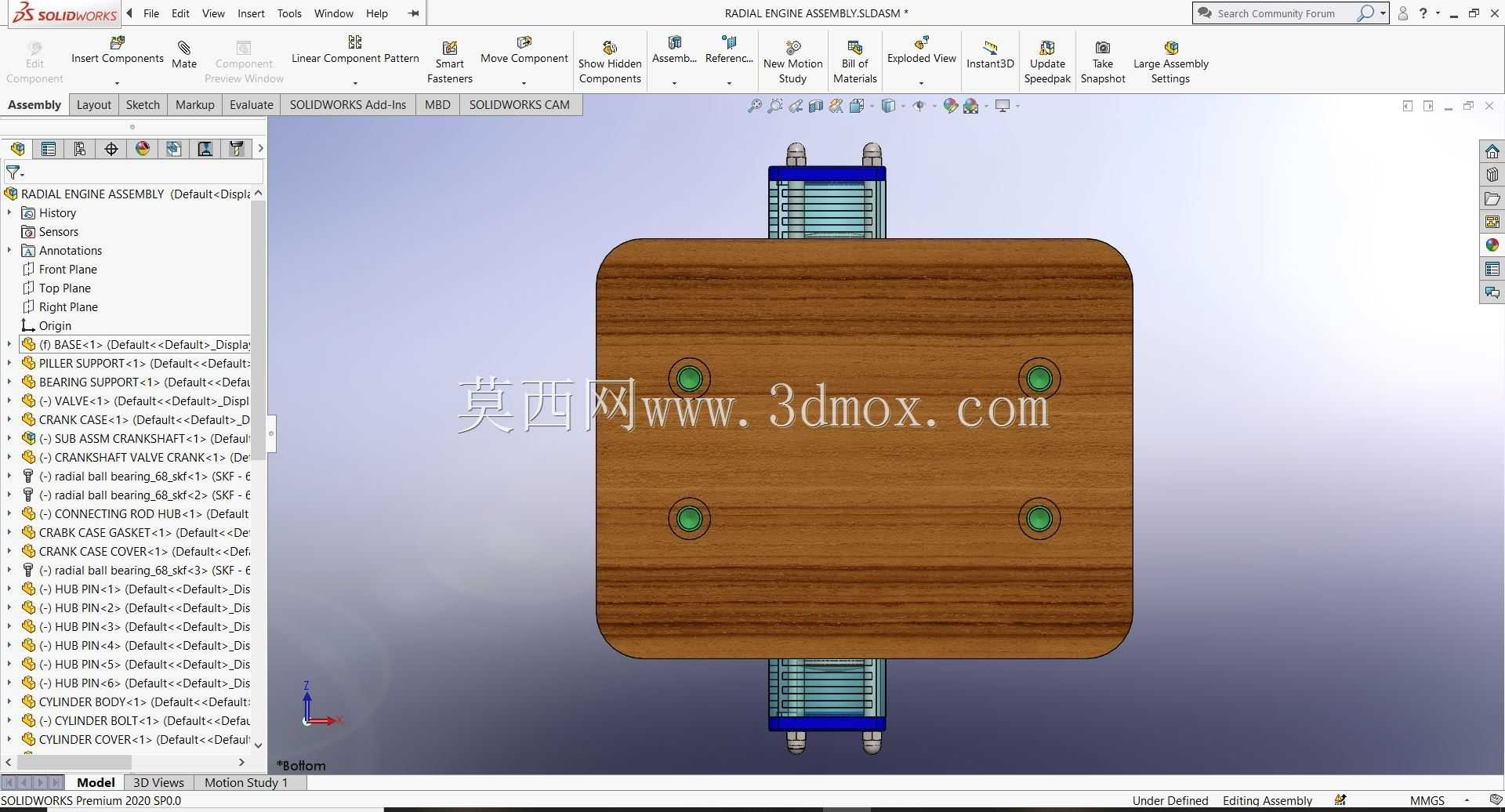

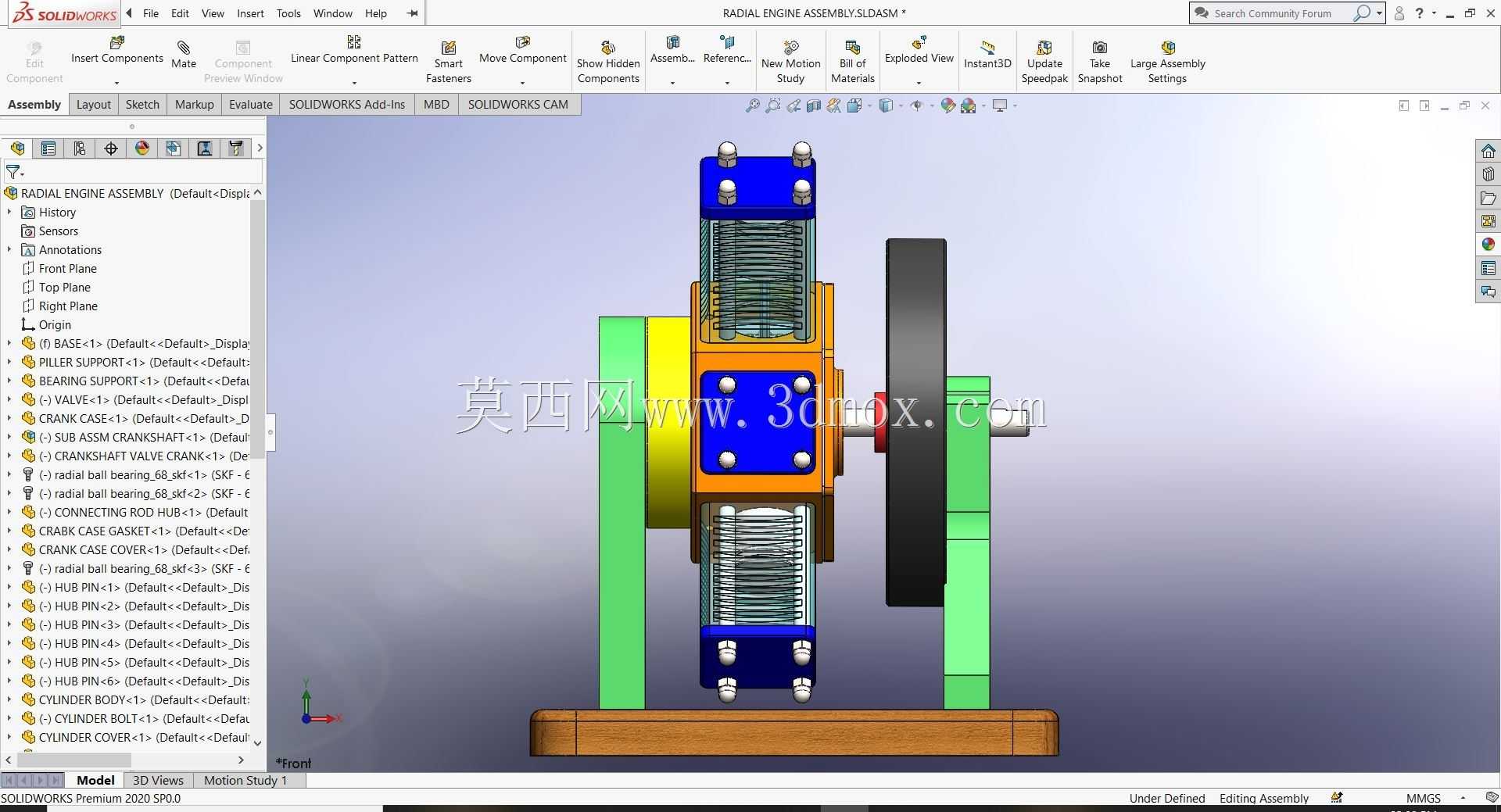

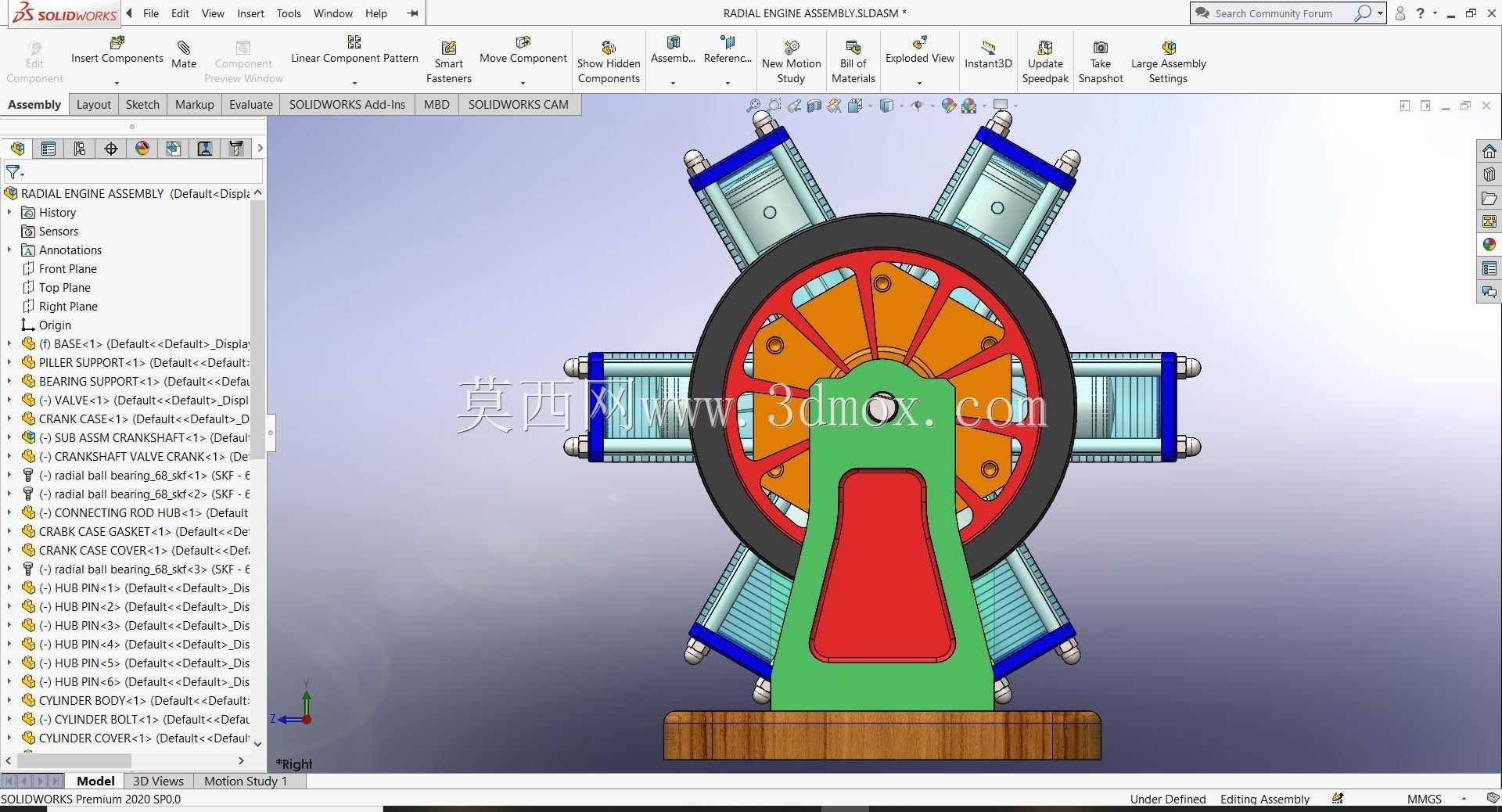

　　设计过程中首先要确定曲轴的偏心距与气缸行程的匹配关系，每个气缸的连杆都连接到曲轴的同一个曲柄销上，这就要求对连杆的排布角度、活塞销的偏移量做精准的公差匹配，避免不同气缸的连杆在运动过程中出现运动干涉。从安装边界来看，整体结构以底部的木质安装底座为承载基准，底座预留了四个固定安装孔位，可以直接通过螺栓固定在试验台架或者设备安装面上，整体径向最大尺寸由外侧气缸的散热鳍片外沿决定，轴向尺寸仅包含飞轮、曲轴支撑座的厚度，对于安装空间轴向受限、径向有富余的场景适配性极强。功能特性层面，每个气缸都独立设置了进气、排气接口位置，缸体外侧的散热鳍片顺着气流方向排布，在设备运行时，曲轴带动飞轮转动产生的迎面气流可以直接扫过所有气缸的散热表面，不需要额外布置复杂的水冷管路、冷却液腔，整体结构的故障率更低，维护时只需要逐个检查气缸的密封状态、活塞环磨损情况即可，不需要拆解整个动力单元。设计时特意将飞轮设置在曲轴输出端的外侧，大直径的辐条式飞轮可以储存足够的转动惯量，让发动机在低转速工况下也能稳定运转，不会因为单缸做功的间隔出现转速波动。

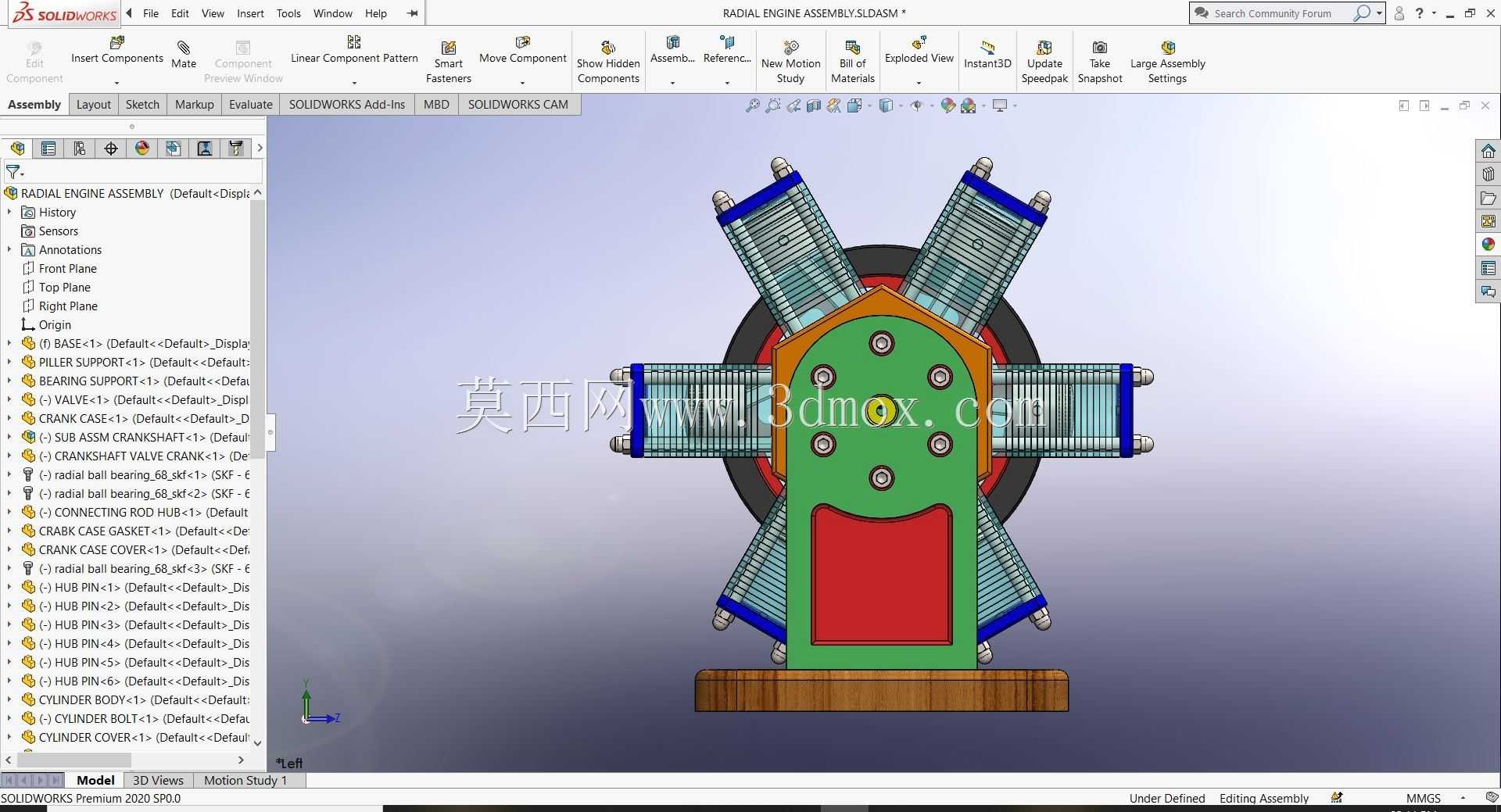

　　曲轴支撑座采用分体式的安装结构，通过螺栓固定在底座上，后期拆解维护曲轴、连杆组件时，只需要拆开支撑座的连接螺栓就能将整个曲轴总成抽出，不需要拆卸全部气缸，大幅降低了后期维护的工作量。每个气缸的缸盖都采用独立的螺栓紧固结构，密封垫片的压紧力可以均匀分布在缸盖端面，避免出现局部漏气、冲垫的问题。从实际应用场景出发，这类结构除了作为真实动力装置使用，也非常适合作为机械原理教学的演示模型，通过透明或者外露的结构，可以直观展示曲柄连杆机构的运动过程、多缸发动机的做功顺序、径向布局的动力传递路径，帮助学习者快速理解往复式内燃机的核心工作原理。

　　在做三维结构设计时，需要重点校核每个活塞在上止点、下止点位置时，连杆与气缸内壁、相邻连杆之间的最小间隙，预留足够的热膨胀余量，避免设备运行温度升高后，零件因为热胀出现卡滞。同时要注意曲轴的动平衡校准，虽然星型布局本身的惯性力平衡特性较好，但多个连杆集中在同一个曲柄销上，旋转质量的分布如果不均匀，高速运转时会产生明显的振动，因此在设计阶段就要对每个连杆、活塞的质量做分组匹配，尽量让同一圆周方向的运动件质量差控制在允许的公差范围内。飞轮的转动惯量需要匹配整机的排量与设计转速，惯量过小会导致转速波动大，怠速不稳，惯量过大则会让发动机的响应速度变慢，加速迟滞。安装底座的平面度需要控制在合理范围内，避免安装时因为底座不平导致曲轴支撑座出现错位，引发曲轴运转卡滞、轴承偏磨的问题。气缸的中心线全部交汇于曲轴的中心轴线，这一设计基准需要在建模时全程贯彻，任何一个气缸的角度偏移都会导致活塞运动时出现偏磨，缩短密封件与缸体的使用寿命。
