PRC0520V-4R7M垂直棒状电感器结构设计

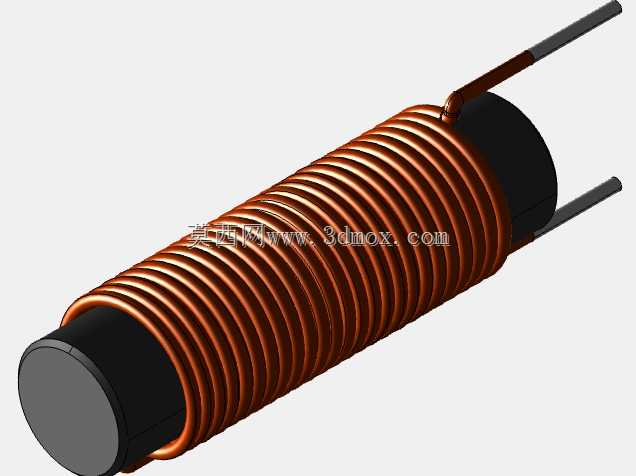

这款垂直棒状电感器的三维结构，完全围绕小体积电源回路的滤波、储能需求搭建，在做结构建模的时候，最先要敲定的是磁芯的选型边界——这类棒状磁芯采用锰锌铁氧体材质，磁导率适配中低频开关电源的工作区间，建模时先确定磁芯的圆柱基准，两端的黑色端盖并非装饰结构，一方面是用来约束漆包线的绕制边界，避免线圈在绕制、后续浸漆固化过程中出现散线、滑出磁芯的问题，另一方面端盖的外径略大于绕线完成后的线圈外径，在PCB板上贴装焊接时，端盖可以直接抵靠PCB板面，保证两个引脚的伸出长度一致，不会出现焊接歪斜、引脚浮高的问题。

绕线部分的建模要严格匹配实际生产的绕线张力带来的线间贴合度，漆包线采用紧密平绕的方式排布在磁芯中段，每一圈线匝之间没有预留间隙，这样做的好处是在有限的磁芯长度内最大化绕线匝数，保证4.7μH的额定电感量，同时紧密排布的线圈可以降低绕组自身的分布电容，提升电感器在高频开关回路里的抗干扰能力。两个引出引脚的弯折角度是设计里的细节重点，垂直安装的结构要求引脚从线圈两端引出后，垂直向下弯折至与磁芯轴线平行的方向，引脚的线径、伸出端盖的长度都要匹配常规波峰焊、回流焊的工艺要求，引脚表面做镀锡处理，建模时要还原引脚与线圈末端的焊接衔接位置，避免实际生产中出现虚焊、引脚受力断裂的隐患。

从应用场景来看，这类垂直棒状电感器大量用在小家电控制板、车载低压供电回路、消费类电子的DC-DC转换模块里，相比贴片功率电感，垂直棒状的结构在相同电感量下可以做到更小的板面占用面积，垂直方向的高度虽然比贴片元件略高，但对于内部空间纵向有冗余、横向板面紧张的电路板布局来说，这类结构的电感是非常合适的选型。建模过程中要特别注意安装边界的校核：两个引脚的中心间距要严格匹配PCB板上预留的焊盘孔距，线圈的最大外径不能超过周边元器件的安全间距，尤其是在板上靠近金属屏蔽罩、其他磁性元件的位置，要预留足够的距离避免磁耦合干扰，磁芯两端的引脚弯折处要做圆角过渡，不能出现直角弯折的结构，防止漆包线在弯折处出现漆皮破损、线芯断裂的问题。

在功能特性上，这款棒状电感器的开磁路结构决定了它的饱和电流特性，相比闭磁路的功率电感，开磁路结构在电流超过额定值时电感量下降更平缓，不会出现瞬间磁饱和导致的回路失效，适合负载存在小幅波动的供电回路使用。建模时还原的线圈绕制方向，也对应了实际生产中绕线机的走线路径，紧密排列的线匝在模型里可以清晰看到每一圈的贴合状态，没有叠线、交叉绕制的情况，这也是保证电感参数一致性的关键——如果绕线过程中出现叠线，不仅会导致线圈外径超差，还会让电感量的批次偏差超过允许范围，影响整板的供电稳定性。端盖与磁芯的配合采用过盈压装的结构，建模时端盖的内孔尺寸略小于磁芯外径，压装后不需要额外粘接就可以固定在线圈两端，在后续的浸漆、烘干工序里不会出现端盖脱落的问题，浸漆处理后的线圈整体固化，抗振动、抗冲击的能力可以满足车载、工业类设备的使用要求，在常规的机械振动测试环境下，不会出现线匝松动、引脚移位的故障。

做这类电子元器件的三维建模，最容易忽略的是引脚的共面度问题，两个引脚的下端面要处于同一水平面上，偏差不能超过0.1mm，否则在SMT贴装或者手工焊接的时候，会出现一个引脚焊透、另一个引脚浮高虚焊的问题，建模时通过基准面约束两个引脚的端面高度，从设计源头规避安装工艺隐患。另外磁棒的长度设计也有讲究，磁棒两端伸出线圈的长度要一致，保证磁路的对称性，避免出现单侧漏磁过大的问题，减少对周边霍尔元件、传感器类器件的磁场干扰。
