PRC0515V-4R7M立式棒状电感器结构设计

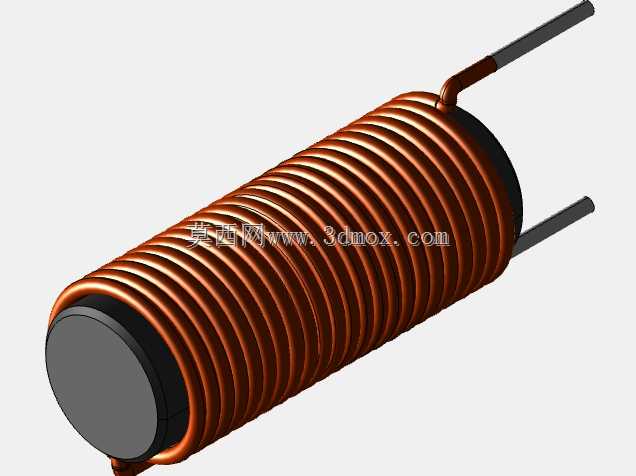

　　在消费类电子、工业控制板卡的电源回路设计中，直插式棒状电感一直是小功率DC-DC升压、降压回路里的常用被动元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、安装空间预留的准确性，很多刚接触板级结构设计的工程师容易忽略这类插装元件的引脚成型公差、磁棒端部的绝缘层厚度，导致打样后出现元件顶壳、引脚过孔对位偏差的问题。这款立式棒状电感采用锰锌铁氧体磁棒作为核心导磁载体，磁棒两端做了平切处理，端部覆盖黑色绝缘封盖，既可以避免绕线端部的松脱移位，也能在波峰焊过程中阻挡焊锡沿磁棒端面爬升至绕组区域造成匝间短路。

　　绕组采用高强度聚氨酯漆包铜线多层密绕排布，绕线过程中严格控制每层的匝间距，相邻漆包线之间紧密贴合但不出现漆层挤压破损的情况，绕组整体的同轴度控制在0.1mm以内，避免因绕组偏心导致的磁路不对称、额定电流下电感量衰减超标的问题。两个引出引脚从绕组两端分别引出，沿磁棒轴向平行延伸，引脚表面做了镀锡处理，既保证焊接时的上锡速度，也能避免长期存放出现引脚氧化的问题；引脚的出线位置做了绝缘套管包覆，避免引脚弯折处与绕组端部直接接触造成短路风险，引脚的成型长度预留了PCB板厚+焊接弯脚余量，适配常规1.6mm板厚的FR-4电路板安装需求。从实际应用场景来看，这类电感常被用在小型手持设备的电源管理模块、车载低压控制板的信号滤波回路、智能仪表的电源输入端口，承担储能、滤波、抑制纹波电流的作用，相比贴片功率电感，直插棒状电感的抗机械振动能力更强，在存在持续小幅振动的工业设备场景中，焊点脱落的风险更低。

　　建模过程中需要重点关注几个核心尺寸边界：首先是磁棒的外径与总长度，这两个尺寸决定了元件在PCB上的占位宽度与高度方向的安装空间，尤其是在结构紧凑的手持类设备中，高度方向的余量通常只有0.3-0.5mm，建模时如果忽略绕组外层的绝缘漆厚度、端部封盖的凸起量，很容易出现装配后元件与外壳干涉的问题；其次是两个引脚的中心距，这个尺寸直接对应PCB上的安装过孔位置，中心距的公差需要控制在±0.15mm以内，否则会出现插装困难、引脚强行弯折后应力过大导致焊点开裂的问题；另外还要注意引脚的线径参数，过孔的设计需要比引脚线径大0.2-0.3mm，兼顾插装便利性与焊接后的焊点可靠性。

　　设计这类电感的三维模型时，不能只做外观的曲面拟合，还要还原实际生产中的工艺细节：比如绕组两端的引线弯折弧度，实际生产中引线不会出现直角弯折，否则会造成漆包线内部铜芯断裂，建模时要保留合理的弯折圆角；磁棒端部的封盖与磁棒本体之间存在0.05mm左右的装配间隙，这个细节在做虚拟装配干涉检查时会影响最终的间隙判断结果；绕组表面的半透明绝缘浸渍层虽然厚度很薄，但在做产品外观渲染、装配剖面检查时，能够更真实地反映元件的实际状态。很多工程师在选型时只关注电感量、额定电流、直流电阻这些电气参数，往往忽略了元件的机械尺寸公差、引脚成型方式、绝缘等级这些结构相关的参数，最终导致电气性能达标但结构装配失败，精准的三维模型能够在设计阶段就提前规避这类问题，让结构工程师与硬件工程师在协同设计时，不需要等待实物样品就能完成布局校验、干涉检查、装配模拟的工作，大幅缩短产品的开发周期，减少打样迭代的次数。在做板级布局的模拟装配时，还要考虑元件周围的安全距离，棒状电感属于磁性元件，周围3mm范围内尽量不要布置霍尔传感器、磁敏元件这类对磁场敏感的器件，建模时可以将这个禁布范围作为参考几何纳入模型文件，方便布局时快速校验空间是否满足要求；另外，立式安装的棒状电感在高度方向上如果超过10mm，在振动冲击较大的应用场景中，需要考虑在元件本体与PCB之间点胶固定，建模时也可以预留出点胶的空间位置，给后续的工艺设计提供参考。
