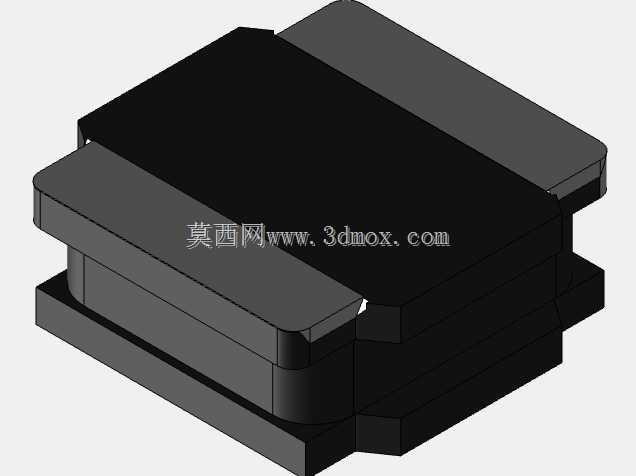

PNR4020贴片功率电感三维结构设计

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片功率电感是DC-DC电源回路里不可或缺的被动元件，这款PNR4020规格的贴片功率电感，建模过程完全围绕实际量产元件的安装、功能、结构特性展开，还原了元件从外部封装到引脚边界的所有工程细节。做这类SMD元件的三维建模，最先要明确的是安装边界约束，4020封装对应的长宽尺寸基准是行业通用的公制命名规则，建模时严格卡准焊盘对应的引脚伸出长度、元件本体与PCB表面的贴合高度，避免在后续PCB装配干涉检查中出现误判——很多新手建模时容易忽略电感底部与焊盘之间的微小间隙，实际回流焊过程中这个间隙是焊锡浸润形成可靠焊点的必要空间，建模时特意保留了这个结构细节，没有把元件底部做成完全贴合基准面的平面。从功能特性来看，这类贴片功率电感主要承担电源回路中的储能、滤波作用，大电流工况下的磁饱和特性是选型核心，对应的结构上，磁芯部分采用屏蔽式结构设计，也就是模型呈现的方正封闭外形，和开放式绕线电感不同，屏蔽结构可以大幅降低漏磁，避免对板上相邻的高频信号线路、敏感器件造成电磁干扰，建模时还原了磁芯外壳的拼接缝隙，这个缝隙是实际生产中磁芯组装的工艺留缝，不是建模误差，做热仿真或者EMC仿真的时候，这个缝隙的位置也是漏磁相对集中的区域，不能随意省略。

　　绕线部分被完全包裹在磁屏蔽壳内部，从外部看不到线包结构，但建模时内部的绕线占位是按照实际线径、匝数对应的空间预留的，这部分结构虽然在外部装配检查时不会直接用到，但如果做元件的热分布仿真，线包的发热核心位置就需要依托这个内部结构来设定，不能只做一个空心的外壳模型。引脚部分采用端电极设计，也就是模型两端的大面积金属化端面，建模时特意区分了端面的镀层区域和磁芯本体的分界，实际生产中这个端面是多层金属镀层结构，从内到外分别是银层、镍层、锡层，用来保证焊锡的附着强度，建模时虽然不需要还原镀层的微观分层，但端面的平面度、边缘的倒角尺寸都严格按照规格书的公差要求做了处理，避免在生成PCB钢网开孔文件、做焊点可靠性仿真时出现尺寸偏差。从应用场景的适配性来说，这款电感的尺寸规格适合用在空间受限的便携设备电源回路中，比如手持终端、小型工业传感模块、车载影音系统的供电部分，相比更大封装的功率电感，4020规格在占用PCB面积和饱和电流能力之间做了平衡，建模时考虑到不同设计场景的调用需求，把模型的基准原点设置在元件底部中心位置，和主流EDA软件、三维机械设计软件的元件坐标原点规则保持一致，设计人员调用的时候不需要重新调整坐标原点，直接导入装配文件就能和PCB封装坐标对齐。

　　外形设计上，本体的边角做了微小的圆弧过渡，不是尖锐的直角，这是实际塑封或者磁芯压制工艺的必然结果，尖锐直角在生产过程中容易出现崩边、掉块的问题，运输和贴装过程中也容易因为应力集中出现本体开裂，建模时还原了这个工艺圆角，没有做理想化的直角结构，让模型和实际量产元件的外观一致性更高。安装方式上完全适配标准SMT回流焊工艺，引脚端面的共面度公差在建模时也做了对应约束，三个基准面的平面度误差控制在行业通用的0.1mm以内，这是保证贴装时不会出现虚焊、立碑缺陷的关键尺寸参数，很多非工程导向的模型往往会忽略共面度的细节，做出来的模型看起来外形相似，但实际用于生产前的装配验证时就会出现和实际工艺要求不符的问题。

　　另外，模型的分层结构按照实际物料组成做了区分，磁芯部分、电极部分、内部绕线部分分别做了独立的实体划分，方便设计人员在做BOM统计、物料拆分的时候直接提取对应部分的属性，不需要重新对模型进行分割处理。在做板卡布局的干涉检查时，这款模型的本体高度、周边预留的爬电距离空间都按照安规要求做了边界还原，设计人员在布置周边元件的时候，可以直接以模型的外轮廓作为参考，预留足够的安全距离，避免出现安规距离不足的问题。相比开放式的功率电感，这种屏蔽式结构的电感在工作时的向外辐射的磁场强度要低70%以上，对应的模型外表面就是磁场屏蔽的边界，做系统级EMC仿真的时候，可以直接把模型的外表面设置为磁屏蔽边界条件，不需要额外调整结构参数。
