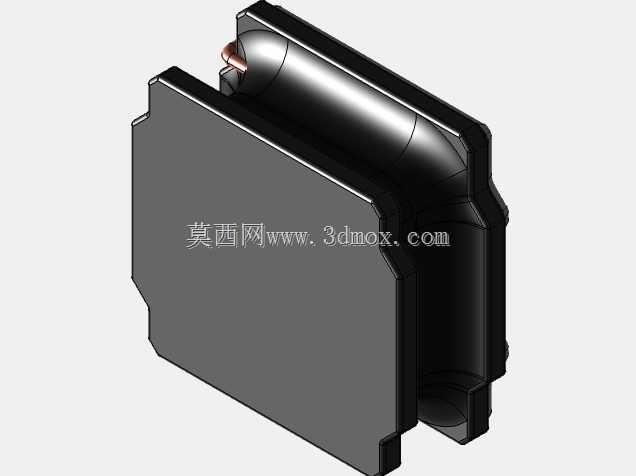

PNR4018贴片功率电感结构设计

　　从实际功能来看，这类功率电感在回路中主要承担储能、续流、滤波的作用，在开关管导通阶段将电能转化为磁能存储，开关管关断阶段将磁能释放为电能供给后端负载，同时依靠自身的感抗特性滤除回路中的高频纹波，保证后端供电的稳定性，避免纹波过大导致主控芯片、传感模块出现工作异常。从设计思路上看，这款电感采用屏蔽式结构设计，外部的磁性屏蔽罩能够将线圈产生的漏磁约束在元件内部，大幅降低对周边敏感器件的电磁干扰，这在高密度贴装的PCB板上尤为重要——很多便携设备的PCB上，电感周边往往布置着射频模块、高精度ADC采样电路，漏磁过大会直接导致射频灵敏度下降、采样精度超差。在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片功率电感是DC-DC电源回路里不可或缺的储能元件，PNR4018规格的贴片功率电感，主要适配板上空间受限、载流要求中等的电源转换场景，常见于便携设备的降压回路、工控板卡的辅助供电支路、车载影音模块的电源滤波环节，区别于传统插件电感，这类SMD封装的元件能够适配回流焊工艺，大幅提升SMT产线的贴装效率，减少人工插件的工序成本。线圈采用扁平铜线绕制，相比同线径的圆铜线，扁平线在有限的窗口面积内能够获得更高的填充率，在相同直流电阻下可以承载更大的工作电流，降低电感自身的导通损耗，提升电源回路的整体转换效率。两端的焊端设计采用了加宽的爬锡结构，在回流焊接过程中，焊锡能够沿着焊端的爬锡面形成均匀的焊缝，既保证焊接后的机械强度，满足板级振动、冲击测试的可靠性要求，也能降低焊端与PCB焊盘之间的接触电阻，减少大电流工作时的局部发热。

　　从外形尺寸与安装边界来看，4018规格对应的是元件本体长宽为4.0mm、本体高度为1.8mm，在PCB封装设计时，需要预留的焊盘尺寸要略大于元件本体焊端宽度，两侧焊盘外沿要留出至少0.3mm的工艺避让空间，避免贴装时出现偏移导致的连锡、虚焊问题；元件本体上方需要预留至少0.5mm的高度空间，避免组装时与结构件、屏蔽罩发生干涉，同时要注意，电感下方的PCB区域尽量避免布置高速信号线，防止剩余漏磁对信号完整性造成影响。

　　在结构建模过程中，需要准确还原屏蔽罩的曲面过渡结构，这部分结构不仅是外形特征，更关系到磁路的闭合效果——屏蔽罩的圆弧过渡能够减少磁路中的气隙突变，降低边缘磁通带来的额外损耗；两端焊端的倒角设计也要准确还原，这部分特征直接影响SMT贴装时的吸嘴拾取稳定性，倒角尺寸偏差会导致吸嘴拾取时出现偏移，降低贴装良率。线圈的出线端与焊端的连接位置要准确建模，这部分是电感过流能力的薄弱点，建模时还原真实的连接结构，能够帮助PCB设计人员评估焊盘的载流冗余，在大电流应用场景下适当加宽焊盘的走线宽度，避免长期工作时焊端过热脱落。

　　另外，电感本体的定位缺口特征也要准确还原，这部分特征是SMT贴装时的视觉识别定位点，能够帮助贴片机识别元件的摆放方向，避免反向贴装导致的回路性能异常。在实际选型应用中，这款电感的饱和电流特性需要结合实际回路的峰值电流来匹配，当工作电流超过饱和电流时，电感的磁芯会出现饱和，感量会急剧下降，导致电源回路的纹波超标、转换效率骤降，建模时还原磁芯的实际结构尺寸，也能帮助电源工程师通过磁路计算快速评估电感的饱和电流参数，减少选型时的测试验证周期。
