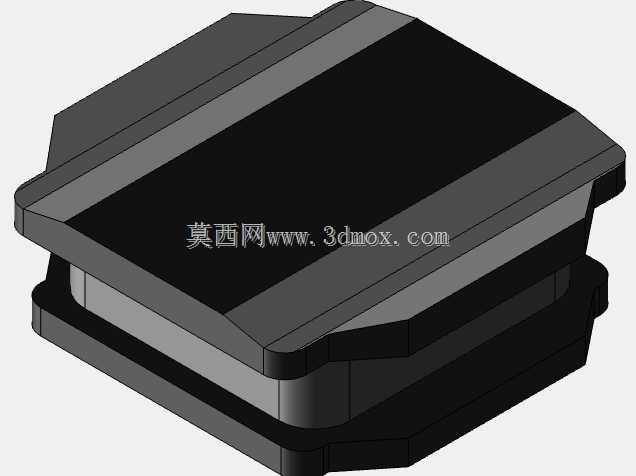

PNR5020贴片功率电感结构设计

做消费类电子、工业控制板卡的电源回路设计时，贴片功率电感是绕不开的核心被动器件，这款PNR5020规格的SMD功率电感，建模时最先要锚定的是板级安装的边界约束——5.0mm×2.0mm的标准贴片封装尺寸，总高度控制在2.0mm以内，刚好适配当前高密度PCB板卡的表层贴装需求，不会和上方的结构件、屏蔽罩产生装配干涉，焊盘位置完全遵循行业通用的焊盘布局规范，回流焊过程中不会出现立碑、偏移的焊接缺陷。

从实际应用场景来看，这类电感主要覆盖DC-DC Buck/Boost回路的储能、差模滤波场景，小到便携消费电子的电源管理模块，大到工业采集板卡的信号供电回路、车载低压控制单元的本地供电支路，都能见到同规格电感的应用，选型时除了感值、饱和电流、温升电流这些电性能参数，结构尺寸的匹配度、安装公差的冗余量是结构工程师最先要核对的内容，建模时特意把焊盘的公差带、本体边缘的脱模斜度都做了还原，避免结构评审时出现理论尺寸和实际物料偏差过大的问题。

设计思路上，这款电感采用的是闭合磁路结构，外部是铁氧体磁壳包裹内部绕制的漆包线绕组，和传统开磁路的工字电感相比，磁泄露要小70%以上，在高密度布板的场景下，不会对周边的敏感信号走线、霍尔传感器、射频模块造成电磁干扰，建模时特意还原了磁壳上下盖的扣合结构，绕组和磁壳之间的绝缘层间隙也做了等比例还原，能直观看到内部的空间排布，方便做板级EMC预判的时候，评估电感周边的净空区域是否足够。

外形细节上，本体顶部做了微小的倒角处理，避免贴装吸嘴取料时出现打滑，底部的焊盘是端面延伸设计，和PCB焊盘的接触面积更大，过回流焊的时候焊锡爬升高度均匀，焊接强度能满足车载级的振动测试要求，不会因为长期的机械振动出现焊盘脱落的问题。很多新手工程师做PCB封装的时候，容易忽略电感本体的最大轮廓尺寸，只按照焊盘尺寸画封装，结果实际贴装的时候，电感本体和旁边的铝电解电容、贴片电阻产生干涉，这个三维模型把本体的所有外凸特征都做了精准还原，包括磁壳合模线位置的微小凸起、焊盘的厚度尺寸，导入PCB结构校验的时候，能直接做干涉检查，不需要再额外预留冗余的安全距离。

从功能特性来看，这种贴片功率电感的绕组采用扁平漆包线绕制，相比同线径的圆线，槽满率更高，相同封装尺寸下能做到更低的直流电阻，温升表现更好，大电流工况下的电感量衰减幅度更小，建模时虽然没有把绕组的每一圈都做拆分还原，但整体的绕组占位空间是按照实际物料的内部结构做的，做热仿真的时候，可以直接赋予对应的材料属性，评估电感在满负载工况下的温升对周边器件的影响。另外磁壳的材质是高磁导率的锰锌铁氧体，在1MHz以内的开关频率下损耗表现优异，刚好匹配当前主流的DC-DC芯片开关频率范围，不会出现高频下铁损急剧升高的问题。

安装边界方面，除了本体的长宽高尺寸，模型还还原了电感底部和PCB表面的间隙，这个间隙大概在0.1mm左右，刚好能让焊锡在焊接时形成均匀的焊缝，同时避免助焊剂残留堆积在电感底部，长期使用后出现绝缘下降的问题。很多结构工程师做堆叠设计的时候，会把电感上方的屏蔽罩直接贴到电感顶部，实际上电感在满负载温升后会有微小的热膨胀，所以模型里特意标注了顶部的安全净空建议，至少预留0.2mm的间隙，避免热膨胀后顶到屏蔽罩造成应力集中。另外在做波峰焊或者选择性波峰焊的工艺评估时，这个模型的本体高度和焊盘位置也能用来评估治具的遮挡范围，避免电感本体被波峰焊的锡流冲刷，造成磁壳损伤或者绕组短路。

日常选型做结构匹配的时候，很多工程师会忽略电感的标识位置，这款PNR5020电感的感值标识印在本体顶部，模型里也预留了标识的印刷区域，做生产工艺文件的时候，可以直接参考模型的标识位置，调整AOI检测的相机角度，避免出现标识识别错误的问题。另外磁壳的边角做了R0.3mm的圆角处理，除了取料时的防滑作用，也能避免贴装过程中吸嘴压力过大造成磁壳崩边，很多小厂的同规格电感为了省成本，边角是直角，吸嘴取料时压力稍大就会出现磁芯碎裂的问题，建模时把这个圆角特征做出来，也能在选型阶段对比不同厂商物料的结构差异，提前规避工艺风险。
