PRC1025H-150M棒式扼流圈结构设计

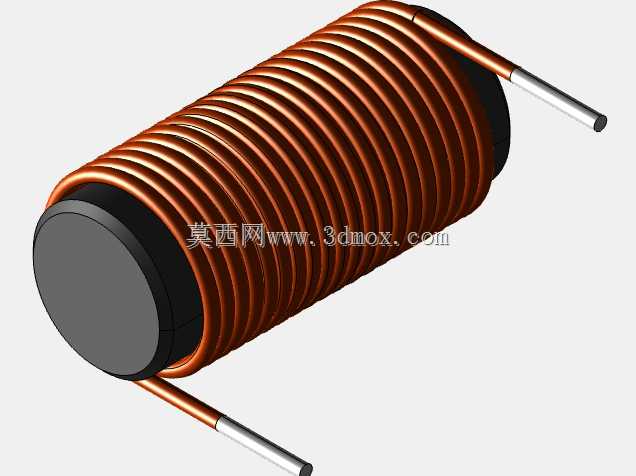

　　在开关电源输入回路、车载电子控制单元、工业变频驱动板的EMC滤波环节中，棒式扼流圈是抑制差模传导干扰的核心被动元件，这款PRC1025H-150M规格的棒式扼流圈，针对小功率板载安装场景做了结构优化，适配波峰焊、回流焊的常规SMT或THT组装工艺，在消费类电源、工业控制板卡、低压直流供电模块中应用广泛。从功能特性来看，该扼流圈采用锰锌铁氧体磁棒作为导磁基体，相比空心电感能够在相同电感量下大幅缩小体积，150μH的额定电感量可在10kHz-1MHz的干扰频段内提供足够的感抗，阻碍高频杂波沿供电线路传导，同时对直流工作电流的损耗极低，不会造成供电回路的明显压降。磁棒两端采用耐高温绝缘端盖做限位固定，避免绕线在运输、焊接过程中出现松散移位，端盖材质选用阻燃级PBT工程塑料，满足UL94-V0阻燃要求，适配板卡的安规设计需求。绕线采用聚氨酯漆包圆铜线，紧密平绕在磁棒外圆周面，每层绕线排布均匀，层间无需额外绝缘纸即可满足耐压要求，绕组两端引出线做了镀锡处理，去除漆皮后的引线长度适配常规PCB板的通孔焊盘尺寸，焊接时无需额外处理引脚，可直接插入焊盘完成组装。

　　从设计思路上，这款扼流圈的磁棒长径比经过反复仿真验证，10mm直径、25mm长度的磁棒规格，能够在保证150μH电感量的前提下，将直流电阻控制在毫欧级，避免大电流工作时出现过热问题；绕线匝数经过精确计算，既保证电感量公差控制在±20%的常规范围内，又不会因为匝数过多导致绕组寄生电容过大，削弱高频段的滤波效果。磁棒与端盖之间采用耐高温环氧胶粘接固定，能够承受260℃的波峰焊高温冲击，不会出现端盖脱落、磁棒移位的问题。

　　外形尺寸与安装边界方面，该扼流圈整体最大外径为12.5mm，含引线总长度为32mm，安装时在PCB板上预留的两个通孔间距为25mm，通孔直径建议设计为1.2mm，周边3mm范围内避免布置高度超过5mm的其他元件，防止组装时出现干涉；扼流圈本体安装高度为12.5mm，适配板卡对元件高度的常规限制，可用于薄型电源、嵌入式控制板等对安装空间有严格要求的场景。实际选型应用中，这款扼流圈的额定工作电流可达2A，可满足多数小功率直流供电回路的滤波需求，在布局时需要注意远离板上的霍尔传感器、电流采样电阻等磁敏感元件，避免磁棒漏磁对这类元件的检测精度造成干扰；如果用于强振动工况，可在焊接完成后在扼流圈本体与PCB板之间点涂少量RTV硅橡胶做加固处理，提升长期工作的可靠性。

　　绕线的排布方式采用密绕平绕结构，相比间绕方式能够在相同磁棒长度下绕制更多匝数，同时绕组的散热面积更大，长期满负荷工作时绕组温升可控制在30K以内，不会因为过热导致漆包线绝缘层老化失效。磁棒的材质选用初始磁导率为1000的锰锌铁氧体，在工作频率范围内磁芯损耗较低，不会因为高频损耗导致磁芯过热，同时磁棒的居里温度超过200℃，满足工业级产品的工作温度范围要求。两端的引出线从绕组端面水平引出，引线的弯折位置距离端盖1mm，避免弯折时应力传递到绕组内部导致漆包线断裂，引线镀锡层长度为3mm，能够保证焊接时焊锡充分浸润，避免虚焊问题。在三维建模过程中，需要准确还原绕线的螺旋升角、引线的弯折角度、端盖的倒角尺寸，确保模型导入PCB装配环境后能够准确检查安装干涉，绕线部分的建模采用螺旋扫描特征，准确还原每一圈线的排布位置，避免因为模型简化导致装配检查时出现误判；磁棒与端盖的配合尺寸按照公差配合要求建模，预留0.1mm的粘接间隙，还原实际生产中的装配公差。
