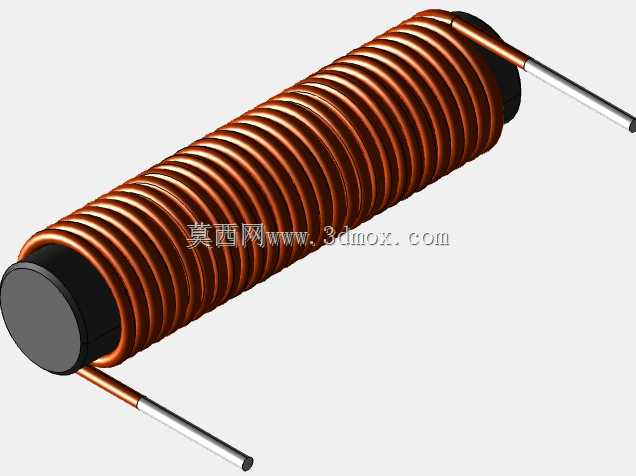

棒式扼流圈电感元件三维结构设计

　　在开关电源输入端口、车载电控单元的信号回路、工业变频器的直流母线侧，经常能见到棒式扼流圈的应用身影，这类元件的核心作用是抑制回路中的高频差模干扰，同时兼顾一定的储能续流作用，和传统磁环电感、贴片功率电感相比，棒式结构的扼流圈拥有更大的额定电流承载能力，且绕线工艺简单，散热条件更优，适合在大电流、低干扰抑制要求的回路中使用。从结构设计逻辑来看，这款棒式扼流圈采用圆柱形锰锌铁氧体磁棒作为核心导磁载体，磁棒两端做了倒角处理，避免绕制漆包线时棱角刮破漆包层造成匝间短路，磁棒的长度与直径比例经过反复校核，既保证足够的磁路截面积来获得需要的电感量，又不会因为磁棒过长导致绕线后整体刚性不足，在受振动时出现绕组松动的问题。绕组部分采用高强度聚酯漆包圆铜线紧密平绕，每匝线圈之间保持均匀的排布间隙，既避免匝间电容过大导致高频抑制效果下降，又能保证绕组整体的散热面积最大化，长时间通额定电流时绕组温升控制在绝缘材料允许的范围内；绕组的两个引出端采用镀锡铜引脚直接从绕组两端引出，引脚长度预留了足够的PCB插装余量，引脚与漆包线的连接位置采用高温焊锡融合，外部套有绝缘热缩管做防护，避免焊接或安装过程中出现断线、虚接的问题。

　　从安装边界来看，这款扼流圈整体为圆柱状结构，安装时不需要额外的固定支架，可直接通过两个引脚插装在PCB对应的安装孔位上，引脚间距经过标准化设计，适配常规电源板的通用孔位布局，元件整体的最大外径、总长度都控制在常规板载功率元件的安装空间范围内，不会和周边的电容、散热片、接插件等元件产生空间干涉。在实际选型应用中，这类棒式扼流圈的电感量精度通常控制在±10%范围内，直流电阻值做了严格管控，避免大电流通过时产生过多的导通损耗，磁棒的饱和磁通密度参数经过匹配，在通过额定峰值电流时不会出现磁饱和导致电感量骤降的问题，保证回路在浪涌电流冲击下依然能保持稳定的干扰抑制效果。

　　设计这类元件的三维模型时，需要重点关注绕组的螺旋升角与实际绕线工艺的匹配度，不能单纯用等距螺旋线做简化建模，要还原实际绕线时线圈两端的收线弧度，以及引脚与绕组衔接位置的过渡结构，保证模型导入结构装配环境时，能准确校验元件与周边结构的安全距离，尤其是高压回路应用场景中，绕组与周边金属结构件的电气间隙必须满足安规要求，模型的尺寸精度直接影响到PCB布局阶段的空间校核准确性。和封闭式磁芯的电感相比，棒式扼流圈属于开磁路结构，漏磁相对更大，因此在PCB布局时需要远离敏感情号线路，模型中准确还原磁棒与绕组的实际位置，也能帮助EMC设计人员提前评估漏磁对周边回路的影响范围，减少后期样机调试时的整改工作量。

　　在绕线结构的设计上，这款扼流圈采用单层密绕的方式，相比多层绕制的结构，单层绕制的匝间电容更小，高频下的阻抗特性更平稳，对几十MHz范围内的高频噪声有更好的抑制效果，同时单层绕制的工艺难度更低，批量生产时的品质一致性更容易管控，适合大规模工业化生产应用。磁棒两端的限位结构没有采用额外的端盖设计，而是通过绕组最外侧两匝的浸漆固化来实现绕组的轴向固定，既减少了额外的零件数量，降低整体物料成本，又避免了塑料端盖在高温环境下老化变形导致绕组移位的问题，浸漆层同时还能提升绕组的整体绝缘性能，增强元件在潮湿、多粉尘工况下的环境适应性。
